визначення масштабу

Для більш точного побудови плану або визначення довжин ліній користуються поперечним масштабом (рис.7).

Вважається, що 0,1 мм - найменша відстань, розрізняють людським оком.

Горизонтальна відстань на місцевості, відповідне в даному масштабі 0,1 мм плану називається точністю масштабу.

Умовні знаки на картах і планах

Для позначення на планах і картах різних об'єктів користуються умовними знаками, які діляться на контурні (масштабні) і внемасштабние, також існують лінійні і пояснюють умовні знаки.

Масштабними (контурні) називають умовні знаки, які служать для зображення об'єктів місцевості з дотриманням масштабу карти або плану. Вони дають можливість визначити не тільки місце розташування предмета, а й його розміри.

Внемасштабние - умовні знаки, службовці для зображення об'єктів, розміри яких не відображаються в даному масштабі карти або плану.

Лінійні - умовні знаки, службовці для зображення об'єктів лінійного протягу (автодороги, ж / д дороги, ЛЕП, кордону, річки і т.д.).

Пояснюють - служать доповненням до контурним (окремі дерева, стрілки, що вказують напрямок течії річки і т.п.).

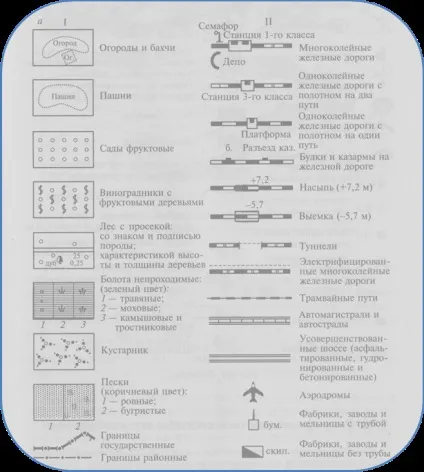

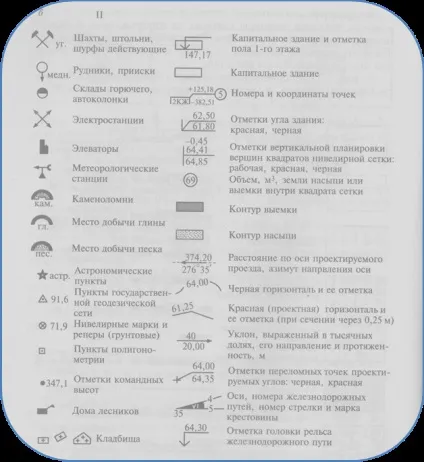

Мал. 8. Умовні знаки:

а - для топографічних планів (І - масштабні, ІІ - внемасштабние);

б - для геодезичних і будівельних креслень.

Тема 1.2. Рельєф місцевості і його зображення на картах і планах

1. Рельєф і його основні форми

2. Зображення рельєфу на топографічних картах

3. Побудова горизонталей за відмітками

5. Побудова профілю
