Функціональні розміри меблів, архітектура і проектування, довідник

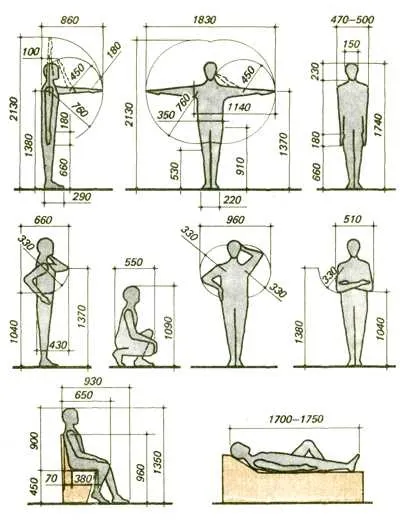

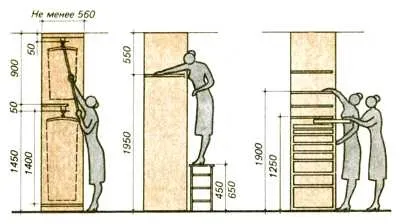

Дуже важливо правильно встановити функціональні розміри меблів, відповідно до яких конструюють каркас. При визначенні їх слід брати до уваги розміри людини. Будова людини середнього зросту зображено на рис. 1 відповідно до так званим «золотим перетином». Цей поділ визначає ставлення окремих відрізків приблизно як 2: 3, 3: 5, 5: 8 і т. Д. І засноване на наступному правилі: відрізок АВ ділиться в пункті С, при цьому менший відрізок АС відноситься до більшого СВ як більший відрізок СВ до АВ, або АС: СВ = СВ: АВ (рис. 2).

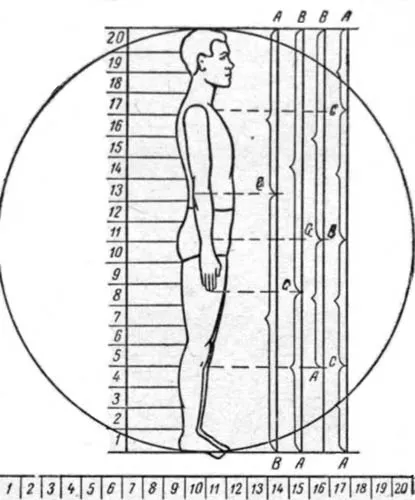

Мал. 1. Золотий перетин

Мал. 2. Розподіл відрізка за правилом «золотого перетину»

Для того щоб розрахувати, наприклад, розміри крісла відповідно до розмірів споживача, потрібно весь зріст людини розділити на 20 рівних частин. Якщо він буде дорівнювати, наприклад, 170 см, то 1/20 частина складе 85 мм. Для визначення висоти і глибини сидіння крісла потрібно взяти 11 таких частин, які складуть 935 мм (85X11).

Слід додати 40 мм на одяг і тоді загальна сума буде 975 мм. Висота сидіння повинна досягати колін, що дорівнює 5 частин, т. Е. 425 мм (85X5). Для зручності висота оббивки ближче до спинки знижується і повинна бути на 30 мм менше, що складе 395 мм. Глибина сидіння буде дорівнювати 6 частин, т. Е. 510 мм (85x6). Додамо 40 мм на одяг і вона збільшиться до 550 мм. Якщо стиль крісла такий, що висота сидіння менше середнього розміру і становить, наприклад, 400 мм (замість 425), то для того, щоб зберегти необхідний основний розмір 975 мм, слід збільшити на 25 мм його глибину.

Висота спинки, рахуючи від плечей, складе 5 частин, т. Е. 425 мм. Цю величину потрібно додати до задньої висоті сидіння, що становить 395 мм, і в результаті висота крісла з боку спинки буде в цілому 820 мм. Якщо спинка повинна досягати шиї, потрібно взяти для розрахунку 7 частин, т. Е. Вся висота спинки складе 990 мм (595 мм + 395 мм).

У тому випадку, коли спинка має боковинки, що дозволяють притулити голову, потрібно взяти 8 частин. Висота крісла тепер складе 1075 мм. Таким же способом розраховують висоту підлокітників. До колін вважають 5 частин, а від верхньої частини стегна до ліктя 2,5 частини. Це дає відношення 2: 1. Отже, якщо висота сидіння дорівнює 420 мм, то висота підлокітників складе 630 мм (420 мм + 210 мм), а у спинки - 600 мм. Ширина сидіння також випливає з поділу на 20 відрізків.

У людини середнього зросту довжина витягнутих в сторону рук майже точно дорівнює його росту. Описана навколо людини окружність проходить через ступні, голову і кінчики пальців, витягнутих в сторони рук. Центр кола, якщо дивитися на людину збоку, знаходиться в вигині опущених рук. Якщо корпус з витягнутими в бік руками розділити (по всій ширині) на 20 частин, то на ширину самого корпусу доведеться 6 частин. Отже, середній розмір корпусу складе 510 мм (85x6). Додаючи до цього розміру 20 мм на одяг, отримуємо ширину, рівну 530 мм.

Всі ці розміри є, звичайно, зовнішніми, тому до них потрібно додавати товщину оббивки на підлокітниках і боках. Величина відхилення спинки крісла залежить від його призначення. У крісел з низькою спинкою відхилення невелике, у крісел з високими спинками воно може бути більшим.

Наводимо приклад розрахунку розмірів крісла для людини ростом 180 см:

• 1800 мм. 20 = 90 мм для 1 частини.
• Висота + глибина сидіння (90 ммХ11) +40 мм = 1030 мм
• Висота сидіння 90 мм X 5 = 450 мм
• Глибина сидіння (90 ммХ6) +40 мм = 580 мм
• Ширина сидіння (90 ммХ6) +20 мм = 560 мм
• Висота спинки до плечей (90 ммХ5) +420 мм = 870 мм
• Висота підлокітників (450 мм: 2) х3 = 675 мм

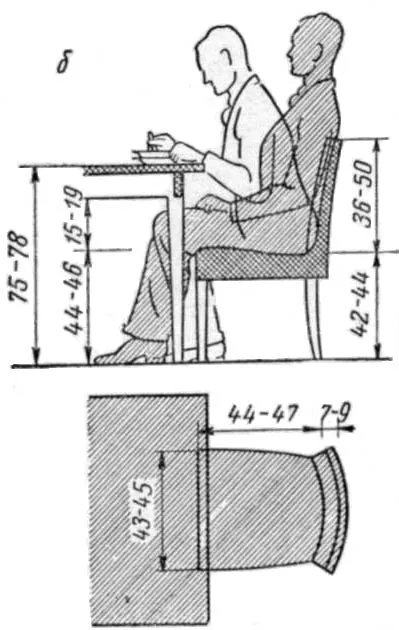

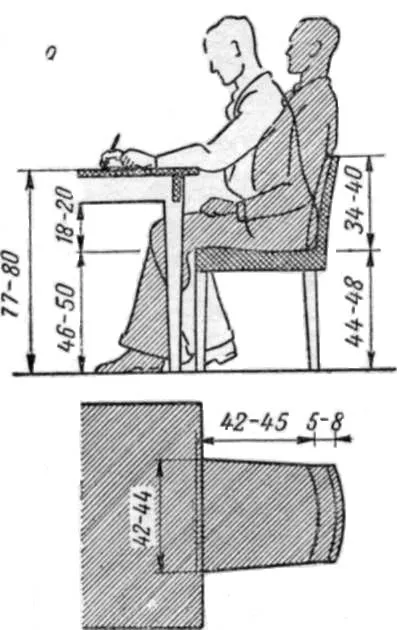

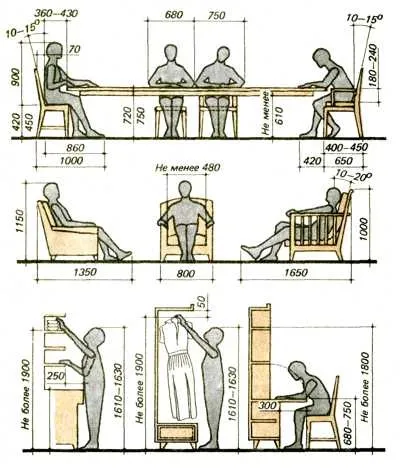

Висота і глибина сидіння, а також висота спинки знаходяться між собою в певних співвідношеннях. Чим нижче сидіння, тим більше його глибина і висота спинки. Деякі види стільців і крісел і їх функціональні розміри зображені на рис. 3 і 4.

Функціональні розміри повинні бути визначені при створенні каркаса, виготовлення якого вимагає великого досвіду у проектувальника, столярів і шпалерників. Будь-які неправильності в каркасі змушують шпалерника працювати додатково.

Слід звертати увагу на підбір деревини і на способи з'єднання окремих конструктивних елементів, особливо тих, які повинні бути оббиті. Ці елементи повинні витримувати напругу, що викликається різними шпалерними матеріалами (особливо пружинами), і вагу тіла людини. Дуже ретельно повинні бути виконані столярні з'єднання. Місця зіткнення з шпалерними матеріалами або ременями повинні бути гладко оброблені і закруглені, щоб не протиралися тканини. У накладних сидіннях стільців і крісел треба залишати у рами зазор для шпалерних матеріалів, особливо, якщо сидіння вкладаються в чверть
(Рис. 5).

При виготовленні предметів меблів спеціальної конструкції, наприклад, комбінованої складних меблів (крісла-ліжка, дивана-ліжка і т. П.), Столярні роботи повинні бути виконані особливо добре. Конструкція її повинна бути особливо міцною і зручною.
