Виправлення й рихтування металу (холодним способом)

Виправлення й рихтування являють собою операції по виправленню металу, заготовок і деталей, що мають вм'ятини, випучини, хвилястість, жолоблення, викривлення і ін. Правка і рихтування мають одне і те ж призначення, але відрізняються прийомами виконання і застосовуваними інструментами і пристосуваннями.

Листовий матеріал і заготовки з нього можуть бути покороблена по краях і в середині, мати вигини і місцеві нерівності у вигляді вм'ятин і випучин різних форм. При розгляді деформованих заготовок можна помітити, що увігнута сторона їх коротше опуклою. Волокна на опуклій стороні розтягнуті, а на увігнутій стиснуті.

Метал піддається виправленню як в холодному, так і в нагрітому стані. Вибір способу залежить від величини прогину, розмірів і матеріалу виробу.

Виправлення може виконуватися ручним способом - на сталевий або чавунної плити, або на ковадлі - і машинним - на правильних вальцях, пресах.

Правильну плиту виготовляють досить масивної, маса її не менше ніж в 80-150 разів більша за масу молотка. Пра-вйльние плити виготовляють зі сталі, з сірого чавуну монолітними або з ребрами жорсткості.

Рихтувальних бабин використовують для редагування (рихтування) загартованих деталей, виготовляють їх із сталі і гартують. Робоча частина поверхні може бути циліндричної або сферичної радіусами 150-200 мм.

Молотки для редагування застосовують з круглим гладким полірованим бойком. Молотки з квадратним бойком залишають сліди у вигляді вибоїн (квадратів, кутів).

Для редагування загартованих деталей (рихтування) застосовують молотки з радіусним бойком (масою 400 - 500 г) зі сталі У10. Добре зарекомендували себе рихтувальних молотки, оснащені твердим сплавом, корпус яких виконують зі сталі У7 і У8. У робочі кінці молотка вставляють пластинки твердого сплаву ВК8 і ВК6. Робочу частину бойка заточують і доводять по радіусу до 0,05-0,1 мм.

Молотки зі вставними бойками з м'яких металів застосовують при правці деталей з остаточно обробленої поверхнею і деталей або заготовок з кольорових металів і сплавів. Вставні бойки можуть бути мідні, свинцеві або дерев'яні.

Гладилки (дерев'яні або металеві бруски) застосовують при правці тонкого листового і смугового металу.

Мал. 1. Правильна плита (а), рихтувальних бабки (б)

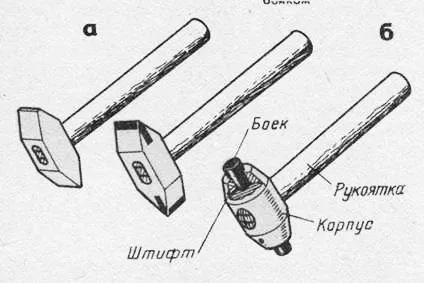

Мал. 2. рихтувальних молотки: а - з радіусним бойком, б - з круглим гладким полірованим

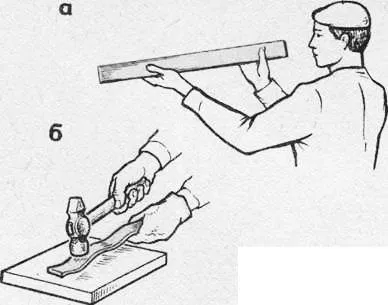

Мал. 3. Виправлення металу: а - перевірка на око, б - момент правки
