Вимоги до якості годин

Основні вимоги до якості годин визначені чинними ГОСТами. Так, годинники наручні механічні повинні відповідати ГОСТ 10733-79 (вид. 1981 г.), годинники наручні "Електроніка" - ГОСТ 23350-78 і т. Д.

Точність, надійність, краса і відповідність моді - головні показники якості годин.

Основними параметрами, які перевіряються в торгівлі, є зовнішній вигляд годинника, правильність взаємного розташування стрілок, робота механізму заведення і переведення стрілок, тривалість роботи годин від одного повного заведення, точність ходу (добовий хід), а іноді і оціночне число.

Годинники наручні механічні. зупинилися в результаті використання повної тривалості дії, повинні працювати після заведення їх пружини не більше ніж на три оберти заводний головки без додаткових зовнішніх впливів. Годинник повинен мати не менше 15 каменів і градусник для регулювання періоду коливання балансу.

Тривалість дії механізму годинника при повній заведенні пружини і середній добовий хід в залежності від класу та групи годин повинні відповідати при температурі 20 ± 5 ° С, відносної вологості від 30 до 80% і барометричному тиску від 630 до 800 мм рт. ст. зазначеним в табл. 4.

(Примітка. Знак "-" означає відставання, знак "+" - випередження.)

Для перевірки тривалості дії визначають інтервал часу від початку дії годин при повній заведенні пружини до моменту припинення їх роботи.

Середній добовий хід перевіряють визначенням ходу годинника за чотири доби в горизонтальному положенні - циферблатом вгору і вертикальному - заводний головкою вліво, вгору і вниз; отримане значення ходу ділять на чотири. Тривалість перевірки в кожному положенні - одна доба.

Тривалість дії від повного заведення пружини не повинна зменшуватися більш ніж на 2 год для наступних видів наручного годинника: з календарем; з сигнальним пристроєм, що працює від допоміжного пружинного двигуна; з періодом коливання балансу 0,36 або 0,33 с; з висотою базового механізму менше 3,2 мм. Для годин з сигнальним пристроєм, що працює від основного пружинного двигуна, а також для годинника з автоподзаводом тривалість дії від повного заведення пружини не повинна зменшуватися більш ніж на 5 ч. Тривалість дії для годин з періодом коливання балансу 0,20 с встановлюється в технічній документації.

Годинники наручні повинні функціонувати при температурі від 0 до 40 ° С, показувати час в годинах, хвилинах і секундах (при наявності секундної стрілки). Показання вартовий і хвилинної стрілок повинні бути узгоджені між собою. Відхилення годинникової стрілки при суміщенні хвилинної на 12-годинний позначці не повинно перевищувати половини хвилинного розподілу.

Антикорозійні і декоративні покриття повинні бути стійкими, що виключають можливість появи відшарувань, здуття, бульбашок та інших дефектів, що погіршують зовнішній вигляд годинника.

Скло повинно бути прозорим, без дефектів, які могли б стати на заваді відліку показань часу або погіршувати зовнішній вигляд годинника.

Механізм повинен бути добре закріплений в корпусі годин і не переміщатися при їх експлуатації.

Механічна зміна показань календаря повинна відбуватися раз на добу, т. Е. Через 24 год, коли стрілки показують 12 годин (при 24-годинному оцифрування циферблата), при цьому відхилення від показань при зміні календаря миттєвої дії повинно бути не більше 10 хв. Зміна показань календаря повільного (немгновенного) дії повинна відбуватися також раз на добу, коли стрілки показують 12 год, і тривати не більше 2 ч.

У годин із сигнальним пристроєм відхилення дії сигналу від встановленого часу не повинна перевищувати 6 хв. Відхилення початку дії сигнального пристрою перевіряють в чотирьох точках сигнальної шкали шляхом установки сигнальної стрілки на розподілі 2,5,7 і 11.

Відмовами в роботі годинника вважаються: припинення дії механізму заведення пружини і переведення стрілок, календарного пристрою, автоподзавода, сигнального пристрою, переривання сигналу і установки сигнальної стрілки, відхилення середньодобового добового ходу від зазначеного в табл. 3, яка не усувається регулювальним пристроєм, а також припиненням дії годин.

Годинники кишенькові повинні мати не менше 15 каменів, регулювальний пристрій для регулювання періоду коливання балансу і функціонувати при температурі від 0 до 40 ° С. При переміщенні регулювального пристрою в будь-яку сторону від положення, заданого пристрою при регулюванні годин, добовий хід повинен змінюватися не менше ніж на 2 хв.

Тривалість дії механізму з періодом коливання балансу 0,4 с при повній заведенні пружини і середній добовий хід (в залежності від класу годин) повинні відповідати при температурі 20 ± 5 ° С зазначеним в табл.5

Тривалість дії годин від одного повного заведення пружини і середній добовий хід визначають так само, як і в наручний годинник.

Для кишенькових годинників з календарем, періодом коливання балансу 0,33 с і висотою базового механізму менше 3,2 мм тривалість ходу при повній заведенні пружини не повинна зменшуватися більш ніж на 2 год.

При оцінці якості електронного годинника "Електроніка" необхідно перевіряти правильність роботи індикації показників поточного часу і календаря шляхом натискання відповідних кнопок на корпусі годин; в цей час перевіряється і наявність підсвічування цифрового індикатора для зчитування показань. Годинник повинен працювати при температурах від 10 до 40 ° С, відносної вологості повітря не більше 98% (при 35 ° С) і атмосферному тиску 630-800 мм рт. ст. За класами точності годинник повинні відповідати значенням, зазначеним у табл. 6.

Параметрами, котрі характеризують відмова годин "Електроніка", є збій показання часу, зникнення і постійне висвітлення хоча б одного із знаків індикатора, припинення дії годин, не пов'язане з якістю джерел живлення, і ін.

Додаткові пристрої повинні нормально функціонувати. Зміна показань календаря повинна відбуватися раз на добу, причому для годинника з календарем немгновенного дії тривати не більше 2 ч. Відхилення показань стрілок від цифри 12 для годинника з календарем немгновенного дії до моменту закінчення зміни показань календаря допускається не більше 15 хв, а для годин з календарем миттєвої дії - не більше 10 хв.

Механізм повинен бути міцно закріплений в корпусі годин і не переміщатися при їх заведенні і експлуатації. Серьга корпусу годин повинна повертатися плавно і не міняти свого положення по відношенню до корпусу при зміні положення годин. Захисне скло циферблата має бути міцно закріпленим в корпусі годин, чистим, прозорим і без дефектів.

Годинник-будильники механічні повинні безвідмовно працювати при температурі навколишнього повітря від 5 до 40 ° С. Не допускається неузгодженість показань вартовий і хвилинної стрілок. При суміщенні хвилинної стрілки з 12-годинний відміткою шкали відхилення годинникової стрілки від цієї позначки не повинно бути більше половини хвилинного розподілу.

Будильник повинен мати градусник для регулювання періоду коливання балансу шляхом зміни робочої довжини волоска. Регулювання градусником в межах від середнього положення до одного з крайніх повинна забезпечувати можливість зміни добового ходу не менше ніж на 5 хв для великогабаритного будильника і 3 хв для малогабаритного. Зведений механізм будильника повинен забезпечувати безвідмовну, без зривів і заїдань заведення пружини.

Тривалість дії ходу будильника від одного повного заведення пружини і абсолютна величина від середнього добового ходу повинні відповідати зазначеним в табл.7.

Середній добовий хід перевіряють шляхом визначення ходу будильника за дві доби з урахуванням знака "-" (відставання) і знака "+" (випередження) і діленням отриманого результату на два.

Будильники 1-го класу точності повинні мати пристрій, що обмежує можливість попадання пилу в механізм.

Скло повинно бути чистим, прозорим, без дефектів, що перешкоджають відліку показань часу або погіршують зовнішній вигляд годинника, і міцно закріпленим в корпусі.

Будильники з календарем повинні мати пристрій для прискореної коригування календаря без переведення стрілок.

Годинники настільні й настінні балансові механічні повинні почати діяти без будь-яких зовнішніх впливів після одного повороту заводного валу, працювати безвідмовно при температурі від 5 до 40 ° С. Середній добовий хід по абсолютним значенням (з урахуванням тижневої або 2-тижневої заведення пружини двигуна) повинен бути для годин підвищеного класу не більше 15 с, 1-го класу - не більше 30 і 2-го класу - не більше 50 с. При зміщенні градусника (регулювального пристрою) в будь-яку сторону від положення, заданого йому при регулюванні періоду коливання балансу годин, добовий хід повинен змінюватися не менше ніж на 2 хв.

Показання годинникової стрілки повинні відповідати показаннями хвилинної стрілки. Циферблат повинен бути з чіткими знаками і розподілами, чистим, без подряпин, вм'ятин і плям. Скло повинно бути щільно закріпленим, без дефектів, що погіршують зовнішній вигляд годинника або перешкоджають відліку показань часу.

Бій годин повинен відповідати показаннями вартовий і хвилинної стрілок, причому відхилення хвилинної стрілки при початку дії бою допускаються не більше 2 хв. Відхилення від показань при спрацьовуванні механізму бою перевіряють на одному циклі спрацьовування (один цикл - бій на 15, 30, 45 і 60-й хвилині) прискореним переведенням стрілок.

Механізм годинника повинен бути добре закріплений в корпусі і не переміщатися при їх заведенні.

Механізм електронно-механічних настільних і настінних годинників повинен безвідмовно запускатися і зупинятися за допомогою важеля "Пуск-стоп". Середнє споживання струму приводом балансу має бути не більше 280 мкА. Механізм годинника повинен мати пристрій для регулювання періоду коливання балансу. При переміщенні його в будь-яку сторону від середнього положення до одного з крайніх миттєвостей хід годинника повинен змінюватися не менше ніж на 150 с. Годинник повинен відповідати своєму класу точності (табл. 8).

Годинники настінні маятникові механічні повинні мати гарне міцне кріплення механізму в корпусі, що виключає можливість його переміщення при заведенні. Зведений механізм годинника повинен забезпечувати безвідмовну, без заїдань і зривів заведення пружини, маятник - коливатися в вертикальній площині, паралельної задній стінці корпусу. Регулююча здатність періоду коливання маятника повинна забезпечувати зміна ходу годинника не менше 10 хв на добу. Хвилинна стрілка, не повертаючись на муфті, повинна без особливого зусилля від руки переводитися у напрямку свого руху. Показання годинникової стрілки повинні відповідати показаннями хвилинної стрілки.

Бій годин, півгодини і чвертей години повинен відповідати показаннями вартовий і хвилинної стрілок. Відхилення хвилинної стрілки від заданої позначки шкали при початку дії бою не повинно бути більше однієї хвилини.

Основні вимоги щодо періодичності бою, тривалості дії, інтервалах заведення і середньодобовим ходу годин повинні відповідати наведеним в табл. 9.

Годинники гирьові "ходики" і з додатковими пристроями (з боєм або "зозулею") повинні бути відрегульовані таким чином, щоб маятник здійснював коливання в одній вертикальній площині, паралельної платини, а в стані рівноваги займав апломб в площині симетрії годин, що проходить через вісь гойдання і вісь стрілок. Стрілки годинника не повинні торкатися один одного або циферблата, при заведенні не обертається в зворотному напрямку. Годинникова стрілка повинна бути міцно встановлена ​​на трубці і довільно НЕ провертатися, а хвилинна стрілка, що не провертаючись на осі, без особливого зусилля від руки повинна переводитися у напрямку свого руху. Заведенням годин повинна здійснюватися без заїдань і зривів, зусилля для підняття гирі при заведенні не повинно перевищувати 1,9 кг.

У годиннику з додатковими пристроями точність подачі сигналу (відхилення моменту початку сигналізації від показань хвилинної стрілки) повинна бути ± 1 хв. У годиннику з об'єднаними системами сигналізації (бій і кування) сигнали повинні відтворюватися послідовно і не заглушати один одного. Звук голосів в годиннику з "зозулею" повинен відрізнятися по тону, імітуючи кування, бути чистим без деренчання. Лакофарбове і гальванічне покриття деталей і зовнішнього оформлення не повинні мати дефектів, видимих ​​неозброєним оком і псують зовнішній вигляд годинника.

Годинники шахові в залежності від класу і типу механізму повинні відповідати вимогам, зазначеним в табл. 10.

Годинник повинен показувати час в годинах і хвилинах на двох різних циферблатах (лівому і правому). Вони не повинні діяти від натискання на кнопки-перемикачі при застопореному положенні важеля-перемикача. Зведений механізм годинника повинен забезпечувати безвідмовну, без заїдань і зривів заведення пружини, переведення стрілок повинен бути плавним і без ривків, показання годинникової стрілки - відповідати показаннями хвилинної стрілки.

Переміщення регулювального пристрою в межах від середнього положення до одного з крайніх має забезпечувати зміна добового ходу не менше ніж на 3 хв з анкерним Палетная спуском і не менше ніж на 5 хв для годинника з штифтовим спуском.

Лічильник ходів повинен мати пристрій для ручного регулювання показання кількості ходів і скидання на нуль.

Секундоміри механічні повинні безвідмовно працювати при температурі навколишнього повітря від 40 до -40 ° С в будь-якому положенні.

Найменше розподіл на шкалою повинен відповідати величині стрибка секундної стрілки. Якщо ємність шкали дорівнює 60 з і шкала має 100 поділок, то найменше розподіл шкали відповідає 0,6 с (0,01 хв) при стрибку секундної стрілки 0,2 с. Стрілки не повинні стосуватися одне за одним, а також циферблата і скла.

Кінці стрілок повинні бути підігнуті до циферблату і виходити не менше ніж на 0,5 мм за внутрішню і не більше ніж на 0,5 мм за зовнішню окружність секундної шкали. Ширина вказує кінця стрілки секундоміра 1-го класу точності не повинна перевищувати 0,15 мм, 2-го і 3-го класів - 0,2, а ширина відміток найменших поділок шкали - 0,2 мм. Секундні стрілки після повернення на нуль шкали не повинні відхилятися від нього більш ніж на одне найменше розподіл. Основна і допоміжна секундні стрілки двухстрілочного секундоміра повинні давати узгоджені показання; неузгодженість між основної та допоміжної стрілками не допускається.

Пуск, зупинка і повернення стрілок на нуль шкали секундоміра повинні здійснюватися одноразовим натисканням на заводну головку або відповідно на кнопку управління.

Точнісні показники секундоміра перевіряють в двох положеннях: циферблатом вгору і заводний головкою вгору. Секундоміри 1 -го і 2-го класів точності з кріпленням сережки з протилежного боку заводний головки перевіряють в трьох положеннях: циферблатом вгору, заводний головкою вгору і вниз. Кількість циклів випробувань з поверненням секундних стрілок на нуль шкали для кожного положення і проміжку часу роботи секундоміра (30 і 60 с, 3, 30 і 60 хв) має бути не менше десяти для секундомірів 1-го класу точності і не менше п'яти для секундомірів 2 -го і 3-го класів.

Точність ходу наречених, кишенькових годинників і годин-кулонів визначають візуально або на приладі ППЧ-7М. Візуальний метод застосовують по методиці, зазначеної в діючих ГОСТах. Однак візуальний метод вимагає тривалого часу, тому для більш швидкого визначення точності ходу годинника на базах і в спеціалізованих магазинах застосовують прилад ППЧ-7М (рис. 26).

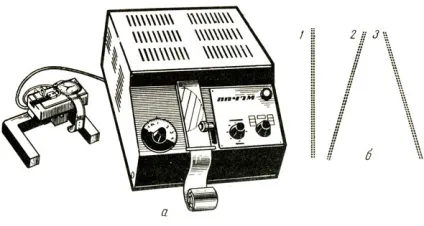

Мал. 26. Прилад ППЧ-7М для перевірки ходу годинника: а - загальний вигляд; б - діаграми записи ходів наручних годинників трьох видів: 1 - точний; 2 - поспішають; 3 - відстають

Принцип роботи приладу заснований на порівнянні частоти коливань балансу перевіряються годин з еталонною стабілізованою частотою мережі змінного струму 50 Гц, який надходить на синхронний двигун приладу. стабілізація

частоти мережі змінного струму забезпечується від єдиного кварцового або камертоном осцилятора. Отримані порівняння частот записують на рухомий паперовій стрічці приладу і по їх характеру визначають точність перевіряються годин. За допомогою регулювального пристрою усувають неточність ходу.
