Вимірювальний трансформатор - це

електричний трансформатор, на первинну обмотку якого впливає вимірюваний струм або напруга, а вторинна, що знижує, включена на вимірювальні прилади і реле захисту. І. т. Застосовують головним чином в розподільних пристроях (Див. Розподільний пристрій) і в ланцюгах змінного струму високої напруги для безпечних вимірювань сили струму, напруги, потужності, енергії. На випадок пошкодження ізоляції з боку високої напруги один із затискачів вторинної обмотки заземлюють. За допомогою І. т. Можна вимірювати різні значення електричних величин електровимірювальними приладами (Вольтметр му, Амперметр му, Ватметрів ом), що мають межі до 100 в і 5 а. Розрізняють І. т. Напруги (для включення вольтметрів, частотомеров, паралельних ланцюгів ватметрів, лічильників, фазометрів та реле напруги) і І. т. Струму (для включення амперметрів, послідовних ланцюгів ватметрів, лічильників, фазометрів і реле струму). Схеми включення І. т. В електричну ланцюг показані на рис. 1 і 2.

До зажимів первинної обмотки І. т. Напруги (рис. 1) підводиться вимірювана напруга U1; обмотка W1 включається паралельно навантаженню. Вторинна напруга U2 з обмотки W2 подається на вольтметр або ланцюга напруги вимірювальних приладів і реле захисту. Точність вимірювання характеризується похибкою в%, яка визначає точність передачі амплітуди вимірюваної напруги, і кутовий похибкою в градусах, яка дорівнює розі між вектором первинного і поверненим на 180 ° вектором вторинної напруги і визначальною точність передачі фази. Більшість високовольтних І. т. Напруги виготовляють секціонованими з масляним наповнювачем.

Первинна обмотка І. т. Струму W1 (рис. 2) включається послідовно в контрольовану електричну ланцюг змінного струму I1, а вторинна обмотка W2 - в послідовний ланцюг амперметра або інших вимірювальних приладів. Точність І. т. Струму характеризується вираженим в% відношенням різниці значень приведеного вторинного струму і дійсного первинного струму до дійсного значення первинного струму.

Для вимірювання потужності в ланцюзі високої напруги за допомогою ватметра необхідні як І. т. Струму, так і І. т. Напруги (рис. 3).

Для вимірювань в ланцюгах постійного струму великої сили або високої напруги застосовують І. т. Постійного струму особливої ​​конструкції (рис. 4). Дія такого І. т. Засновано на насиченні сердечників з феромагнетика при невеликих напруженість магнітного поля, в результаті чого середнє значення змінного струму в допоміжній обмотці стає залежним від вимірюваного постійного струму.

Літ .: Електричні вимірювання. Загальний курс, під ред. А. В. Фремке, 2 видавництва. М. - Л. 1954; Арутюнов В. О. Електричні вимірювальні прилади і виміри, М. - Л. 1958.

Вимірювальний трансформатор напруги. Схема включення.

Мал. 2а. Вимірювальний трансформатор струму. Схема включення.

Мал. 3. Схема включення ватметра в однофазну ланцюг високої напруги через вимірювальні трансформатори струму і напруги: V - вольтметр; А - амперметр; W - ватметр.

Мал. 4. Схема вимірювального трансформатора постійного струму: 1 - сердечник; 2 - шина (провід постійного струму); 3 - допоміжна обмотка; 4 - діоди випрямного моста; Ф - магнітний потік; В - випрямляч; А - амперметр; W1 - первинна обмотка (шина); U Вимірювальний трансформатор - допоміжне джерело змінного струму; I - вимірюваний струм.

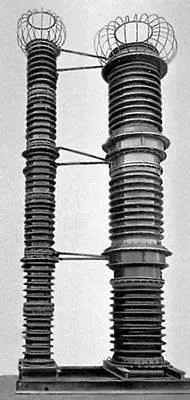

Мал. 1б. Вимірювальний трансформатор напруги. Трансформатор напруги на 400 кв.

Мал. 2б. Вимірювальний трансформатор струму. Трансформатор струму на 115 кв.

Велика Радянська Енциклопедія. - М. Радянська енциклопедія. 1969-1978.
