Використання dwg trueview 2018 для перегляду, друку і публікації dwg файлів без autocad

У DWG TrueView присутній п'ять падаючих меню. Більшість функціональних можливостей, що містяться в цих меню можуть так само бути знайдені в панелі інструментів Standard. Меню View забезпечує вам доступ до збережених видів а так само дозволяє перемикатися меду візуальними стилями, як показано на малюнку 3.

Так само ви можете звернути увагу на таку цікаву особливість: DWG TrueView має область командного рядка, але він не відображає запрошення для введення команди. Командний рядок може "розмовляти" з вами, але ви нічого не можете сказати у відповідь :-)

Після вибору DWG Convert в панелі інструментів Standard або меню File menu, ви побачите діалогове вікно, показане на рис. 4, яке буде містити кілька попередньо конверсійних установок.

Мал. 4. DWG Convert.

Процес конвертації простий. Виберіть креслення, які ви хочете перетворити і призначте конверсійну установку на список. Конверсійна установка управляє вашим кінцевим результатом. Щоб створювати конверсійну установку, просто клацніть правою кнопкою миші на одній з існуючих установок і виберіть Edit або виберіть опцію Conversion Setups. Ваша мета полягає в тому, щоб дістатися до діалогу параметрів настройки, подібних тому, що ви бачили в команді eTransmit (рис. 5).

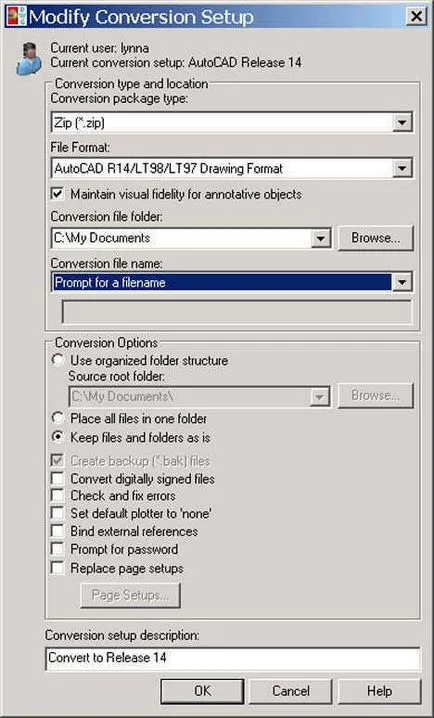

Мал. 5. Для настройки процесу конвертації є безліч опцій.

За замовчуванням, DWG TrueView конвертує приєднані зовнішні посилання (що є доброю думкою). Ви так само знайде різноманітні опції для зв'язування зовнішніх посилань, управління каталогом, куди будуть збережуться переконвертовані файли, підтримки нових анотаційних об'єктів і т.д. Ви можете вказати запитувати чи запис поверх існуючих файлів, зберігати результат в саморозпаковується файл або в ZIP-архів. Створення належної конверсійної установки є ключовим в процесі конвертації. Ви можете також зберегти ваші конверсійні установки для майбутнього використання. в більшості випадків.

Тепер залишається тільки вибрати креслення для конвертації. Використовуючи кнопку Add drawing, ви можете легко вибрати необхідні креслення зі списку. Креслення відображатися з позначкою, прибравши яку ви виключіть їх списку для конвертації. Ви можете зберегти список креслень для подальшого використання в файл списку для пакетної обробки (BCL-файл).

На закінчення корисну пораду Вам може бути потрібно призначити різні параметри сторінки на різні панелі шаблонів або багатосторінкові креслення. Вручну ви можете призначати параметри сторінки тільки по одному. Це означає, що б призначити різні параметри сторінки для 10 креслень з 10 шаблонами в кожному, вам знадобитися зробити 100 операцій! За допомогою опції Convert в DWG TrueView ви можете вибрати параметри станиці і креслення, на які ви хочете призначити параметри станиці, і протягом секунди всі шаблони оновляться і будуть готові до використання з новими параметрами! Це чудово!
