Віконні блоки зі спареними палітурками

Віконні блоки зі спареними палітурками (рис. 60) складаються із зовнішнього і внутрішнього переплутав, навішені впритул між собою на петлі, а зовнішній, крім того, - на петлі до коробки. Сполучені між собою стяжками палітурки складають як би одну палітурку, що має достатню жорсткість.

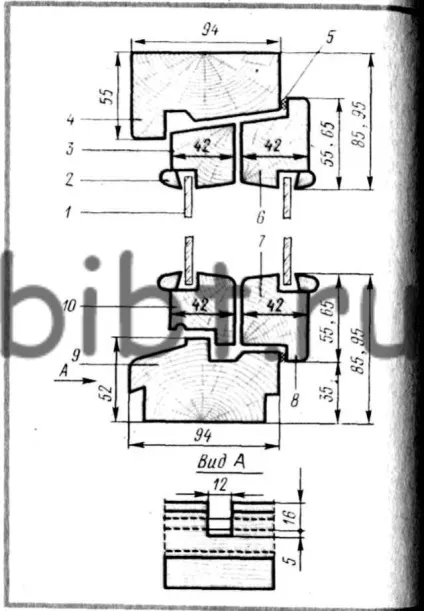

Мал. 60. Віконні блоки зі спареними палітурками (перетину притвору):

1 - скло, 2 - розкладка по склу, 3 - верхній брусок зовнішньої стулки, 4 - верхній брусок коробки, 5 - ущільнюючі прокладки, 6 - верхній брусок внутрішньої стулки, 7 - нижній брусок внутрішньої стулки. 8 - наплав, 9 - нижній брусок коробки, 10 - нижній брусок зовнішньої стулки

Для миття скла внутрішній і зовнішній палітурки розкривають, развінчівая стяжки.

Відсутність в спарених палітурках горбильков, горизонтальних імпостів і фрамуг збільшує їх світлову площу, що підвищує освітленість приміщення і надає будівлі архітектурну виразність. Відстань між стеклами спарених плетінь 54 мм.

Віконні блоки орні з відкриванням стулок всередину приміщення мають ряд недоліків: вузькі стулки зменшують світлову площу палітурок, а широкі при відкриванні загороджують всередині значну частину приміщення. В окремих будівлях застосовують дерев'яні вікна зі спареними палітурками, що обертаються навколо горизонтальної або вертикальної середньої осі.

Віконні блоки виготовляють з нерівними і рівними стулками з кватирками і фрамугами. Віконні блоки з рівними стулками бувають з кватирками і без них. Віконні і балконні дверні блоки (ГОСТ 11214-78) маркують на підприємстві-виробнику. Марка складається з буквених індексів і цифр, що позначають висоту і ширину отвору в дециметрах; літерні індекси позначають наступне: ОС - віконний блок зі спареними палітурками; ОР - віконний блок роздільної конструкції з двома рядами скління; БС - балконний дверний блок зі спареними полотнами; БР - те саме, з роздільними полотнами.

В кінці марки додають літери А, В, Г, Д, Е, що позначають варіанти малюнків вікон одного розміру; буквою Н позначають вікно в дзеркальному (негативному) виконанні, буквою Л - ліве вікно або балконні двері. Розміри віконних прорізів в житлових і громадських будівлях повинні бути кратні 1М (один модуль), рівному 100 мм.

Для житлових будинків розміри вікон серій С і Р (ГОСТ 11214-78) прийняті наступні: висота - 560. 1760, ширина - 570. 2070мм; розміри балконних дверей: висота-2175, 2375, ширина - 720, 870 мм.

Для громадських будівель розміри вікон серій С і Р наступні: висота-1160, 1760 2060; ширина - 870. 2680 мм. Розміри балконних дверей: висота - 2735 мм, ширина - 870, 1170 (для обох серій) 1774 (для серії С) і 1778 мм (для серії Р).

У віконних блоках зі спареними і роздільними палітурками товщина зовнішньої і внутрішньої стулок однакова - 42 мм.

Для підвищення міцності кінцеві кутові з'єднання в відкриваються віконних і балконних стулках, фрамугах і жалюзі кріплять металевими косинцями (ГОСТ 5091-78), які встановлюють на чотирьох кутах стулок, фрамуг, жалюзі висотою більше 1,5 м або шириною більше 0,8 м, на двох верхніх кутах при ширині стулок, фрамуг і жалюзі від 0,6 до 0,8 м, на двох верхніх кутах зовнішніх стулок, балконних дверей роздільної і спареної конструкції і на чотирьох кутах стулок фрамуг, кватирок, клапанів та жалюзі всіх розмірів при кутових з'єднаннях на зубчастих ши пах.

Для відводу дощової води в нижніх брусках коробок і в горизонтальних імпоста під широкими стулками, фрамугами і полотнами роблять прорізи шириною 12 мм, що розташовуються на відстані 50 мм від вертикальних брусків коробок, імпостів, а під кватиркового створкамі- одну проріз по середині кватирки. Для скління вікон і балконних дверей житлових будинків застосовують скло товщиною 2,5. 3, а для громадських будівель - завтовшки 3. 4 мм.

Стулки вікон серії С висотою більше 1400 мм при ширині більше 600 мм, а також висотою більше 1000 мм при ширині більше 900 мм навішують на три петлі.
