Види електричних розеток і типи вимикачів варіанти

Підбираючи електрофурнітуру в магазині, можна легко заплутатися навіть досвідченому електрикові, не кажучи вже про початківців майстрів. Нинішні види електричних розеток і вимикачів покривають всі технічні вимоги і стандарти з безпеки електропроводки. Якщо підходити до питання вибору розеток і вимикачів системно, тоді все стає гранично ясно навіть пересічному споживачеві.

Типи сучасних електромереж

Перш ніж почати огляд, необхідно чітко розуміти, що розетка - це всього лише кінцева точка досить складного механізму «транспортування» енергії від електростанції до промислового або побутового електричного приладу. З іншого боку, вимикач - це простий ключ розриву електричного кола. Об'єднує їх те, що б цих пристрої взаємодіють з одним і тим же типом електричної мережі.

Щоб не вдаватися в «нетрі» електротехніки, потрібно відзначити, що найчастіше в країнах Східної Європи звичайні прилади можуть споживати електроенергію на самих різних рівнях напруги:

Електрична мережа являє собою однофазний змінний струм напругою 220В з частотою 50 Гц. Передається пересічному споживачеві від розподільного щита по двох проводах «фаза» і «нуль»

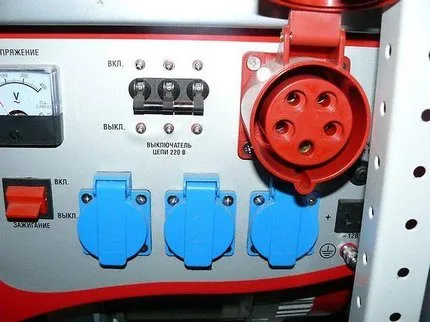

Електрична мережа являє собою трифазний змінний струм напругою 380 з частотою 50 Гц. Передається кінцевому споживачеві по 4 проводам АВС-фази і «нуль»

Користувач розуміє, що не можна триммер, який розрахований на мережу в 110 В і штепсельний роз'єм типу А, зарядити за допомогою наших 220 В і розеткою типу F. Дороге «серцю і гаманцю» пристрій миттєво вийде з ладу.

У світі існує понад 10 різних штепсельних вилок і розеток. У межах Східної Європи застосовують зазвичай типи штепселя С, Е і F

Тому більшість воліє перехідники, але є варіант установки розетки під вищевказаний тип штепселя з попередніми зниженням напругою на електричному щитку. Для цього можна використовувати особливу розетку під роз'єм типу А.

Детально про проводах і навантаженні

Ще один не маловажний момент, на який необхідно звернути увагу при виборі електричних розеток і вимикачів - якість самої електропроводки. Провід бувають різні: дешеві і якісні.

«Вирізаючи» із залізобетонної стіни алюмінієвий двожильний провід, кожен електрик і пожежник згадує ту людину, який запропонував робити електропроводку в «хрущовках» і «панельки» з алюмінієвих кабелів. Силовий кабель електропроводки повинен бути безпечним, якісним, негорючим і, як мінімум, мідним. Необхідно «дивитися» у бік таких абревіатур, як ПРТО, ВВГнг і NYM.

Мідна проводка хоч і буде дорожче, але набагато надійніше ніж алюмінієва. Мідь не має ефекту «повітряного» окислення, на відміну від алюмінію

Крім того, необхідно розібратися з типом і потужністю підключається навантаження до розетки. Згадуємо шкільну фізику: під навантаженням електричної мережі мають на увазі кожен прилад і пристрій, що підключений до цієї мережі. Розрізняють два основні класи навантажень: реактивні та активні.

Активними навантаженнями вважаються електричні прилади, які споживають енергію і трансформують її в теплову: лампочки, плитки, конвектори, праски і т.д. До реактивним навантажень відносять будь-електричний пристрій, який оснащено, наприклад, електродвигуном або іншим механізмом перетворення електроенергії в механіку руху.

Такі прилади мають високий струм включення, який здатний викликати теплові процеси в проводці, самій розетці і на їх з'єднаннях. Що може вплинути на процес загоряння ізоляції на самих різних ділянках ланцюга: безпосередньо в проводі, на їх з'єднанні або в місці підключення приладу до мережі.

При розрахунку повної споживаної потужності мережі, потрібно враховувати активну потужність (вимірюється в Ватах) і реактивну (обчислюється в Вольт * Амперах)

Розетки і вимикачі повинні бути підібрані таким чином, що б забезпечити безпеку в квартирі, офісі та будинку навіть при малоймовірною ситуації підключення практично всіх електричних приладів, які є в наявності. Тому потрібно обов'язково підбирати виключно якісні вироби з максимальним терміном експлуатації.

Застосування вимикачів з розетками

Одним з головних місць людського «проживання» є наш будинок - житло, де середньостатистична людина проводить більшу частину свого життя, не рахуючи часу на роботу, відрядження та відпустка поза «улюбленого» дивана. Тому наявність електроживлення в будинку, квартирі, кімнаті дуже допомагає і одночасно «заважає» нам повноцінно жити в нинішніх умовах розвинутого технологічного суспільства.

Жодне сучасне приміщення неможливо уявити без будь-якого вимикача, розетки, виведення під освітлення і т.д. Зазначені елементи є ключовою складовою системи енергопостачання чого завгодно. Вони забезпечують безпечний доступ до електромережі.

Загальна схема функціонування зрозуміла практично кожному, але все криється в деталях. А саме першорядною проблемою вибору електрофурнітури є визначення призначення і технічних особливостей експлуатації готового виробу. Всі вони повинні мати так званий «запас міцності» і гармонійно вписуватися в найсміливіші дизайнерські рішення інтер'єру приміщення.

Електрофурнітура для квартири і промислового приміщення помітно відрізняється ергономікою і нестандартністю дизайну. Для складських приміщень часто застосовують вироби з зовнішньої прокладкою проводів

Незважаючи на колірну палітру при вивченні різноманітної електропровідний продукції, перше з чим необхідно визначитися: призначення приміщення і в залежності від цього виробляє селективний відбір виробів.

• для фабрично-заводських приміщень ангарного типу;
• для нежитлових та торгових просторів;
• для офісів і аудиторій;
• для житлових будинків і приватних будинків.

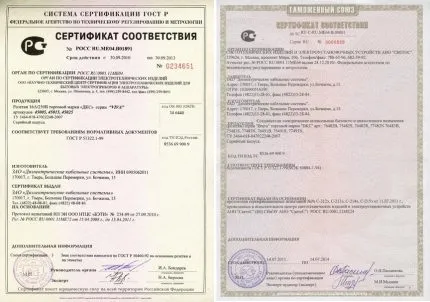

Деякі модифікації вимикачів і типи розеток можуть «покривати собою» кілька груп відразу. Це якісні вироби, які відповідають державним стандартам якості виробу і «парочки» сертифікатів від ISO.

Аналогічний сертифікат якості готового виробу можна питати у будь-якого продавця або торгового агента. Вони надаються на вимогу покупця (+)

Якщо такі вироби забезпечують безпеку і збереження житла, тоді однозначно не варто на них економити. Необхідно купувати високоякісну електричну продукцію не менше 3 $ за виріб. Переліком необхідних європейських сертифікатів і ГОСТів мають розетки, вимикачі, адаптери, перехідники від таких виробників, як Legrand, ABB, Bticino, Merten, Schneider Electric, Berker, Gira, Jung і т.д.

Види електричних розеток

Що б правильно вибрати і «з першого разу» встановити пристрій, необхідно знати які в продажу бувають розетки. Слід бути обізнаним про всі технічні особливості та вимоги до цих виробів. Так би мовити, не виглядати профаном при відвідуванні реального або інтернет-магазину.

В основі поділу електроустановочних пристрою на типи лежать такі ознаки:

1. Номінальна напруги. Зазвичай побутові розетки розраховані на 220-240 В змінного напруги з частотою 50 Гц.
2. Тип штепсельного роз'єму. Існуючий в країнах пострадянського простору тип штепселя - C або F.
3. Кількість місць. Залежно від кількості самих розеток в блоці: одинарні, подвійні і модульні. А також комбіновані з різноманітними типами інтерфейсів (USB, HDMI, RJ-45, RJ-11). Блоки являють собою планку з 4 і більше отворів під розетки.
4. Колірна палітра розеточной накладки. Тут можна вибрати будь-який колір і відтінок, який сподобатися. Дуже часто накладки підбирають під не основний колір шпалер або ж в підлогу / чверть тони від головного кольору приміщення, якщо це офіс.
5. Принцип монтування. За методом установки на стіну розрізняють приховані і накладні розетки. Накладні розетки кріпляться на поверхню стіни (дуже рідко статі), під приховані розетки попередньо робляться посадкові гнізда. Ці гнізда можна вирубати / вирізати чим завгодно: відбійним молотком, зубилом, шлямбуром. Але стандартним варіантом вирішення проблеми є перфоратор зі спеціальною коронкою для штробления.

Також існують розетки зі спеціальними технічними особливостями. Наприклад, заземленням, кришкою, шторками, підсвічуванням і т.д.

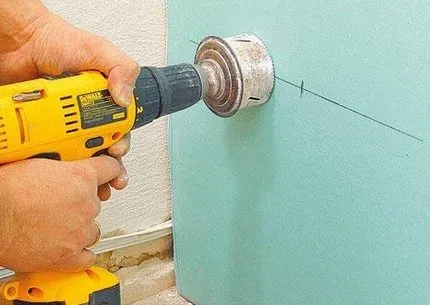

Коронки для подрезетніка можуть бути стандартного і збільшеного розміру. Вони мають діамантове, побетітовое і інше твердосплавне напилення

Підбір розеток для приміщень

Закінчуючи огляд типів розеток необхідно відзначити, що за останні роки емпіричним шляхом вироблені готові рішення для найрізноманітніших приміщень: житлових і не житлових. Монтуванням розеток на заводах і фабриках займаються одиниці майстрів-електриків, а ось установкою і підключення розеток в житлових будинках і квартирах може похвалитись майже кожен поважаючий себе господар.

У дитячих кімнатах або квартирах, де є маленькі дітки, можна підключати розетки зі внутрішніми шторками, що б дитина не могла в неї всунути будь-які предмети. Потім ці розетки можна легко замінити на стандартні, помінявши накладну кришку.

Особливістю приватних будинків є те, що для догляду за присадибною територією все частіше і частіше використовуються сучасні електричні прилади (газонокосарки, пили, верстати та інші садово-городні інструменти). Для їх електроживлення необхідна наявність зовнішньої зовнішньої розетки. Це може бути розетка з кришкою, заземленням і виштовхувачем.

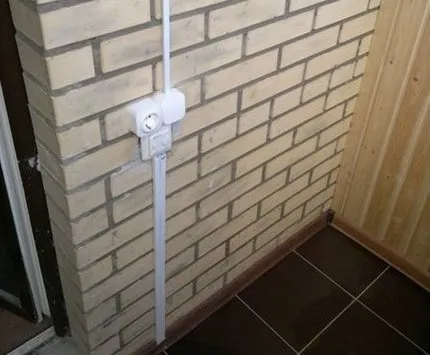

Зовнішні розетки монтуються на тильній стіні будинку або будівлі. Висота розміщення такої розетки становить 200-1000 мм від поверхні землі або бетонного відливу навколо будівлі

Варто зазначити, що для офісів державних структур і громадських організацій рекомендується застосовувати розеткові конструктиви, які економлять простір і надають велику кількість електричних роз'ємів для комп'ютерної та офісної техніки.

Конструктив надає достатню кількість розеткових роз'ємів для підключення електричних приладів в обмеженому просторі. Конструктиви можна інтегрувати навіть в меблі

Крім офісного варіанту, конструктиви часто застосовуються для сучасних кухонь. У такі модулі можна включити достатню кількість електричних пристроїв і приладів: блендери, м'ясорубки, соковижималки, кавоварки, комбайни, сушарки, мийки, плити і т.д.

Типи електричних вимикачів

Як зазначалося раніше, електричний вимикач є ні чим іншим, як розмикачем електричного кола. Це дуже простий механізм і тим не менш кожному майстру-електрику необхідно знати його технічні особливості. Знаючи їх можна бути впевненим, що пристрій буде безпечно працювати в нормальному режимі тривалий час.

У побутових умовах застосовуються вимикачі напруги до 250 В з максимальним струмом до 10 А. Стандартний вимикач складається з клавіші, рамки і цокольного механізму

З огляду на сучасні темпи розвитку електротехніки, нинішні інженери, фахівці та майстри по будівельному ремонту виділяють значну кількість видів електричних вимикачів, які можна легко розділити на кілька груп.

Досить визначитися з наступним переліком відповідей на такі питання:

• напруга мережі (для Східної Європи характерно 220В / 380В);
• ступінь пило-, вологозахищеністю (пил IP20, вологозахист IP44, IP54, IP64);
• спосіб установки (прихований, зовнішній);
• метод комутації (гвинтовий, кліпсовой).

Додатково, вимикачі можна ще класифікувати за типом виключення / включення, для цього використовуються клавіші, кнопки, поворотні ключі, мотузкові, сенсорні, бездротові перемикачі, з датчиком руху, диммери і т.д.

Про останні варто розповісти окремо, оскільки ці механізми виробляють «перекидання» електромережі з одного контуру на інший. В результаті можна, наприклад, в офісі мати кілька окремих систем освітлення на одному багатоклавішні перемикачі: повне висвітлення, часткове, чергове і т.д.

У побутових умовах застосовуються перемикачі на напругу до 250 В з максимальним струмом до 15 А. Перемикач являє собою сукупність декількох вимикачів

З вибором палітрою накладки вимикача впоратися напевно кожен! Дуже гарно і стильно виглядають накладки з матовою поверхнею в м'яких пастельних тонах.

Вибір вимикачів для дому, офісу

Переходимо до конкретики, особливо в частині вибору товарів повсякденного попиту для дому та офісно-торгових приміщень. Вимикачі і перемикачі для промислових і не житлових приміщень вимагаю особливого відбору, який повинен робити виключно фахівець по електриці.

Сучасні офіси - це особливий вид приміщень, які мають кілька контурів освітлення. Кімната або цілий поверх будівлі, в будь-якому випадку в офісі монтуються модульні блоки, які відповідають за перемикання освітленості в два і більше режимах.

Житлові кімнат, санвузол, кухня квартири і підсобні приміщення приватного будинку, скрізь необхідно освітлення, а значить і вимикачі. Так для житлових кімнат загального призначення рекомендується встановлювати стандартні клавишно-кнопкові вимикачі обов'язково з урахуванням інтер'єру. Кухні і санвузли повинні бути оснащені сертифікованими пристроями з пило-та вологозахистом. У підсобних приміщеннях типу гараж, котельня, склад, підвал встановлюються надійні і прості вимикачі.

У спальних і дитячих кімнатах можна встановлювати перемикачі для декількох режимів освітленості і / або вимикачі з підсвічуванням. Крім того, вдалим варіантом для дитячих буде електричний диммер - светорегулятор з плавним зниженням освітленості.

Діммер освітлення надає можливість зниження напруги в електричному контурі за допомогою плавного кругового регулятора на основі резисторів, напівпровідників

Останнім часом, квартири оснащують комплексами «розумний будинок», тому відмінним доповненням таких систем управління і контролю освітлення будуть вимикачі сенсорного, бездротового типу, а також модулі з датчиками руху.

Нижче наведено кілька з популярних інструкцій по вибору електричних розеток і вимикачів:

Тут представлено багато цікавої та пізнавальної інформації про сучасний ринок електрофурнітури:

Огляд популярних моделей розеток і вимикачів:

Достовірна інформація про різновиди вимикачів і розеток допоможе визначитися з вибором ідеального елекроустановочного вироби, бездоганно виконує довірену йому роботу.
