Привіт дорогий друже! Сьогодні поговоримо про особливості відгалуження кабелю, проводів від повітряної лінії електропередачі - ВЛ, до введення в будинок. Відгалуження від ВЛ на опорі, виконує обслуговуюча організація. але матеріали і спосіб відгалуження залежить лише від вас. Вивчивши цю статтю у вас з'явиться поняття відносного того, як зробити відгалуження проводів до введення в будинок.
Нещодавно я писав статтю про підключення електрики до приватного будинку. її можна назвати першою частиною, для більш глибокого поняття питання рекомендую ознайомитися з матеріалом.
Відгалуження проводів може бути повітряним або підземним. Відповідно до сучасних правил, при введенні кабелю в будинок необхідно робити розщеплення PEN провідника на захисний нульовий провідник - PE і нульовий - N. Тут постає питання, де розмістити ввідний пристрій - ВУ?
Якщо встановити ввідний пристрій і зробити розщеплення на своєму боці. то з'являється ризик пошкодження відгалуження при отгоранія нуля на лінії електропередачі. Тут можна вийти з положення використавши кабель для відгалуження однаковим перетином жив з проводами повітряної лінії.

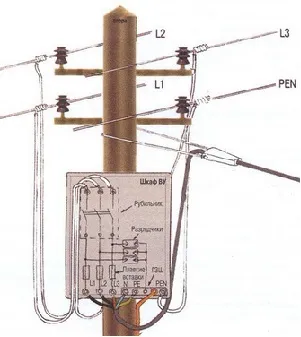

Можна встановити ввідний пристрій на опорі. дуже зручний варіант. Опора це власність обслуговуючої організації, тому всі дії по спорудженню відгалуження слід узгоджувати з ними. З міркувань вандалостійкості і безпеки, шафи встановлюють на висоті не менше 2 метрів.
Монтаж на опорі ПЛ виконувати самостійно не можна! Його може робити тільки місцева обслуговуюча організація, за проектом.
Відгалуження від підземних ліній електропередачі робиться в спеціальних вандалостійких шафах, що встановлюються на п'єдесталі від траси.
Визначилися з установкою ввідного пристрою, тепер пора подумати про спосіб відгалуження проводів. підземний або повітряний?
Повітряне відгалуження проводу від ВЛ
М аксімально допустима відстань від ввідного пристрою до опори повітряної лінії - 25 метрів. У тому випадку якщо відстань більше необхідна установка проміжних опор, їх можна зробити з дерева, просоченого на підставі антисептиком, діаметр проміжної опори повинен бути не менше 12 см.
У исота повітряного відгалуження над пішохідними дорогами повинна бути не менше 3,5 метра від землі. Над автомобільними дорогами - не менше 6 метрів.
З Амая нижня точка кріплення ізоляторів для введення кабелю в будинок не повинна допускати провисання проводів нижче 2,8 м від землі. Під лінією повітряного відгалуження проводів не повинно бути високих чагарників, дерев і нагромаджень.
Р асстояніе струмопровідних жив на вводі, до виступаючих частин будівлі типу балконів, козирків, має бути не менше 0,2 метра. З'єднання з лінійними проводами на опорі виконують скруткой або спеціальними зажимами. Введення кабелю в будинок виконується за допомогою трубки.
У низькі будови роблять трубостойки введення, через дах. Відстань від даху до проводів повинна бути не менше 2 м, сталеву трубостойки обов'язково заземлюють.
П ровода від ізоляторів до щитка з лічильником і автоматами повинні бути цільними (ніяких приєднань) і підключатися до головного автомату, рубильника або затискачів електролічильника.
Підземне відгалуження кабелю
Н ачало і кінець підземного відгалуження обов'язково прокладають у металевій захисній трубці, що виходить від землі на опору на висоту не менше 1,8 метра. Підземне відгалуження кабелю більш безпечно і стабільно, але тільки якщо воно проходить по вашій ділянці.
До Абель захищають від механічних пошкоджень на висоті 2,5 м від землі і на глибині 0,3 метра в глибину. Частина між початковою і кінцевою точкою відгалуження може не захищатися трубою.
У икапивается траншея глибиною не менше 0,7 метра, краще 0,8, робиться підсипка з піску сантиметрів 10 і прокладається кабель з запасом по довжині. Зверху також можна насипати 10 см піску і сіяний грунт без каменів і сторонніх предметів.
У траншеї не повинно бути ніяких твердих предметів. Грунт можна утрамбувати, для цього достатньо походити по ньому, з часом він трохи осяде, тому можна зробити невеликий горбок.
П ри перетині доріг для автомобілів, виїздів гаражів, кабель відгалуження прокладають в трубах. Введення в будівлю також здійснюється за допомогою труб.
Вибір кабелю / проводу для відгалуження
Вибираємо електричний кабель для відгалуження виходячи з того, де буде встановлено ввідний пристрій, на опорі або лінії будинку.
Якщо на опорі, використовуємо: при однофазному відгалуженні - 3 жильний кабель (фаза - L, нуль - N, земля - PE). При трифазному - 5 жив. Якщо на стіні будівлі, однофазном - 2 жили, трехфазном - 4.
- Алюмінієві дроти - 16/25 мм 2
- Мідний кабель - від 10 мм 2
- Розрахунок перерізу проводів по потужності => тут
Як я вже писав раніше - враховуємо спосіб відгалуження від ПЛ, повітряне або підземне. Для повітряного відгалуження є чудові самонесучі ізольовані проводи - СІП-2А, СИП-3А, СИП-4А. Для підземного не менше чудовий броньований мідний кабель типу ВБбШв.
