Варіанти прокладки і способи монтажу електропроводки
Види електропроводок. Який спосіб виконання вибрати?
В ході нового будівництва або протягом реконструкційних робіт вибір варіанту і способу укладання електропроводки стає важливим елементом підготовки до виробництва електромонтажних робіт. Зокрема, в житлових будинках спосіб прокладки електропроводів може вплинути на зовнішній вигляд приміщення і приємним дизайнерські рішення.
На виробництві підбір варіантів здійснюється виходячи з призначення, температурних та інших параметрів технічних приміщень, які можуть мати підвищену вологість, пожежо- або вибухонебезпечність, середу, активну в хімічному плані. Таким чином, спосіб укладання електропроводок співвідноситься і з умовами зовнішнього середовища, і технічними характеристиками будівельного об'єкта. Як би там не було, без прихованої і відкритої електропроводки. а також електриків, які здійснюють їх прокладку і ремонт, в світі було б значно менше світла. У будівельній індустрії під електропроводку розуміється комплекс кабелів. кріплень, проводів і підтримують деталей.
Розрізняють електропроводки декількох типів: приховані, зовнішні, відкриті, причому зовнішні, в свою чергу, можуть бути як прихованими, так і відкритими. При виборі між даними варіантами обов'язково враховується, в якому середовищі (приміщеннях) вони будуть експлуатуватися: нормальних, вологих, сухих, жарких, сирих, запилених, з пожежо- та вибухонебезпечних або хімічно активних середовищах.
Конструкція освітлювальних мереж, а також спосіб монтажу також визначаються за ступенем займистості будматеріалів будівлі. на які будуть змонтовані проводи. Крім усього іншого, для надійності експлуатації електропроводок велике значення має перетин і марки кабелів електричних мереж. прокладаються в будівлях.
Електропроводка відкритого типу
Одним з найпоширеніших видів монтажу освітлювальних мереж є звичайна електропроводка відкритого типу, яка може прокладатися по опорах, стель, площі стін і іншим конструктивних частин будівель. Причому прокладка такої електропроводки здійснюватися кількома способами: в металевих або поліетиленових трубах, по площі стін і будівельних конструкцій, на перекриттях по тросах, струнах, роликам, в коробках і на спеціальних лотках.

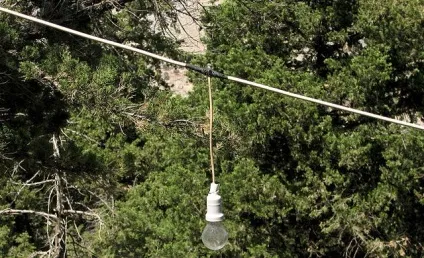

Струнна або тросові електропроводка
Струнна електропроводка використовуються зазвичай для оснащення розподільних, магістральних ліній в силових мережах і освітленні з зовнішньої і внутрішньої сторони приміщень. Кабелі в струнних електропроводках підвішуються на сталевий струні, впритул приєднується до виступів різних будівельних елементів.
Електропроводка з захисними кабелями по площі стін, стель, на спеціальних стрічках і смугах. Для кріплення до стін і поверхні стелі використовуються дужки, що встановлюються на розпірних дюбелях і шурупах, а для з'єднання - відгалужувальні коробки.
Монтаж електропроводки в гофрованих ПВХ трубах
Електрична проводка в поліпропіленових і поліетиленових трубах можуть прокладатися і приховано, і відкрито, в т.ч. в спеціальних каналах різних будівельних елементів, в підлогах будівель. Неметалеві труби застосовуються, якщо максимально допустима температура не перевищує 60 градусів Цельсію по, тому їх зазвичай не використовують в гарячих цехах, де зазвичай прокладаються сталеві труби.
Електропроводка в коробах і лотках
Електропроводка в коробах і лотках застосовується тоді, коли велика кількість кабелів, потоки яких монтувати іншими методами проблематично, доводиться прокладати по одним трасах. До переваг цього способу прокладки електропроводів можна віднести те, що він без особливих трудових витрат дозволяє змінювати схеми проходу кабелів, що особливо важливо в умовах регулярної зміни обладнання і технологій.
прихована електропроводка
Прихований вид електропроводки прокладається зазвичай всередині фундаментів, стель і пр. Прокладка, як правило, може здійснюватися в пластикових, або сталевих трубах, а також гнучких рукавах, коробах або пустотах різних будівельних елементів і конструкцій. Найбільш трудомістким і витратним, але при цьому відрізняється декоративністю варіантом прихованої проводки є її прокладка саме всередині стінових і перегородкових перекриттів в передбачених порожнинах.
Прихована електропроводка в стіні з піноблоків
Більш простим способом вважається прокладка проводів по стінах і стелях в виготовляються за допомогою перфоратора канавках і борозенках - штробах. Кабелі в цьому випадку пропускаються в гнучку трубку ПВХ, яка захищає дроти від пошкоджень під час монтажу та експлуатації.
Багато прокладають приховану проводку прямо по поверхні стель і стін, закріплюючи її цвяхами і алебастром. В ході фінішної обробки дроту покриваються шаром шпаклівки або вирівнює стіни штукатурки. Даний варіант також вважається безпечним через високу вогнестійкості матеріалів фінішної обробки, але незручний в разі необхідності ремонту або демонтажу електропроводки.
Використання прихованої електропроводки для підключення домашнього кінотеатру
Для того щоб прокласти приховану проводку під кінотеатр, необхідно проштробити ділянку стіни від ресивера до динаміків і приховати в ньому проводки, зробивши спеціальні гвинтові термінали до кожної з колонок. Загальний термінал гвинтового типу зазвичай розміщується за ресивером, а сабвуферу досить буде дроти від ресивера, прокладеного способом відкритої проводки.
Розглянуті способи і варіанти електромонтажу мереж дають уявлення про наявний різноманітності електропроводок, використовуваних для кваліфікованого проведення і осмечіванія електромонтажних робіт. Що характерно, кожен з описаних способів виконання електромонтажу має свою сферу і особливості застосування в контексті умов зовнішнього і внутрішнього середовища приміщення, застосовуваних сучасних будівельних матеріалів і технологій.
