Установка вимикачів, перемикачів, штепсельних розеток, дзвінків і лічильників

Вимикачі, перемикачі та штепсельні розетки встановлюються в залежності від їх конструкції і прийнятого способу виконання проводки (рис.4).

Рис.4. Приклади монтажу настановних приладів:

а - вимикача при відкритому прокладанні проводів марки АППВ; б - штепсельної розетки при прихованій прокладці проводів в гумових напівтвердих трубах; в - вимикача і штепсельної розетки при проводці кабелем марки ВРГ в сирому приміщенні

Штепсельні розетки встановлюються на висоті 0,8-1 м від підлоги, а плінтусні - не вище 0,3 м. В останньому випадку рекомендується закривати їх захисними пристроями. У школах та інших дитячих установах штепсельні розетки встановлюються на висоті 1,5 м від підлоги. Від заземлених пристроїв (приладів опалення, трубопроводів та інших) штепсельні розетки повинні бути видалені не менше ніж на 0,5 м.

Вимикачі ставляться переважно у дверних прорізів і включаються в фазні дроти мережі. Якщо приміщення відносяться до особливо сирим, а також пожежонебезпечними і вибухонебезпечним, і іскріння контактів при розриві електричного кола може стати в них причиною пожежі або вибуху, вимикачі встановлюються поза цими приміщеннями.

При необхідності дистанційного або автоматичного керування освітлювальними мережами застосовуються різні автомати, магнітні пускачі або контактори.

Вимикачі і перемикачі встановлюються на висоті 1,5 м від підлоги (а в школах і дитячих установах на висоті 1,8 м) і зазвичай у дверей з урахуванням напрямку їх відкривання.

Вимикачі і штепсельні розетки відкритого типу встановлюються на прикріплених до їх основи дерев'яних розетках діаметром 55. 60 мм і товщиною не менше 10 мм. Вимикачі і штепсельні розетки прихованого типу закріплюються в коробках, Причетні в стіни або в гнізда циліндричної форми, за допомогою розпірних лапок. Для установки вимикачів і штепсельних розеток в стінові панелі та перегородки житлових будинків закладають спеціальні закладні склянки з поліпропілену.

Вимикачі і штепсельні розетки бризкоозахищеного виконання встановлюються на скобах з введенням проводів знизу через сальникові ущільнення.

Електричні дзвінки випускаються двох типів:

З - керовані шляхом включення незалежної (вбудованої в муздрамтеатр котушки) допоміжної обмотки на напругу 36 В;

ЗП - керовані шляхом прямого включення обмотки в мережу.

Для приєднання дзвінка до електричної мережі і кнопці на його корпусі є отвір для виведення проводів довжиною не менше 150 мм або затискачі для їх підключення. При виведенні проводів через отвір в металевому корпусі дзвінка використовуються ізоляційні втулки. Дзвінок прикріплюється до основи гвинтом або шурупом-дюбелем через наявне в його корпусі отвір. У комплект дзвінків типу 3 і ЗП, розрахованих на напругу 12, 24 і 36 В входить кнопка на напругу до 36 В, а в комплект дзвінків типу ЗП, розрахованих на напругу 127 і 220 В - спеціальна кнопка на напругу 250 В. ГОСТ на електричні безіскрові дзвінки (без переривника струму) вимагає, щоб на останніх був напис "Застосовувати тільки з кнопкою на 250 В".

Кнопки випускаються також двох типів: пластмасові круглі або прямокутні на напругу 36 В і пластмасові круглі підвищеної електробезпеки на напругу до 250 В, призначені для установки в приміщеннях з нормальними умовами.

При використанні електричних побутових дзвінків прямого включення ЗП-220 виконання проводки для підключення кнопок повинно здійснюватися проводом, розрахованим на повне напруга мережі живлення (220 В).

При установці кнопок на 220 В, а дзвінків типу 3, розрахованих на 220/36 В, для виключення втрат холостого ходу кнопку слід включати в ланцюг первинної обмотки 220 В, закорачівая вторинну обмотку 36 В. Кнопки на 36 В повинні включатися тільки в ланцюг вторинної обмотки дзвінка 36 В.

Лічильники для обліку витрати електроенергії встановлюються в сухих опалюваних приміщеннях, доступних для обслуговування.

Електричні лічильники індивідуальних споживачів розміщуються зазвичай в місцях введення електроенергії усередині приміщення. Квартирні лічильники встановлюються на сходовій клітці в поверхових щитках і шафах або безпосередньо в квартирах на квартирних щитках.

Лічильники розташовуються на висоті 1,4-1,7 м всередині замикаються шаф, що мають вікна для зняття показань без відкривання дверей.

В установках комунального господарства лічильники розміщуються на водно-розподільних пристроях. Електропроводка до них передбачається приховано під штукатуркою в каналах будівельних конструкцій або відкрито в трубах. Для підключення лічильників залишають вільні кінці проводів довжиною 250 мм.

Що підлягають заземленню металеві корпуси вимикачів, перемикачів і штепсельних розеток через заземлюючі гвинти приєднуються окремими проводами до нульового проводу електропроводки (пайкою або зварюванням).

2. ОРГАНІЗАЦІЯ І ТЕХНОЛОГІЯ ВИКОНАННЯ РОБІТ

1. Умови початку робіт.

1.1. Коробки для прихованої установки вимикачів і штепсельних розеток повинні бути встановлені без перекосів і врівень з поверхнею штукатурки. Уведення проводів в металеві установчі коробки повинні бути захищені втулками з ізолюючого матеріалу або відрізками ел. монтажної трубки ХВТ. Провід в коробках повинні мати запас по довжині достатній для повторного приєднання в разі їх обриву.

1.2. Електроустановочні вироби, які пройшли через МЕ3, з допоміжними матеріалами, виробами ГЗМ і МЕ3 повинні бути покладені в інвентарні контейнери і доставлені в монтажну зону в приоб'єктному контейнері.

електромонтажник 3 розряду - 1.

3. Технологія виконання робіт.

Установка і спосіб кріплення електроустановочних виробів виконується в залежності від їх конструкції і виду електропроводки.

3.1. Монтаж електроустановочних виробів прихованої установки.

У великопанельних будівлях ЕУІ (електроустановочні вироби) встановлюються в пластмасових коробках замонолічених в комплекті з трубами в стінові панелі при їх виготовленні на ДСК. У цегляних будинках ЕУІ встановлюються в коробках КУВ-1М встановлених при монтажі груповий мережі.

3.1.1. Послідовність монтажу:

- зняти кришку і проворить затягування гвинтів в корпусі ЕУІ;

- інструментом МБ-1М або монтерським ножем НМ-3 з кінців жил проводу видалити ізоляцію. Лезо ножа, щоб уникнути надрізу жив дроти, направляти під кутом;

- однопроволочние жили перерізом до 10 мм з'єднати з плоским висновком ЕУІ, під контактний гвинт, безпосередньо після згинання кінця жили в кільце або без формування кільця з запобіганням в обох випадках фасонними шайбами. Вигин кільця повинен бути спрямований за годинниковою стрілкою;

- закріпити розпірні лапками ЕУІ в коробці і акуратно поклавши дріт, встановити кришку.

3.2. Монтаж ЕУІ відкритої установки.

Вимикачі і розетки, які мають товщину задньої стінки 10 мм і більше, кріпити до будівельного основи без підрозетників. При товщині задньої стінки менше 10 мм або при її відсутності ЕУІ кріпити на подрозетниках.

3.3. Монтаж Напівгерметичний ЕУІ (при трубних і кабельних проводках).

3.3.1. При кабельних ел. проводках ЕУІ встановлюються введенням вниз на скобі К130 (див. рис.5).

Рис.5. Введення при кабельних ел. проводках:

1 - вимикач; 2 - кабель; 3 - скоба К130

До будівельного основи скоба кріпиться пластмасовими дюбелями. Кабель пропускається під скобою і вводиться через ущільнення в ЕУІ, У якого попередньо знімається кришка. Потім здійснюється обробка кабелю і підключення його до контактів ЕУІ. Після чого затягуванням гайки створюється необхідне ущільнення введення.

3.3.2. При трубної ел. проводці заготовлені в МЕ3 мірні відрізки проводів типу "Луч" з підключеними ЕУІ затягнути в трубу до распаєчної коробці. Після чого скобу з ЕУІ закріпити до будівельного основи пластмасовими дюбелями (див. Рис. 6).

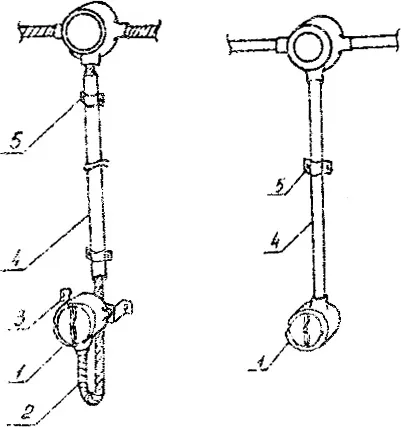

Рис.6. Введення при трубних ел. проводках:

1-вкключаталь; 2-трубка ХВТ; 3-скоба К130; 4 труба ПХВ; 5 - скоба

Заготовлений в МЕ3 вузол трубної ел. проводки з підключеними ЕУІ завести в розпаєчних коробку трубної магістралі і закріпити до будівельного основи.

У распаєчної коробці зібрати схему. Вимикач підключити в розетку фазного проводу.

3.2.3. До захисного контакту розетки може бути приєднана отпайка від нульового робочого провідника, а для занулення корпусів стаціонарних електричних плит і переносних побутових приладів і машин потужністю понад 1,3 кВт повинен бути прокладений окремий провідник перетином, рівним фазному, від стояка, а в житлових будинках - від квартирного щитка.

Занулення контакт штепсельної розетки повинен бути електрично з'єднаний з її корпусом, якщо цей корпус виконаний з металу.

3.4. Монтаж блоку кухонних розеток

Зняти кришку блоку і виконати підключення розеток до групової електромережі (див. Рис.7).

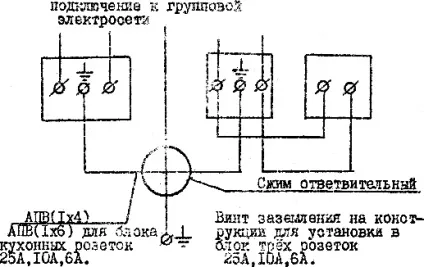

Рис.7. Принципова схема підключення кухонного блоку розеток

Підстава блоку, закріпити в ніші стіновий панелі пластмасовими дюбелями і встановити кришку.

3. Вимоги до якості ВИКОНАННЯ РОБІТ

Контроль якості монтажу

електроустановок будівель різного призначення

3. Способи прокладки електропроводок вказуються в проекті. У приміщеннях житлових і громадських будівель, як правило, застосовується прихована електропроводка. Відкриту проводку виконують в технічних поверхах і подпольях, в неопалюваних підвалах, теплових пунктах, вентиляційних камерах, насосних, в сирих і особливо сирих приміщеннях.

Вертикальні ділянки ( "стояки") ліній живлення повинні прокладатися в трубах, коробах, каналах будівельних конструкцій.

У таблиці 3.1 наведені вказівки ГОСТ Р 50571.15-97 за вибором електропроводки.

(ГОСТ Р 50571.15-97 таблиця 52F)
