Установка сигналізації на газель некст, точки підключення газель-next

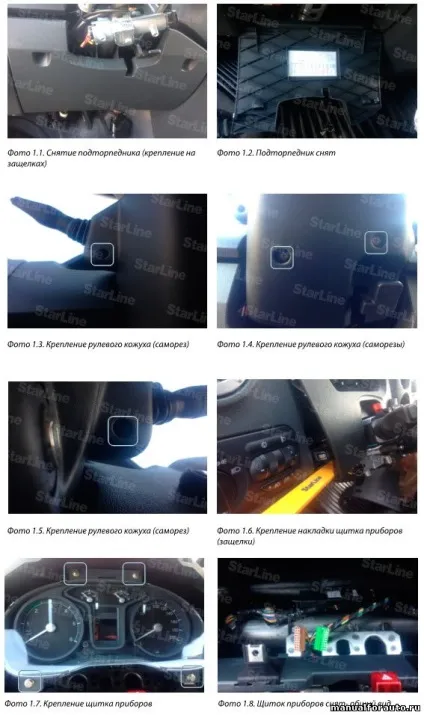

1. Знімаємо щиток приладів Газель Некст. Для цього демонтуємо подторпеднік, далі відкрутивши 4 самореза знімаємо рульової кожух. Знімаємо накладку щитка приладів і відвернувши 4 самореза кріплення, знімаємо сам щиток

2. Встановлюємо світлодіод в ліву стійку лобового скла, сервісну кнопку в будь-який зручний місце, антену з вбудованим датчиком удару і нахилу на лобове скло

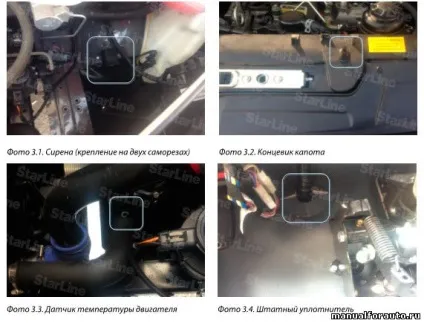

3. Встановлюємо під капотом сирену, кінцевик капота і датчик температури двигуна. Провід прокладаємо через штатний ущільнювач з лівого боку моторного щита

4. Блок сигналізації встановлюємо за щиток приладів

5. Підключаємо «масу» сигналізації за щитком приладів

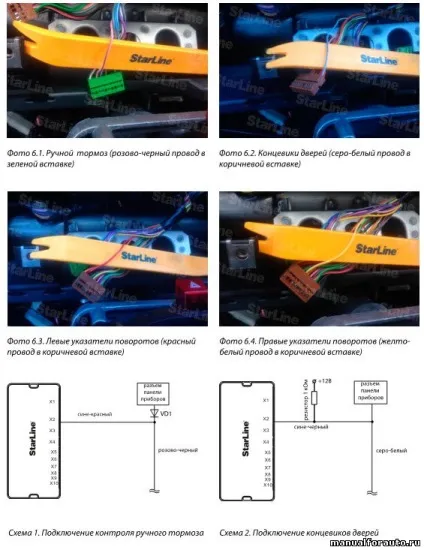

6. У роз'ємі щитка приладів підключаємо контроль ручного гальма згідно зі схемою 1, концевики дверей згідно зі схемою 2 і аварійну сигналізацію.

7. Контроль роботи двигуна підключаємо до рожевого проводу на генераторі, сигнал «Генератор +»

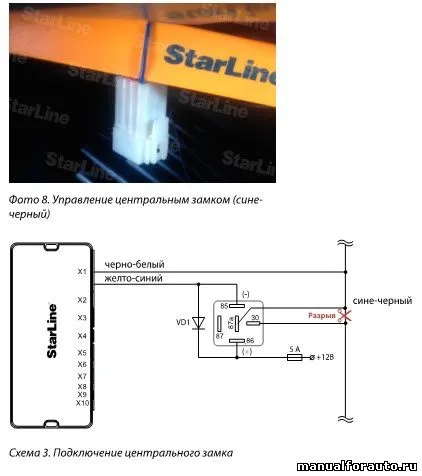

8. Підключення до штатного центрального замку здійснюємо в джгуті йде з дверей водія. Поодключеніе робимо згідно зі схемою 3

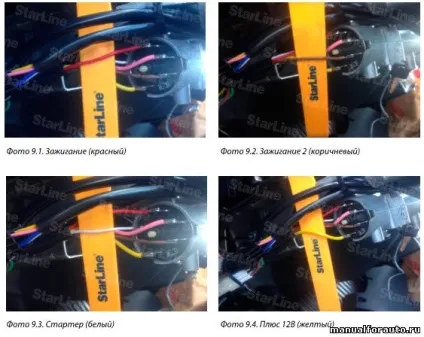

9. У джгуті замку запалювання підключаємо запалювання, запалювання 2, стартер і харчування +12 блоку сигналізації і модуля запуску двигуна.

10. Програмуємо параметри автозапуску (Таблиця 2 інструкції по установці):

Програмована функція Значення функції

№ 09-тривалість прокрутки стартера 6,0 сек

11. Налаштовуємо датчик удару і нахилу. Перевіряємо роботу сигналізації. Збірку салону Газель Некст виробляємо в зворотній послідовності.
