Для установки європанеллю нам знадобиться:

  • Європанель (вона на металевій основі).
  • Приладова панель (з двома екранами VDO).
  • Провід для панелі.
  • Консоль (центральна)
  • Повітроводи.
  • Накладки з боків від грубки (пластикові дві штуки).
  • Кріплення.
  • кнопки
  • Набір тросів для грубки.
  • 10 листів віброізоляції. (3 на торпеду, 7 на моторний відсік).
  • 1 кв / м Бітопласт.
  • 2 кв / м Сплен.
  • Калоша (для знежирення).
  • Скотч паперовий.

Перед установкою панелі, чистимо від пилу і ретельно калошею знежирюємо моторний відсік.

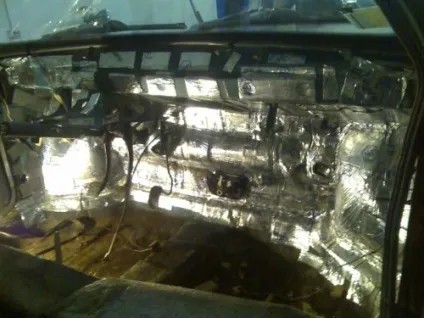

Проклеюємо віброізоляцією моторний відсік і бажано дно до сидінь. Другим шаром клеїмо Сплен так само до сидінь.

Установка європанеллю на ваз 2109 характеристики, моделі, фото

В панелі проклеюємо весь пластик, повітроводи STP, стики обклеюємо битопластом. Розподіляємо фішки куди які, прокладаємо дроти.

Перед тим як встановлювати панель переконуємося, що середня консоль не заважає кулісі при перемиканні передач. Може знадобитися установка короткої лаштунки, пильовик лаштунки можливо буде заважати тунелю, завдяки чому його треба зняти.

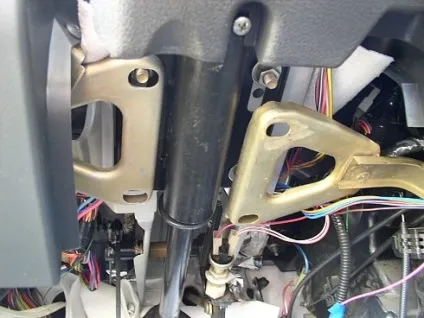

Помістивши панель в машину прикручуємо кріплення, вони повинні знаходитися під рульовою колонкою. Троси грубки видаляємо і підрізаємо нові за місцем. Підрізати потрібно акуратно краще в кілька етапів. Панель повинна стати рівно, повітроводи і грубка повинні співпасти.

Установка європанеллю на ваз 2109 характеристики, моделі, фото

На цьому установка європанеллю на ваз 2109 не закінчено. Наступним етапом буде монтаж електрики. Фішка реле знаходиться біля джгута на замок запалювання, так ось реле ставимо обов'язково. Замок запалювання беремо від «ВАЗ 2110».

У 2114 Датчик Рівня Палива підключений до панелі в обхід монтажного блоку безпосередньо. У 2109 Датчик Рівня Палива приєднаний з панеллю через МБ (монтажний блок) клема: Х9, контакти 5,6 потім переходять в клему Х2 контакти 11,12.

Рожевий провід це Датчик Рівня Палива, а синьо-червоний служить для включення лампочки резерву палива (в європанеллю НЕ ізпользуется). У 2114 через контакти 5,6 колодки Х9 і відповідно 11,12 на Х2 підключені концевики дверей з БСК. Прибираємо тросик спідометра, підключаємо електронний датчик. Від датчика йде три дроти: плюс, мінус, управління. Все це підключаємо до фішці йде на щиток приладів.

Установка європанеллю на ваз 2109 характеристики, моделі, фото

Як бачите установка європанеллю на ваз 2109 зайняла зовсім небагато часу.
Плюси такої панелі:

  • Зовнішній вигляд
  • Тиха, міцна.
  • Збільшилася ефективність система вентиляції (опалення)
  • Прилади стали точніше
  • Середня консоль повернена до водія (ергономічна)
