Установка антени і щогли на дачній ділянці (частина 2)

Наступний етап, збірка і установка щогли, на яку буде встановлена ​​антена.

Оскільки простір мого заміського ділянки сильно обмежена для розміщення великої щогли, доводилося виходити з реалій життя і трохи вгамувати свої апетити. В результаті довгих роздумів була обрана легка, телескопічна, алюмінієва щогла від радіоаматора RA1ALA довжиною 15 метрів, що вистачило б для того, щоб підняти антену над дахами садових будиночків і хоч якось компенсувати те, що ділянка знаходиться в низині. Але оскільки працювати планувалося тільки в проходження, то низька ділянка не така вже й велика проблема. Щогла приїхала транспортною компанією з Пітера, всього за 250р ...

Далі потрібно було потурбуватися такелажем в який входять відтягнення, коуши, талрепи, ланцюги, роз'ємні ланки ланцюга, анкера, якоря і жімкі для троса.
Відразу обмовлюся, то що написано нижче, розміри відтяжок, кути їх установки і способи кріплення придатні для районів де встановлена ​​щогла не буде відчувати великі вітрові навантаження. І не дивлячись на те, що парусність всієї конструкції досить низька, я б рекомендував деякі розміри переосмислити з метою збільшення надійності.

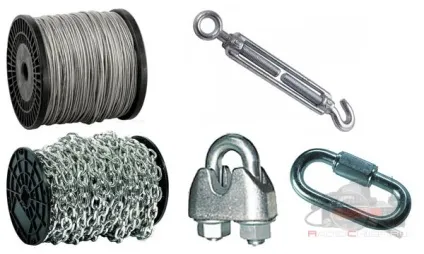

Отже, для 15 метрової щогли з трьома ярусами відтяжок були закуплені:
120 метрів сталевого оцинкованого троса діаметром 4 мм.
Жімкі відповідного розміру, з розрахунку, що з кожного кінця відтягнення буде мінімум 3 жімка, приблизно 70 штук,
Коуші відповідного розміру 20 штук.
Ланцюг з довгим ланкою оцинкована, 18 метрів, діаметр 5мм (продається котушкою).
Талрепи гак-кільце 25см, 10 штук.
Роз'ємні ланки ланцюга, іноді їх називають гвинтові карабіни, діаметром 6 мм і кількістю 16 штук.

Далі починаються «веселощі», довга і нудна робота з приготування такелажу щогли. На листочку паперу, прикидаємо розміри відтяжок виходячи з відстані, на якому буде знаходитися анкер і якір, до якого будуть кріпитися відтягнення. Я вибрав 3 метри від стовбура. В ідеалі, повинна застосуються схема 1 анкер, одна відтяжка, однак, в садово-городніх реаліях це просто неможливо і доводиться йти на ризик, використовуючи один анкер для всіх ярусів, що звичайно небезпечно, але при належному виконанні цілком надійно.

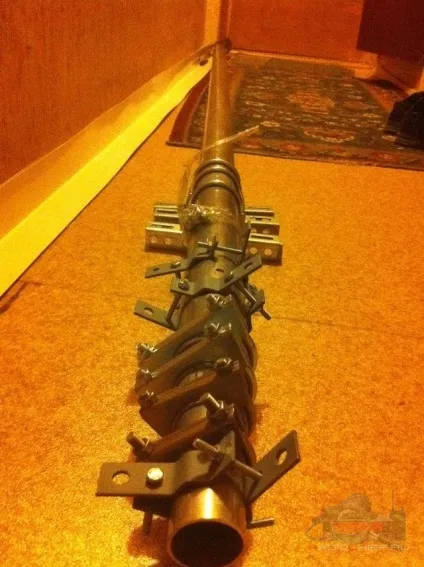

Прикинувши довжину відтяжок з запасом, нарізаємо їх в розмір, знімаємо кріплення відтяжок з щогли і починаємо, використовуючи коуши, закріплювати відтягнення на щоглових кріпленнях. Для цього, коуш розгинають і протягують в щоглове кріплення відтяжок, потім згинають назад. З троса роблять петлю і протягують в щоглове кріплення таким чином, щоб коуш виявився на місці перегину, далі все фіксується жімкамі. На кожну відтягнення в місці кріплення має припадати не менше 3-х жімков, які забезпечать належну силу тертя між волокнами троса. Кінець троса, що залишається і стирчить примотують тонким дротом до глибини, щоб він нікого не поранив. Після того, як всі відтягнення одним кінцем закріплені на щоглових кріпленнях, приступаємо до талрепа. В кільце талрепа протягується розігнутий попередньо коуш, і стискається.

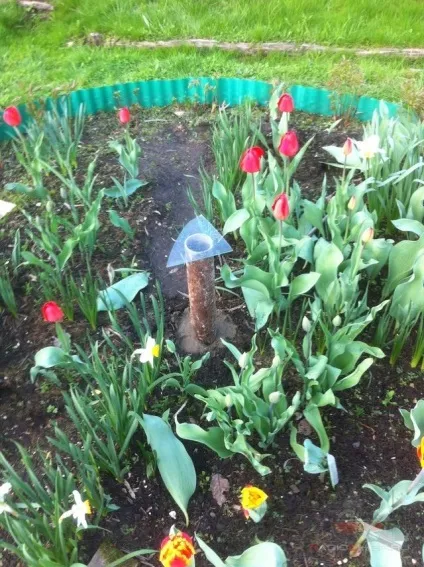

Слідом за списком йдуть земляні роботи, підготовка місця, п'яти, анкерів і якорів для установки щогли. Для початку потрібно визначити місце на грунті де буде встановлена ​​щогла. Це повинно бути відкрите місце, поруч, по можливості не повинно бути дерев, на 3 сторони, куди будуть йти відтягнення не повинно бути предметів, що заважають відтяжка. Грунт в місці установки повинен бути по можливості щільний. Вибравши точку установки п'яти щогли вбиваємо в землю трубу з внутрішнім діаметром трохи більшим, ніж діаметр нижнього коліна щогли. Чим глибше заб'ємо трубу, тим краще. У мене вийшло на 1,5. Над землею необхідно залишити шматок сантиметрів 30. Внутрішню частину труби бетонуючи так, щоб порожній простір у верхній частині труби залишилося, приблизно, сантиметрів 15. Завдання цієї труби дисциплінувати нижню точку щогли і не дати їй заглибитися в грунт. На слабких грунтах п'яту необхідно зміцнити поперечинами, щоб запобігти просідання.

Наступний етап, установка анкерів і якорів.

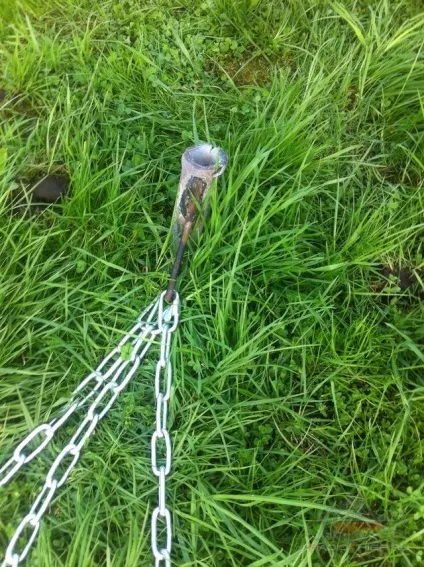

Анкери являють собою оцинковані труби діаметром 5 см, товщиною стінки 4 мм і довжиною 1,7 метра. До верхньої частини труби приварюється проушина з катанки діаметром 6 мм і заглиблюється в грунт під кутом до стовбура щогли таким чином, щоб відтягнення нижнього ярусу утворювали з анкером прямий кут. Анкер заглиблюється в грунт аж до привареної вушка. За анкером викопується широка яма глибиною приблизно 1,5 метра і в неї занурюється лежень. Лежень виготовляється з товстостінної сталевої труби діаметром не менше 10см і довжиною не менше 70 см. До Лежен приварюється проушина і за допомогою роз'ємного ланки ланцюга чіпляється ланцюг, яка іншим кінцем закріплюється на вушку анкера. Ланцюг від анкера до Лежен повинна бути натягнута і знаходиться на прямій лінії з відтяжкою верхнього ярусу. Таким чином, при належному виконанні ми отримаємо дуже хороший якір, який замінює підлогу куба бетону. Засипаємо лежень, чекаємо поки грунт всядеться і надійно його зафіксує. Таким чином ми оберігаючи анкер від виривання в в деякій мірі знімемо з нього навантаження яку створюватиме верхня відтяжка. Слід пам'ятати, що щогли падають від вирваних анкерів і первинних розтяжок, тому, ці речі потрібно робити на совість, бо збитки від впала щогли буде куди більше ніж ті витрати які доведеться вкласти в гарне кріплення щогли.
Далі, за допомогою болгарки або електрозварювання ділимо ланцюг на шматки по 1 метру в кількості 9 штук і отримані шматки чіпляємо за допомогою рознімних ланок на вушка анкерів.

Після того, як п'ята і анкера з якорями готові, можна збирати щоглу і ставити на неї відтягнення за допомогою кріплень.

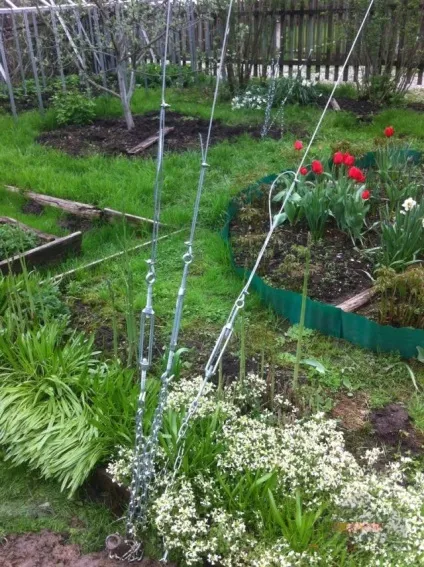

Ставимо щоглу на п'яту, оскільки в складеному вигляді вона всього 3 метри, і важить 15 кілограмів, то з цим можна впоратися і поодинці. Розтягуємо відтягнення по сторонам до анкерів. Беремо підготовлені талрепи і чіпляємо їх гаком до середини нижньої ланцюга йде від анкера. Беремо відтягнення нижнього ярусу, протягуємо в кільце талрепа пропускаємо через вже бовтається там коуш, трохи натягуємо і фіксуємо жімком. І так ще 2 рази з інших сторін. Так, зовсім забув, перед регулюванням відтяжок все талрепи потрібно розкрутити в положення максимальної довжини. Після того, як відтягнення першого ярусу приблизно підігнані по довжині і зафіксовані жімкамі, можна приступати до натяжки талрепів, одночасно контролюючи вертикаль стовбура щогли. Це можна робити за допомогою рівня, причому з 2х сторін, так буде зрозуміло, в який бік натягувати відтягнення і де їх послаблювати. Нижня секція повинна стояти дуже рівно!

Відтягнення не потрібно натягувати так, як ніби це гітарна струна, вони повинні пружинити і не провисати, але перетягувати їх не потрібно, це створює непотрібні навантаження на всі конструкції щогли і грунт, адже таким чином ми, по суті, вганяємо щоглу в грунт і висмикуємо анкера.

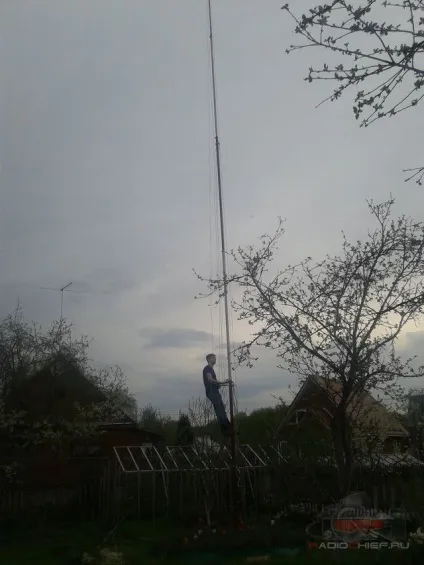

Наступний етап, це розгортання щогли і підгонка відтяжок середнього і вищого рівнів. Робиться все точно так-же, як і з нижнім. Висування щогли починається з самого тонкого коліна, воно висувається до тих пір, поки, що не відкриється отвір для наполегливої ​​гвинта. Відразу вставляємо наполегливий гвинт і фіксуємо коліно хомутом, тільки потім загвинчуємо гайку на наполегливому гвинті. Після того, як щогла повністю висунута, акуратно злазимо з нижнього коліна, і починаємо підгонку відтяжок. Щогла без антени досить легка і тому в безвітряну погоду страхувати крен щогли утриманням відтяжок сенсу немає. Після регулювання всіх відтяжок, установки всіх жімков і виведенні стовбура щогли точно вертикально, на ланцюгах за допомогою фарби відзначаються ланки, за які були закріплені талрепи, так буде зручніше в майбутньому, при підйомі щогли з антеною орієнтуватися за яке ланка чіпляти талреп.

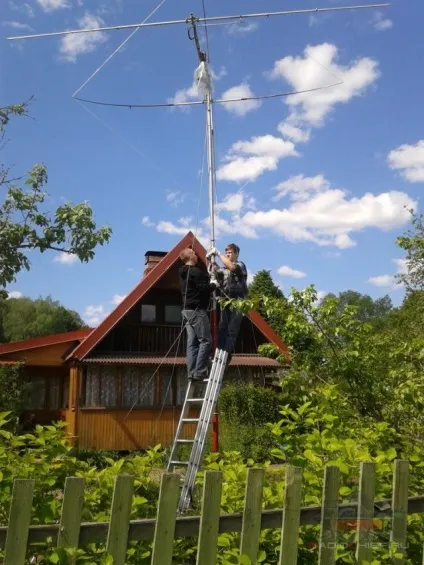

Далі щоглу згортають, робити це набагато простіше, ніж розгортати, і на верхівку чіпляють поворотку і встановлюють антену.

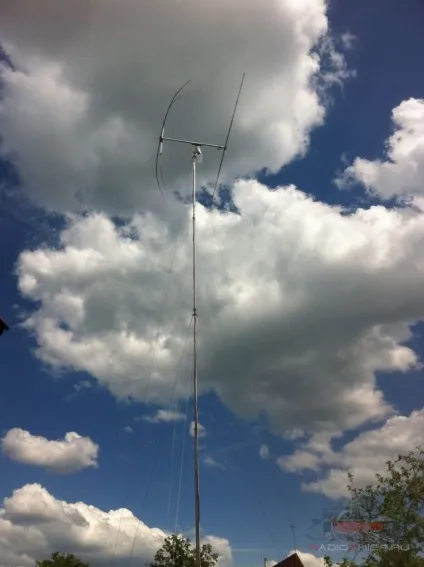

Оскільки, всі основні приготування вже зроблені, то можна починати найвідповідальнішу частину, розгортання щогли разом з антеною. Для цієї роботи буде потрібно, 5 осіб! Двоє піднімають, троє тримають за відтягнення і не дають щоглі закосити в якусь сторону. Дуже важлива скоординована робота людей на відтягненнях, від їх дій безпосередньо залежить ефективність усього підйому, оскільки перекошені щогла, крім того, що може впасти, може просто банально заклинити. Ще один момент, при підйомі останнього коліна, рекомендується талрепи ввести в зачеплення з ланцюгами, але на одне або два ланки нижче, ніж позначене при попередньому підйомі. Таким чином, піднявши повністю щоглу вона буде злегка зафіксована, що не дасть їй вільно гуляти з боку в бік. Після того як завзятий болт останнього коліна закручений і хомут добре затягнутий, можна спускатися і не поспішаючи починати регулювання положення щогли.
Контролювати стан стовбура найзручніше з боку нижнього коліна щогли, дивлячись знизу вгору на стовбур з різних сторін.
Далі кабель зниження фіксується на нижньому коліні і проводиться в шек. Ще раз перевіряємо КСВ антени, і якщо все в порядку, то відчуваємо антену в ефірі.

Ось власне і все.

З повагою, 626, Центральна Україна, Обнінськ! 73!

Із зовнішнього боку не обов'язково. Просто коли трубу забивав, вона кілька закосила. Довелося її виправляти, а діру в землі закладати каменями і розчином. Ну, а оскільки розчину було багато, то і зовні теж вийшло. У мене в цьому сенсі поганий ділянку, дуже пучністие грунти. По весні все корчить. Так що я прийняв рішення не копати глибоку яму і заливати все бетоном. Трубу яка стоїть окремо поправити набагато простіше, ніж разом з кубом бетону. 🙂
Якщо у Вас грунт хороший, пісок і подібні сипучі грунти, то можна залити і зовні, вірніше, це буде найкраще рішення.

І ще кілька питань ...
На какакіх висотах знаходяться 1,2,3 яруси розтяжок?
На якій відстані якоря перебувають від п'яти? 3метра?
І з лежнями теж нічого не ясно ....
«За анкером викопується широка яма глибиною приблизно 1,5 метра і в неї занурюється лежень. До Лежен приварюється проушина і за допомогою роз'ємного ланки ланцюга чіпляється ланцюг, яка іншим кінцем закріплюється на вушку анкера. Ланцюг від анкера до Лежен повинна бути натягнута і знаходиться на прямій лінії з відтяжкою верхнього ярусу. »
Чи не можна як то більш доходчивей це пояснити? = (

1 ярус - 3м. 2 ярус - 9м. 3 ярус - 15м.
Якоря перебувають на відстані 3 метри. Екстрім, однако. Краще робити на таку висоту хоча б 6. Але у мене антени легкі, тому не так страшно і все виходить цілком надійно.
Лежень встановлюємо так. Якщо конструкція фундаментальна, то береться велика труба діаметром сентиментів 10-15 і ріжеться на 3 шматки. У центрі кожного шматка приварюється кільце до якого буде кріпитися ланцюг.
Поруч з якорем на відстані сантиметрів 10-20 викопується яма глибиною, чим більше, тим краще. Оптимально метра 1,5-2. На дно ями кладеться лежень горизонтально. До кільця на Лежен кріпитися ланцюг і натягується до якоря. До того місця до якого кріпляться відтягнення. В ідеалі, лежень повинен перешкоджати силам виривав якір із землі. Ланцюг натягуємо і кріпимо. Засипаємо лежень землею яка була викинута з ями. Бажано її утрамбувати, але з часом вона сама сяде.
Якщо труби для Лежен немає, то беруть велику колоду, розпилюють на потрібну кількість шматків і обв'язують сталевим дротом в кілька оборотів. До дроту кріплять ланцюг, ну а далі за схемою.
