Usb led лампа своїми руками гнучка і яскрава для ноутбука і комп’ютера

Для чого підходить ця usb лампа

• Для підсвічування клавіатури ноутбука.
• Для освітлення простору біля комп'ютера.
• Щоб було видно чашку чаю і чіпси за компом.
• Непоганий нічник, повноцінно висвітлює площа 1 на 1 метр і помірно всю кімнату.

Що потрібно для того щоб зібрати led лампу нічник

• Світлодіод 1 Вт 3.2-3.4 В
• Макетна плата, або фольгований текстоліт
• Резистор 6 Ом (+ -1)
• Роз'єм micro usb
• пластикова кришка
• Можна додати вимикач

Процес складання usb led світильника своїми руками крок за кроком

1. Відрізаємо шматок макетної плати, або текстоліту. У нас вийшло 10 на 25 мм. Якщо використовуєте фольгований текстоліт, то можна вирізати доріжки ножем, або скальпелем. Це в даному випадку простіше ніж створення малюнка доріжок і травлення.
2. Закріплюємо роз'єм з одного кінця плати. Спочатку ми використовували клей. Коли клей висох, то з'єднали текстоліт і вхід харчування шматком виведення резистора і запаяли його в місці з'єднання. Потім припаяли сам роз'єм до плати, в загальному закріпили дуже надійно.
3. Закріплюємо резистор на платі і припаюємо до контакту «+». Іншу ногу резистора до світлодіоду на «+» природно.
4. Ще один шматок виведення резистора припаюємо на «-» роз'єму і «-» світлодіодного випромінювача. Якщо знайшли старий резистор без довгих висновків, то використовуйте будь-який зручний провід.
5. Якщо хочете зробити світильник з вимикачем, то десь на попередніх етапах його потрібно було включити в ланцюг.

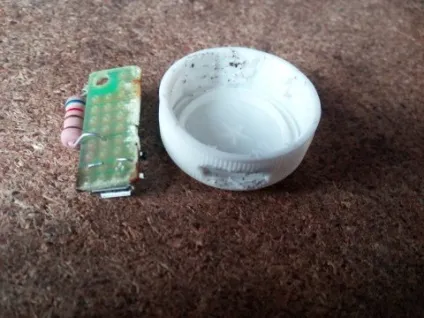

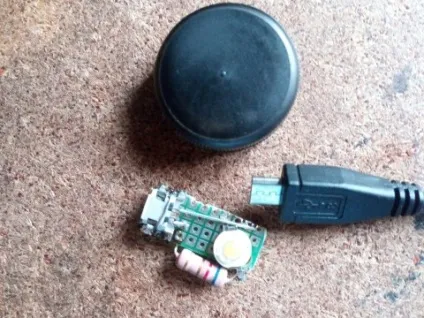

6. Тепер у нас є готова лампа, але виглядає вона не дуже красиво. В якості корпусу ми взяли білу пластикову кришку від пляшки. У ній паяльником зробили потрібні отвори. Потім під інтер'єр пофарбували чорною фарбою з балончика, але це за бажанням.

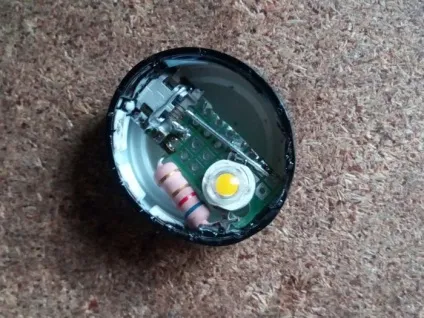

7. Вставляємо плату в корпус.

Готово, плата і корпус тримаються разом за рахунок того, що роз'єм входить в отвір кришки з одного боку і текстоліт вставлений в різьбу з іншого боку.

І ясна річ використовувався паяльник, флюс, припій, ножиці, бокорізи, пінцет ... Загалом стандартний набір інструментів в радіоелектроніці.
