Урок 3 редагування зовнішніх посилань з креслення, сапр-журнал
У попередньому уроці ми розповіли вам про те, як же додавати креслення зовнішніх посилань в поточне креслення. Сьогодні ми розповімо як вносити зміни в креслення зовнішньому посиланню безпосередньо з поточного креслення.
У процесі роботи з кресленнями зовнішніх посилань, може виникнути необхідність внесення змін в креслення зовнішнього посилання. Ви можете внести такі зміни з поточного креслення і зберегти їх у файлі креслення зовнішнього посилання. Так само ви можете перенести об'єкти поточного креслення в креслення зовнішнього посилання і навпаки. Ця функція називається редагування на місці.
Кроки виконання редагування об'єктів креслення зовнішнього посилання:
- Виберіть креслення зовнішнього посилання.
- Виберіть одне з вкладень зовнішнього посилання.
- Виберіть один з об'єктів необхідний для редагування, для додавання його в робочий простір.
- Відредагуйте об'єкт.
- За бажанням додайте або видаліть об'єкти з робочого простору для передачі їх в або з зовнішнього посилання.
- Збережіть зміни креслення зовнішнього посилання.
Вибір креслення зовнішнього посилання

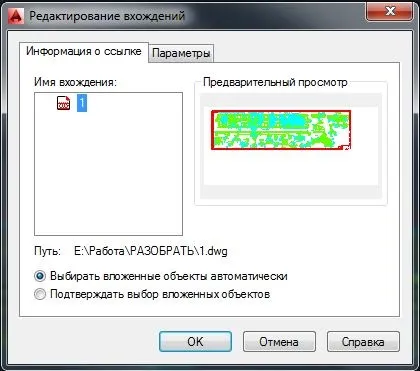

Вікно Редагування входжень дозволяє вибрати креслення зовнішнього посилання для редагування, включаючи що входять до нього зовнішні посилання.
- Вибирати вкладені об'єкти автоматично (за замовчуванням) - включає всі вкладені об'єкти в процес редагування.
- Підтверджувати вибір вкладених об'єктів - запитує вказівку конкретних вкладень для редагування.
Для зміни додаткових опцій, виберіть закладку Параметри:
- Використовувати унікальні імена шарів, блоків, стилів - відображає імена шарів, блоків і стилів з префіксом, для відмінності від шарів, блоків і стилів поточного креслення.
- Вивести визначення атрибутів для редагування - робить доступним редагування атрибутів блоків.
- Блокувати об'єкти, які входять в робочий набір - блокує об'єкти поточного креслення щоб уникнути випадкового редагування.
Для завершення натисніть кнопку ОК.
Редагування креслення зовнішнього посилання
Меню: Редагувати посилання
Є кілька типів змін які доступні при редагуванні об'єктів креслення зовнішнього посилання:
- Якщо ви зміните властивості об'єкта, такі як шар, об'єкт буде мати нову властивість.
- Якщо ви видалите об'єкт, об'єкт віддалиться з зовнішнього посилання.
- Якщо буде намальований новий об'єкт він додасться в зовнішнє посилання. За винятком створення об'єктів у неробочий області, в такому випадку об'єкти в зовнішнє посилання додані не будуть.
- Ви можете додати об'єкти поточного креслення в зовнішнє посилання. Виберіть об'єкт і натисніть Додати в робочий набір (меню: Редагувати посилання).
- Для передачі об'єкта з зовнішнього посилання на креслення, необхідно виконати операцію зворотну попередньої, виберіть потрібний об'єкт і натисніть Виключити з робочого набору (меню: Редагувати посилання). Варто зазначити що в такому випадку об'єкт повністю виключиться з файлу креслення зовнішнього посилання.
Для збереження внесених змін, в меню Редагувати посилання. натисніть Зберегти зміни (в іншому випадку натисніть Ніколи не зберігати зміни).
Урок про редагування креслень зовнішніх посилань закінчений. Наступний урок розповість вам про налаштування відображення креслень зовнішніх посилань.
