Ультрафіолетова лампа для нігтів своїми руками
Для нанесення шелаку в домашніх умови у нас є УФ (ультрафіолетова) лампа з простими люмінесцентними лампочками. Тому купувати готову LED УФ лампу не треба, а цікаво що з цього вийде. при першому наближенні в інтернеті вдалося знайти лише це:
Головною частиною моєї лампи є УФ світлодіоди, замовлені на aliexpress.
На вигляд і за розмірами вони мало чим відрізняються від звичайних 1-3W світлодіодів типу намистинка, на відміну від світлодіодів для освітлення ми добре бачимо кристал під прозорим ковпачком.
Зазначеним характеристика світлодіода на сторінці продавця можна вірити, але на жаль я не маю драйверів з номінальним струмом 700mA, тому використовував ті що були під рукою.
Для перевірки роботи процесу я використовував драйвер 3х3W (не розписувалися який, так як використовувався для тесту) і розпаяні на теплоотводе УФ світлодіоди:
Заявлені продавцем характеристики ультрафіолетових світлодіодів:
Колір випромінюваного. УФ / Ultra- Violet
Інтенсивність Світловий. 6-10LM
Кут світлового потік: 120 градусів
DC напруги в прямому напрямку (VF). DC 3.2В
3.6В
Постійний прямий струм (IF). 700мА
Довжина хвилі: 395нм
- Shenzhen OT-LED Technology Co., Ltd Мені не хотілося б писати нісенітниця, тому знайдену і неперевірену інформацію про необхідні точних даних про довжині хвилі для поляризації ультрафіолетового шелаку я залишу при собі, а висновок видам, тільки після ретельного тестування.
Зібрана на коліні "схема" виглядала так:
Було вирішено створити досвідчений макет або прототип (як хочете) світлодіодним УФ LED лампи, вибачте за "туфталогію")))

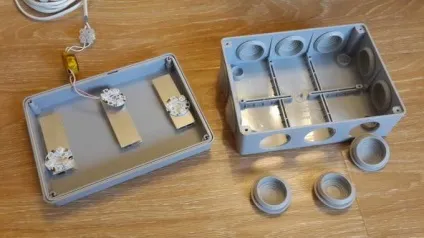

Для охолодження і відведення зайвого тепла я використовував раніше згадані в статті (Світлодіодний світильник своїми руками) металеві профілі:
Увага! Даного профіль не досить для охолодження постійно включених світлодіодів, тому їх застосування обумовлено тільки з короткочасним режимом роботи. Час до нагрівання в 60 градусів і охолодження до кімнатної температури буде знайдено дослідним шляхом в статті тестування УФ лампи (в розробці).

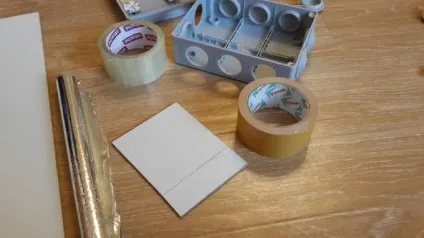

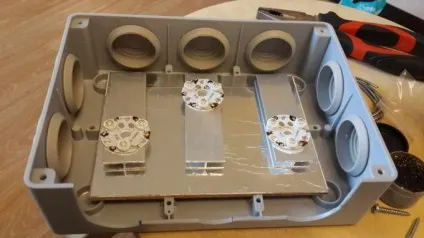

В якості корпусу використовується влагозащищенная розпаяна коробка. Доопрацювання цієї коробки не дуже велика, мені довелося лише вирівняти дно, підклавши ДВП, проклеївши зверху двостороннім скотчем для шару фольги (світловідбивачі).
З передньої широкої частини, прорізаємо великий отвір під руку.
Так як це тестовий зразок, а не остаточна версія не врахований момент падіння світла збоку, для рівномірної поляризації всіх нігтів, але як ви можете бачити на фотографії:
І звичайно не забудемо про харчування наше лампи. Як я сказав вище, як драйвер я використовую наявні 9х3W, готові розпаяні зі світлодіодами хустки теплоотводов підключені послідовно. На жаль на цьому все. У продовженні нас чекає тестування роботи лампи, а так же надійності і часу шкарпетки шелаку після поляризації цієї лампи.
Перші фото зібраної лампи і результат нанесення. 10 днів по тому:
Твоя рожа нагадує мені Париж, так і хочеться з'їздити.
Продовження тестування, другі 2 тижні шкарпетки в статті: шелак своїми руками.
Поки куплена фабрична УФ лампа для професійного манікюру припадає пилом на полиці, я вирішив удосконалити зібрану ультрафіолетову лампу для нігтів своїми руками. Для затравки.
- в 2 рази потужніша
- ще більш швидкої поляризацією
- без перегріву (на кулер)
Встановлено світлодіоди на радіатори, радіатори приклеєні до кришки кришці лампи (кришці распаячних коробки) чекаю поки схопиться термоклей.
400 нм 18 * 3Вт = 54ВтLed лампа для манікюру - 3 версія, вже готова!
- зупинився на 7 Вт світлодіодним потужності
- без перегріву (без вентиляторів)
- Таймер +30, 60, 90 sec
- примусове виключення
- Управління 1 кнопкою
- Індикація 2 світлодіодами
Вчора була зібрана і протестована УФ LED лампа в реальних умовах. На перший погляд лак впевнено затвердевал при сушінні кожного шару 40 секунд, єдине, що мені не сподобалося, це погана сушка великого лаку на великому пальці, в усьому винне розташування світлодіодів на кришці і не можливості висвітлювати збоку.
Так як це тестовий зразок, тестування в цілому пройшло успішно і великий палець поляризовался додатково. А як сушіння і шкарпетки поки рано судить час покаже. не забуваємо, що продовження цієї статті не за горами, як результати тестів які з'являться в найближчі 2 тижні!
Вже пройшов тиждень, після нанесення шелаку результат відмінний, лак на місці дружина в захваті тільки по тому що за цей час нігті гнулися і чіплялися за тверді об'єкти а лаку все одно! Тестування триває!
Минуло 2 тижні: лак на нігтях тримається впевнено. Швидше за все через якість лаку через тиждень шкарпетки з'явилися ледве помітні мікро тріщини. До кінця 2 тижні на кінцях нігтів (вказівний і середній) їх стало так мало. Здається що ні тріщини а брудний лак, на темних лаках це було б не помітно.
Як сказано вище пояснення цьому неякісний лак або необхідно в технологію додати знежирення кольорового лаку перед нанесенням закріплювача. Так само хотілося б відзначити що закріплювач на відміну від бази і кольорового лаку OPI використовувався фірми Entity One. 2 тижні не поганий результат, але завжди є куди прагнути.
Після зняття цього лаку нігті не пошкоджені, я б сказав вони стали міцнішими, більш щільні.
У той же день були нанесені лаки інших виробників. Для тих хто часто пере, миє посуд, колупається нігтями в зубах на кінцях вказівних і середніх пальцях відламалися невеликі частини лаку (випробуваний 1) вже через тиждень. У дружини (випробуваний 2) через хутро ушкодження трапилося таке ж (ножем), так само через тиждень.
Технологія була дотримана. Так само хотілося б додати що кінчики нігтів були якісно запечатані!
Одне можу завантажити точно, Стійкість шелаку після поляризації ультрафіолетової лампи для нігтів зібраної своїми руками помітно краще ультрафіолетової лампи з люмінесцентними лампами. (Тільки для лаків підтримують світлодіодну поляризацію).
УВАГА. Мікротріщини утворюються в місцях вигину нігтів, як правило вказівний і середній палець. Не у всіх, тільки у тих у кого тонка нігтьова пластинка або ніготь ушкоджений, наприклад тріснув в цьому місці, який шар б ви не наклали ці тріщини рано чи пізно проявляться.
ВИСНОВОК від якості сушки, лампи, лаків це ніяк НЕ ЗАЛЕЖИТЬ.
До цього дня лампа використовується, як ОСНОВНА і єдина. І після використаних раніше ламп промислового виробництва, я сумніваюся, що знайдеться краще ніж цей самопальний агрегат.
