Сучасні приватні будинки і котеджі облаштовуються більш ефективним способом опалення. Водяні теплі підлоги являють економний і комфортний вид обігріву приміщень.

Укладання водяної теплої підлоги досить проста і доступна кожному домашньому майстру. Однак потрібно брати до уваги, що неполадки, що виникли на одній ділянці, зажадають відключення всієї системи. Майбутній ремонт має досить високу вартість.

Потрібне обладнання для монтажу теплої підлоги

Щоб забезпечити ідеальні умови обігріву приміщення, потрібне використання високоякісних компонентів для облаштування опалювальної системи:

• труби, виконані з сучасного матеріалу, виготовленого із застосуванням високих технологій. Це може бути пластикові або металопластикові вироби. Їх якість повинна гарантувати повну герметичність системи, легкий вигин руками. Для складання системи опалення потрібно виключити стикування труб, в цій конструкції повинні бути використані цільні труби необхідної довжини. Терміни експлуатації труб і будівлі повинні бути практично однаковими.

Особливими вимогами до труб, призначеним для збирання опалювальної системи типу «водяна тепла підлога» є: стійкість до накопичення відкладень на їх внутрішній поверхні, що впливають на стан всієї системи, включаючи опалювальний агрегат. Вартість цих сучасних виробів відповідає їх якості;

• матеріалом для термоізоляції статі можуть служити пінопласт, один з видів утеплювача і його модифікації. Спеціалізований спінений поліетилен, терамплен, з наклеєною фольгою, що має розмітку для рівномірного розміщення труб. Ізоляційний шар повинен мати товщину, що перевищує 22 см. Легкість виконання робіт забезпечена, але при цьому слід враховувати високу вартість виробу.

Стіна і нагрівальні елементи повинні бути ізольовані демпферного стрічкою;

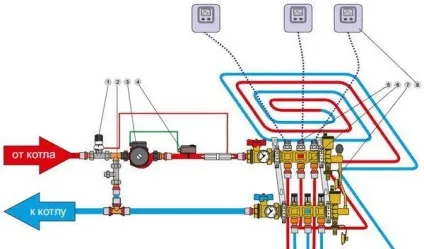

Для коректної роботи водяної теплої підлоги, схема повинна бути оснащена необхідним обладнанням:

• колектор з легованої сталі з комплектом регульованих витратомірів,
• кульовими кранами,
• електромеханічним схема, в єдиному корпусі якої розміщені електродвигун, редуктор, датчик, блок управління (або сервоприводом),
• з'єднувальним елементом «євроконус», що представляє систему з накидною гайки, обжимного кільця і ​​конуса,
• насосно-змішувальним блоком, для підтримки постійної температури у вузлі подачі теплоносія,
• шафою для розміщення колектора з розподільником опалювального контуру і вузлом, призначеним для підтримки потрібної температури в кожному приміщенні.

Збірка водяної теплої підлоги

Монтування конструкції водяного опалення починається з підготовки основи, на якій зводиться схема, прокладки гідроізоляції і теплоізоляції, укладання труб опалення:

• якість конструкції залежить від стану основи, на якому передбачається його пристрій. Основні вимоги - це його міцність, рівна і суха поверхня;
• укладка гідроізоляції повинна проводитися внахлест, з великим запасом накладки полотнищ. Необхідно також забезпечити деякий припуск полотна на стіни. Вся конструкція повинна бути скріплена за допомогою будівельного скотча.
• по периметру всієї площі монтажу необхідно прокласти демпферну стрічку. Ця процедура необхідна для компенсації температурних перепадів при заливці і сушінні цементних сумішей;
• для більш високого збереження тепла опалювальної структури проводиться укладання теплоізолюючих матеріалів. Терамплен має високу ефективність відображення тепла до поверхні підлоги.

Іншими варіантами теплоизоляторов можуть служити профільні пресовані плити з конструкцією спеціальних поглиблень для укладання труб. Оптимальна товщина теплоізоляції - близько 50 см. Вартість плит значно нижче ціни терамплена.

• в підготовлену конструкцію проводиться укладання труб. Для качественног теплого водяного статі допускаються пластикові та металопластикові вироби високої якості. Якщо схема передбачає велику кількість перегинів труб, необхідно віддати перевагу пластиковим високоміцним трубах.

Металопластикові труби мають високий коефіцієнт передачі тепла. Прогрів підлоги за допомогою таких виробів проводиться швидше.

Основні правила складання водяного теплої підлоги

Приступаючи до збірки конструкції своїми руками, слід дотримуватись рекомендацій і порад фахівців. Можна скористатися консультаціями майстрів на сайтах будівельних компаній. Правила, яких слід дотримуватися при виконанні монтажу:

• схема укладання труб в місцях розташування зовнішніх стін, дверей та інших об'єктів, пов'язаних з доступом холодного повітря повинна бути виконана в більш стислому вигляді, ніж в центральній частині приміщення. Рекомендується витримувати відстань від стіни до крайньої труби теплового контуру не менше 12 см .;
• крок між трубами повинен бути не менше 10 см і не більше 30 см. Зазор менший е 10 см зажадає збільшення довжини прокачування, наслідком цього буде погана циркуляція теплоносія. Відстань понад 30 см може порушити рівномірність нагріву поверхні підлоги. На території покриття підлоги будуть спостерігатися холодні і теплі області;
• необхідно виконувати довжину контура не більше 100 метрів;
• ділянки трубпровода, розташованих під стиками плит теплоізоляції, поміщають в металеві гільзи;
• планування декількох опалювальних контурів в системі теплого водяного статі, зажадає розташування шафи з керуючим колектором в місці, не утрудняє легкого доступу до всіх його Настроювальна і регулюючим елементів;
• схема монтажу може бути обрана користувачем на підставі особливостей і призначення приміщення, типу використовуваних труб. У будь-якому варіанті виконується обов'язкова їх фіксація. Це може бути застосування хомутів, плит теплоізоляції зі спеціально обладнаними пазами для кріплення конструкції або комбінація варіантів фіксації.

Перевірка герметичності конструкції

Виконана складання конструкції закінчується її з'єднанням до системи водопостачання. Щоб виключити можливість протікання готового теплої підлоги, потрібна його попередня перевірка шляхом окремої подачі води в кожен контур системи теплої підлоги.

При цьому відбувається видавлювання повітряних пробок через спеціальні зливні заглушки. Ця операція необхідна для того, щоб уникнути пошкодження автоматичних воздухоотводов через велику ймовірність попадання в них пилу і сміття.

Опресовування трубопроводу водяного статі під подвійним робочим тиску

Зібране пристрій витримується наповненим водою, не менше 48 годин. Більш тривала витримка схеми під тиском води, на думку фахівців, дає більші гарантії безпеки її подальшої роботи.

Самі незначні порушення герметизації зажадають обов'язкової розбирання дефектного ділянки, усунення неполадки, ретельної збірки і повторного випробування.

Гідравлічне випробування повторюється для всієї системи в тому ж режимі.

Фінішне вирівнювання статі

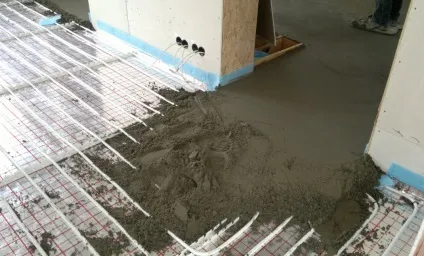

Після випробування системи тиском води, приступають до остаточного завершення монтажу. Останній етап всієї роботи - фінішна заливка підлоги.

При використанні металевої сітки, яка виконує роль арматури, потрібно дотримуватися наступних розмірів сітки:

Всі роботи, пов'язані з оформленням статі і ремонтом приміщення можна виконувати, при необхідності, до чинного опаленням. При цьому перевіряється ефективність обігріву приміщення, проводиться необхідна регулювання температурних параметрів для кожного приміщення.

Терміни служби водяних теплих підлог - значні. Правильна експлуатації системи дозволить використовувати її не менше 50 років.
