Укладання крокв технологія влаштування

Існує два типи кроквяної системи, які, як правило, застосовують будівельники, виконуючи монтаж покрівлі: наслонние і висячі. У матеріалі даної статті мова піде про те, як правильно здійснити монтаж системи крокв двосхилим покрівлі Похилі типу.

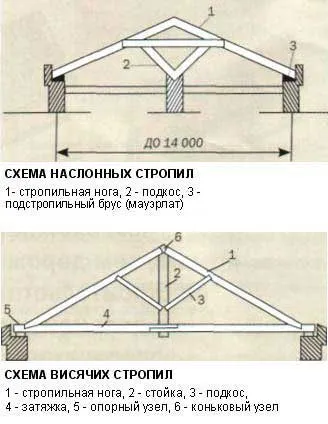

Схема структури стропильних систем.

підготовчі заходи

Перед тим як приступити до безпосередньої установки кроквяної системи покрівлі. необхідно привести в порядок стіни і перекриття будинку. Що мається на увазі? Наприклад, матеріал, з якого споруджуються стіни, часто має невелике розходження за розміром. Виконуючи монтаж кожного вінця або ряду, ці розбіжності, як правило, накопичуються. Звичайно ж, їх можна візуально і не помітити, але якщо застосувати схил або рівень, то ви переконаєтеся в тому, що стіни будинку мають різну висоту (на 1 - 2 сантиметри), може бути і більше, і кути будови будуть далеко не 90 градусів . Виходячи з цього, перед тим як приступити до монтажу покрівлі, необхідно провести заміри всіх стін і кутів, після чого по максимуму вирівняти все, що можна.

Якщо для зведення будівлі застосовувався піноблок або цегла, вирівнювання роблять за допомогою цементно-піщаної стяжки. Якщо будинок з дерева, вирівнювання виконується за допомогою прокладок з деревини.

Всі ці вирівнювання необхідні для того, щоб елементи кроквяної системи можна було робити за шаблоном, а не виконувати на місці підгонку кожної крокви. Крім усього, інструкція по монтажу системи крокв передбачає розрахунок навантаження на кожен її вузол з умов, що початкова поверхню строго горизонтальна, а примикання стін (кути) - прямі. Якщо будуть присутні розбіжності, розрахункові величини не зможуть забезпечити необхідною надійності системи крокв.

Для пристрою системи крокв покрівлі вам знадобляться наступні інструменти:

• молоток;
• пила;
• дриль;
• шуруповерт;
• вимірювальний інструмент (рівень, висок і т.д.);
• риштування.

• цементно-піщаний розчин (при необхідності вирівнювання поверхні);
• гідроізоляційний матеріал;
• брус (мауерлат) з перетином 150х150 мм;
• брус (крокви) з перетином 70х150 мм;
• брус (прогін) з перетином 70х150 мм;
• шпильки М12;
• металеві з'єднувачі для дерева;
• металеві пластини;
• цвяхи 100 і 150 мм;
• стягнуті шпильки або болти.

Мауерлат - навіщо він потрібен?

Мауерлат - це товстий брус, найчастіше з перетином 150х150 мм, який укладається паралельно коника покрівлі вздовж осі стіни (від фронтону до фронтону). Він призначений для рівномірного розподілу навантаження по всій стіні будівлі і служить фундаментом даху, на який спираються крокви. Інструкція по монтажу кроквяної системи може бути і без мауерлата. Тоді монтаж крокв виконується безпосередньо до балок перекриття. В цьому випадку балки і стіни повинні мати достатню міцність, так як виникає сконцентрована навантаження в місці опори крокв. яку мауерлат рівномірно розподіляє по всій стіні конструкції.

Інструкція кріплення мауерлата до стіни будівлі виглядає так:

Варіант перший. Зверху по стіні заливається бетонна стяжка, в яку в вертикальному положенні вмуровують шпильки М12, як правило, з відстанню не більше 2 м. Висота шпильок повинна бути на 3 см більше товщини мауерлата. Цього буде достатньо, для того щоб якісно притягнути мауерлат за допомогою гайки з шайбою.

Варіант другий. Цей варіант має відміну від попереднього лише в тому, що шпильки вмуровують безпосередньо в процесі цегляної кладки стіни. Для більшої надійності, необхідно використовувати шпильки більшої довжини.

Варіант третій. Між рядами цегляної кладки, що не менше ніж за 3 ряди, виконується укладання шматків товстого дроту. Дріт повинна мати таку довжину, якої буде достатньо для обв'язки мауерлата.

Якщо ваше будова дерев'яне, то мауерлат кріпиться за допомогою звичайних цвяхів (шурупів, саморізів) із застосуванням металевих перфорованих з'єднувачів.

Крокви: призначення, монтаж

Крокви - це похилі балки, які виконані найчастіше з бруса з перетином 70х150 мм.

Інструкція по монтажу крокв покрівлі передбачає їх розташування один від одного на відстані від 600 до 1000 мм.

Перший вид підходить тільки для легких і невеликих дахів (до 250 м²). Для цього нижній край крокв зрізаємо під необхідним кутом (кут ската покрівлі) і наскрізь через крокви закріплюємо його цвяхами до балки. Можна для цього застосувати і металеві з'єднувачі для дерева.

Другий вид - кріплення до мауерлату. Слід зазначити, що крокви в обов'язковому порядку повинні ставитися вирізом на мауерлат і виріз робиться саме в крокві. Ніколи не потрібно робити прорізи під крокви в самому мауерлат, це абсолютно не додасть з'єднанню міцності, але зате послабить мауерлат.

Стропіли до мауерлату закріплюються за допомогою двох цвяхів, щоб не відбулося зміщення.

Після установки крокви на мауерлат, в нього хрест-навхрест по обидва боки вбивається по 2 цвяха, забивати цвяхи необхідно наскрізь через крокви, прямо в мауерлат. Таким чином, ці цвяхи будуть тримати крокви від зсуву вправо або вліво. Після цього перпендикулярно поверхні верхнього ребра крокви забивається ще один цвях - він дозволить виконати міцну і остаточну фіксацію крокв.

Інструкція по кріпленню крокв в коньковой частини покрівлі передбачає 2 основні види:

1. Встик. Під кутом (рівний розі ската покрівлі) обрізається верхній край крокви. Після чого це крокви впирається з протилежного боку конструкції в таке ж під кутом обрізане крокви. Для кріплення застосовуються цвяхи (150 мм), які по одному забиваються в кожне з крокв. Для збільшення міцності можна застосувати металеву пластину.

2. У нахлест. Цей спосіб має відмінності від попереднього лише в тому, що крокви стикаються не своїми торцями, а бічними площинами. Скріплюються крокви за допомогою шпильок або болтів.

Монтаж кроквяної системи має наступне правило: найоптимальнішою довжиною вільно висить крокви є довжина 4 - 5 метрів. Якщо необхідно застосувати для покрівлі крокви з довжиною, наприклад, 6 метрів, то це можливо тільки з використанням бруса з більшою товщиною перетину кроквяної ноги. як мінімум 100х200 мм. При довжині кроквяної ноги більше 6 метрів буде потрібно застосування прогонів - додаткової опори під крокви.

Прогін: призначення, установка

Прогін - це додатковий опорний брус, який служить для підпірки крокв. Керівництво по монтажу кроквяної системи визначає оптимальну відстань між мауерлатом і прогоном (прогоном і коником) не більше 4 - 5 метрів.

Варіанти установки прогону з різними опорами.

Виставляємо стійки вертикальні на раніше встановлений під них мауерлат, на них виконується укладання прогону. Так як дані стійки відчувають тільки вертикальне навантаження, то вони не мають потреби в надмірно надійному кріпленні.

Виходячи з особливостей конструкції перекриттів або стін будівлі, можна сперти прогін, наприклад, на поздовжню стіну. По обох краях прогону необхідно зробити упори, між верхньою і нижньою балками прогону монтуються похилі балки. Даний упор буде захищати прогін від можливого зсуву.

Потім потрібно встановити між поздовжніми верхніми балками прогонів распирающие горизонтальні балки. Основна функція цих балок - запобігання «складання» даху всередину. Для цієї мети підійде подібна крокви балка з перетином 70х150 мм (може бути і з меншою міцністю). Укладання балок виконується таким чином, щоб вони змогли распереть прогони, попередньо по торцях цих балок робимо заріз в чверть. Для їх кріплення буде досить і двох цвяхів, забивати їх потрібно по одному з кожного краю балки.

Деякі нюанси монтажу обрешітки

Схема розрахунку та встановлення обрешітки даху.

Після того як виконано монтаж всієї кроквяної системи, можна переходити до обрешітки. Монтаж обрешітки крокв необхідний для укладання покрівельного матеріалу. Технологія виконання обрешітки безпосередньо залежить від виду покрівельного покриття. Для обрешітки може бити використаний такий матеріал, як фанера, плити OSB, дошки, тес, які укладаються або впритул, або вразрядку.

Якщо ви плануєте для обрешітки використовувати бруски, дошки, то слід знати, що вони повинні бути не нижче 2 сорту. На думку фахівців, для обрешітки краще використовувати обрізну дошку, без сучків і завширшки не більше 140 мм.

Суцільні обрешітки з дошки (тесу) на крокви зазвичай укладаються горизонтально коника. Однак буде краще, якщо спочатку на крокви, паралельно коника, через кожні 500 - 1000 мм укласти брус, а на нього вже буде виконана укладка обрешітки уздовж спуску (від коника до карнизного звису).

Оскільки дошки обрешітки можуть жолобитися, утворюючи тим самим з одного боку опуклості (горби), а з іншого - угнутості (лотки), настил обрешітки необхідно виконувати так, щоб лотки були вгорі. В такому випадку, що протікає через покрівлю вода, буде потрапляти на лоток і стікати вниз. В іншому випадку, при пошкодженні покрівельного матеріалу, вода обов'язково потрапить в горищне приміщення.
