Трубошпунт берегсталь опис і характеристики, по берегсталь

Трубошпунт - шпунтові палі, виготовлені з цільної труби з привареними до неї замками типу «Берегсталь». Трубошпунт характеризується значними моментами опору та інерції, тому його можна застосовувати на найвідповідальніших об'єктах зі значними навантаженнями.
Спеціально для проектувальників, які працюють в таких сферах як: будівництво гідротехнічних споруд, берегоукріплення, спорудження причалів і портів, побудова котлованів і нульовий цикл, каталог надає можливість завантажувати перетину шпунтових паль в форматі .dwg.

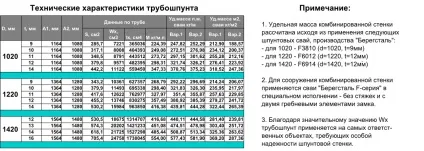

Примітки до каталогу трубошпунта «Берегсталь».

1. Опис конструкції.

Паля шпунтова трубчаста з замками типу «Берегсталь» являє собою металеву конструкцію, що складається зі сталевої електрозварні прямошовних труби великого діаметра (ГОСТ 10704, ГОСТ 10706) і приварених до неї сполучних елементів - сталевих безшовних горячедеформірованних профілів (ГОСТ 8732-78), що утворюють замок при з'єднанні з наступним виробом.

2. Умовне позначення трубошпунта.

Маркування трубошпунта відповідає застосовуваної для його виготовлення труби. Приклад: T1020x9 - трубошпунт з труби діаметром 1020мм з товщиною стінки рівній 9мм.

3. Кількість і положення замків.

До трубі може бути приварене два або більше сполучних елемента (замка), що дозволяє отримувати різні варіанти збірки

4. Довжина вироби.

Виріб виготовляють довжиною від 6 до 36м. За погодженням виробника і замовника допускається приварювати з'єднувальний елемент виготовляти завдовжки менше довжини труби. Для забезпечення необхідної довжини допускається стикувати труби і профілі поперечними зварними стиками.

5. Антикорозійний захист.

На вимогу замовника на виріб наносять захисне лакофарбове покриття, характеристики і технологія нанесення якого визначаються споживачем по погласованію з виробником.
