Під час проведення електромонтажу практично у кожної людини може виникнути необхідність з'єднати один провідник з декількома лініями, що відходять, які в подальшому будуть іти на освітлення, розетки або потужні електроприлади. Використовувати комутації для скручування буде досить небезпечно, так як в цьому випадку ви можете зіткнутися з проблемою короткого замикання. Саме тому краще всього використовувати безпечну систему, яка має назву крос-модуль.
Це досить компактні пристрої, які ще називаються модульними розподільними блоками або РБ. У цій статті ви дізнаєтеся для чого потрібні і де застосовуються крос-модулі.

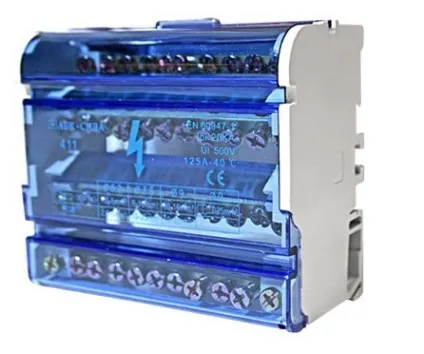

конструкція пристрою

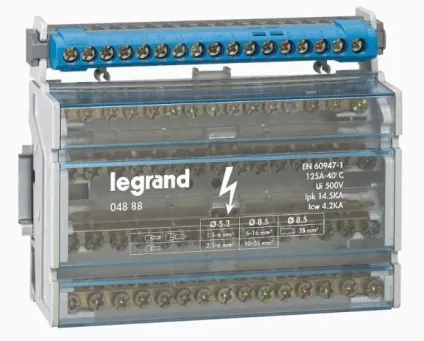

Модульний розподільний блок складається з декількох розподільних шин, які ізольовані один від одного. Кількість шин може бути досить різноманітним і все буде залежати від моделі пристрою. Шини можуть виготовлятися з міді або латуні. Також в конструкцію цієї системи будуть входити гвинтові затискачі, які в подальшому дозволяють здійснювати швидку комутацію проводів різного перерізу.
Корпус блоку виготовляють з термостійкого пластика. Саме він дозволяє зробити пристрій повністю безпечним. Крім того, конструкція крос-модуля оснащена спеціальною кришкою, яку при необхідності можна буде легко підняти і зачистити контакти від попадання сторонніх предметів. Після переходу в сучасні магазини ви зможете помітити, що крос-модулі можуть бути:
На даний момент відміну нульового розподільного блоку від фазного полягатиме в тому, що друга продукція здатна витримувати більш високі навантаження. Крім цього, також слід пам'ятати про те, що вироби можуть бути однополюсними або багатополюсними. Якщо модульний розподільний блок матиме кілька полюсів, тоді він також може використовуватися і для збірки трифазних щитів.

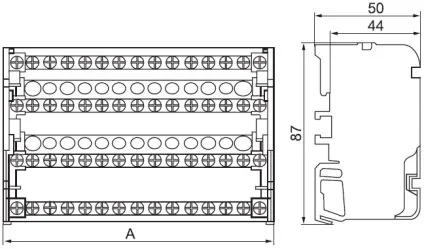

Технічні характеристики крос-модуля також можуть бути різноманітними. Вони розраховуються на струмовий навантаження від 80 до 500 А. Також можуть існувати відмінності перетину на вході і на виході. Щоб вибрати найбільш підходящий варіант, вам обов'язково необхідно скласти схему свого розподільного щитка. Тільки після цього ви зможете перейти до здійснення правильного вибору.
Важливо знати! Вам необхідно пам'ятати, що існують кросові модулі, призначені для комутації цифрових мереж. Вони мають назву оптичні крос-модулі.
Галузь застосування

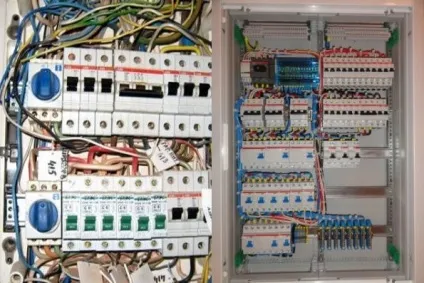

Тепер ви вже зрозуміли, що призначення крос-модуля - це комутація проводів в щитку. Дійсно після використання цього пристрою ви зможете помітити, що електричний щиток став виглядати більш професійно. Щоб в цьому переконатися ви можете подивитися фото нижче:
Також вам необхідно пам'ятати про те, що застосування цих виробів дозволяє швидше розібратися в схемі електрощита, а це дозволяє значно прискорити ремонтні та електромонтажні роботи. Також крос-модулі застосовують при монтажі головної заземлювальної шини. В цьому випадку розподільний блок буде грати роль клемника.
підключення
Тепер ви точно знаєте, що таке крос-модуль, навіщо він потрібен і які розміри може мати. Якщо ви бажаєте купувати модульний розподільний блок, тоді слід вибрати наступних виробників: ABB, IEK, Legrand, або Schneider Electric. У роботі цього пристосування особливу роль відіграє якість матеріалів, з яких воно виконано.
