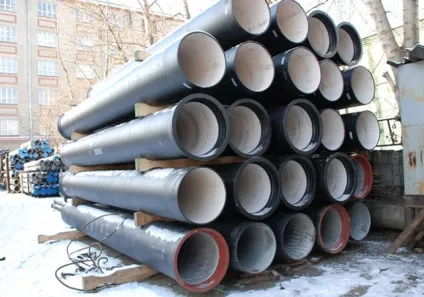

Що таке ВЧШГ?

Перш за все слід зазначити, що для терміна труба ВЧШГ розшифровка досить проста: це труба з високоміцного чавуну з кулястим графітом.

Як відомо, чавун містить велику кількість вуглецю. Шляхом обробки металу в сталеплавильному апараті форсованим доступом повітря, насичує розплав киснем, отримують сталь, в якій вуглецю значно менше. Надлишки вуглецю йдуть в що утворюється в процесі плавки вуглекислий газ.

Сталь в порівнянні з чавуном має наступні переваги:

• велика стійкість до різких (ударним) навантаженням;
• кращі показники пластичності і в'язкості, що забезпечують додаткову міцність матеріалу.

Основний недолік стали - схильність до корозії, яка утрудняє застосування сплаву в системах каналізації. Для вирішення цієї проблеми можна створювати на поверхні сталевих труб захисне покриття (цинкове, хромове і т.д.) або випускати сталь спеціальних нержавіючих марок (з додаванням до складу ванадію, титану, хрому та інших речовин), проте в тому і в іншому випадку ціна виробів помітно підвищується.

Вихід зі становища знайшли в 1943 р коли під час чергового з'їзду Американської Асоціації ливарників була внесена ідея про можливість модифікувати форму міститься в чавуні графіту з метою управляти його властивостями. В результаті через дуже нетривалий час учений К. Мілліс домігся заміни в сірому чавуні раніше існуючої пластинчастої форми графіту на кулясту.

Здійснити це вийшло при введенні в розплав магнію в невеликій кількості. В результаті кінцевого покупця став доступний дуже стійкий до корозії недорогий матеріал, в українській мові і позначається абревіатурою ВЧШГ.

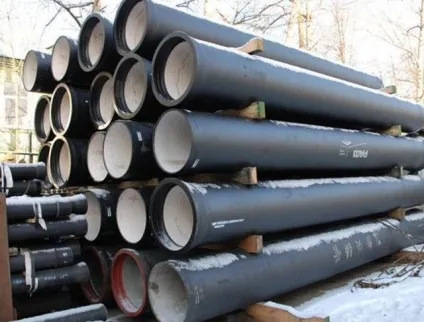

Характеристики та області застосування матеріалу

Властивості чавунних труб ВЧШГ на терріторііУкаіни регламентуються ГОСТом 7293-85.

• чудові ливарні якості;
• висока міцність, що гарантує довгий термін служби виробів;
• хороша пластичність в поєднанні з в'язкістю;
• стійкість до точок виникає концентрованого напруги;
• здатність добре переносити навантаження циклічного характеру;
• можливість обробки виробів різанням;
• безпеку матеріалу, екологічна чистота і можливість повної переробки непридатних виробів;
• стійкість до підвищених значень тиску і температури;
• збереження працездатності при перепадах зовнішньої температури і вологості;
• можливість транспортувати хімічно агресивні середовища.

Хто має такі технологічні параметри матеріал може застосовуватися:

1. Як альтернатива сірому чавуну - зі збільшенням терміну служби і інших важливих показників.
2. В якості заміни стали - крім зменшення вартості продукції, достоїнствами такого технологічного рішення є зниження витрати металу і спрощення процесу лиття.
3. Замість сплавів на основі різних кольорових металів - як і в другому випадку, головна вигода заміни - зниження ціни матеріалу.

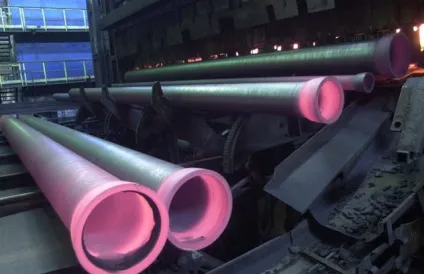

Методики виробництва труб з ВЧШГ

Оскільки чавун високоміцний з кулястим графітом дуже затребуваний в промисловості, його виробництво з кожним роком набирає обертів, отже, зростає і кількість методів отримання цього недорогого якісного матеріалу.

На сьогоднішній день поряд з традиційною присадкою - магнієм - активно застосовуються такі речовини, як кальцій, рідкоземельні метали та інші.

Все ж найпопулярнішим, почасти внаслідок звичності, є процес з використанням магнію або магнийсодержащих присадок (лігатури).

Отримувані на виході розміри труб ВЧШГ не впливають на спосіб їх виготовлення. На сьогодні найбільш дешево і технологічно переважно лиття таких виробів.

Вимоги до труб ВЧШГ

Система пред'являються до таких трубах вимог досить заплутана, регламентується як ГОСТом, так і іншими нормативними документами.

Наприклад, при конструюванні з ВЧШГ пролягають під землею трубопроводів особливості складання цих контурів визначає СП 40-106-202.

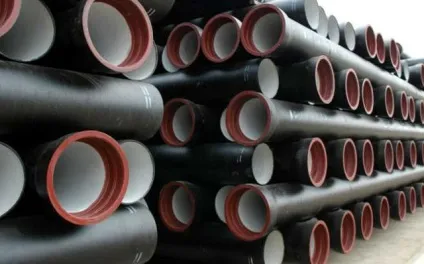

Однак в тому і в іншому випадку сортамент виробів регламентуються ГОСТом 9583-75, згідно з яким за товщиною стінок виділяють три класи труб: ЛА, А, Б. Для кожної товщини стінок передбачена своя система типорозмірів, що включає такі параметри, як умовний прохід, зовнішній діаметр вироби , маса труби в залежності від довжини (передбачені значення в діапазоні 2-10 м з кроком 1 м) і маса погонного метра продукції.

У підприємств є можливість виготовляти продукцію відповідно до ТУ. Наприклад, завод «Вільний сокіл» випускає труби ВЧШГ не тільки з розтрубами, але і з можливістю фланцевого з'єднання.

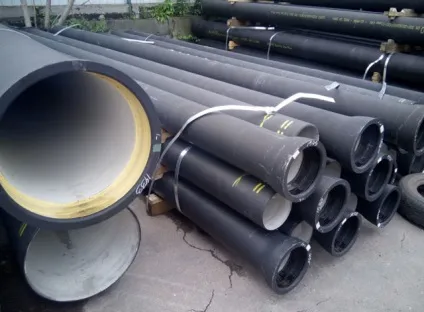

Для передачі по водопроводу з даного матеріалу питної води виробляються труби ВЧШГ з ЦПП (покриття цементно-піщану), що виключає утворення в трубі шлаку і підсилює захист внутрішньої поверхні виробу від корозії. В результаті якість води, що постачається відповідає СанПіН.

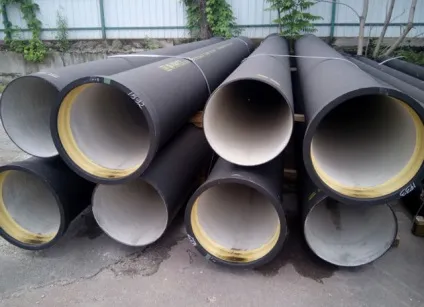

ЦПП забезпечує трубі як пасивний захист (в якості покриття на поверхні виробу), так і активну (під час намокання в мікропорах труби утворюється гідроксид кальцію, пасивуючий залізо з утворенням поверхневої плівки і таким чином оберігає його від руйнування в результаті корозії).

Особливості з'єднання виробів

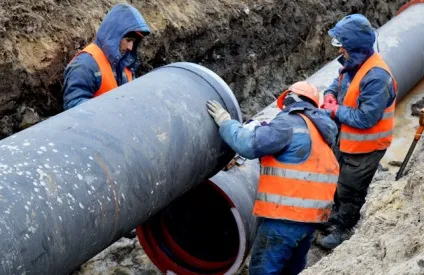

Монтаж труб ВЧШГ здійснюється двома способами: електрозварюванням і з'єднанням в розтруб.

Перший варіант здійснюється із застосуванням спеціальних електродів.

Алгоритм створення розтрубного з'єднання:

1. Очистити внутрішню поверхню розтруба, видаливши бруд, жир, частинки піску і т.п. Те ж зробити з кінцем другої труби, перевіривши наявність фаски і в разі необхідності нарізавши її самостійно. Змастити торець спеціальною пастою.
2. Перевіривши цілісність манжети, скласти її в формі серця і з невеликим зусиллям ставити в розтруб. На відкриту область вироби нанести пасту.
3. Рівне встановити кінець другої труби з нанесеною на відстані глибини розтруба мінус 1 см відміткою в розтрубі, зафіксувати підручними засобами і спресувати з'єднання.

У разі сумлінного виконання з'єднання зібраний контур прослужить довго, не вимагаючи термінового ремонту.
