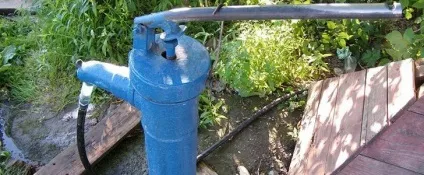

Трубчастий колодязь для води

Технологія проходки трубчастого колодязя і сам пристрій являє собою традиційну свердловину. Вона також обладнується фільтром, підйомної та насосної системою. При бурінні на великі глибини або проходці в нестійких породах обсаджувати колоною труб. Попередження обвалу грунту і стінок стовбура вважається необхідною операцією, особливо під час бурових робіт і експлуатації свердловини. З'єднання труб різьбове, що забезпечує герметичність і виключає підсос повітря під час роботи насоса. Такі колодязі вважаються капітальним гідротехнічною спорудою. Вони бувають мілкого і глибокого закладення.

Колодязі глибокого закладення від 40-50 метрів бурят ударно-канатним. а більше 50 метрів роторним або колонковим методом.

Пристрій трубчастого колодязя

Називати глибоко закладений ствол трубчастим колодязем неправильно, оскільки вертикальні виробки від 40 погонних метрів називаються свердловинами. Так само потрібно знати, що трубчастий колодязь має кілька різних назв - абиссинская свердловина. забивна свердловина, абісінскій колодязь і свердловина голка. Такі стовбури проходять після вивчення характеру грунтів, які належить пройти буром, долотом або коронкою. Стовбур буриться під діаметр основної обсадної труби до водоносного горизонту і обсаджується. Забійна частина колони, попередньо, перфорована і обладнана фільтром. Точка закладення виводиться на видалення від септиків, туалетів, сміттєвих ям і інших подібних будівель. Крім того, свердловину краще розташовувати на височини ділянки, якщо така є. Це пов'язано з деякими труднощами, так як рекомендується споруджувати підведення труб в будинок з ухилом в бік свердловини.
Важливим елементом пристрою є і зворотна відсипання, тобто заповнення глиною затрубного простору обсадної колони. Це робиться, щоб уникнути попадання води з поверхні землі. Далі роботи ведуться, як і при облаштуванні, наприклад, артезіанської свердловини.

Трубчасті колодязі глибиною до 9 метрів проходяться методом забивання труби в м'яких породах, без присутності гальки, валунів. З метою полегшення робіт, грунт в цій точці періодично можна зрошувати водою. Перед початком проходки викопується шурф з невеликим приямком. На трубу встановлюють фільтр. надягають важкі залізні бабу і кріплять хомут за допомогою болтового з'єднання. Другий металевий хомут з ​​подвійним блоком кріпиться на 2 метри вище фільтра. Встановивши трубу в центрі приямку, засипають шурф грунтом і утрамбовують.

Забивання труби здійснюється підйомом баби на мотузці, перекинутої через блок і різким спуском. Під вагою баби, що вдаряє по хомута, труба поглиблюється в грунт. І так, поки фільтр не увійде в водоносний пласт. До залишився на поверхні кінця труби приєднується насос. Робиться пробне прокачування для очищення фільтра від забруднення піском.

Переваги трубчастих колодязів

- низький рівень забрудненості води;
- можливість задати точку закладення близько до будинку;
- можливість отримувати воду з попередньо наміченого горизонту;
- щодо, чиста вода.

Недоліки трубчастих колодязів

Мінуси дрібних трубчастих колодязів:
- неможливість використання грунтових вод, що залягають нижче 7-8 метрів;
- обміління, результатом якого є неправильний вибір часу його копання і коливання рівня підземних вод;
- погіршення якості води через застою і збільшення, таким чином, мінеральних складових;
- розходження швів між кільцями, в результаті браку в роботі.

Будівництво трубчастого колодязя своїми руками

Будівництво того чи іншого підземної споруди грунтується на глибині залягання, дебите. якість води та характер грунтів. Слід знати, що пісок, глина та інші залягають пластами. А стелить пласти міцна порода, яка не пропускає рідину куди-небудь. Пробивати ж свердловину самостійно крізь міцний пласт надзвичайно важко.

Отже, є визначеність, що на ділянці водоносний горизонт залягає на глибині 15 і більше метрів. У цих умовах закладати шахтний колодязь нереально. І тому доведеться споруджувати трубчасту свердловину тому, що вода в ньому, проходячи через багато пласти, стає чистою, питною. Стовбур буриться і в отвір спускається сталева колона з декількох труб, з'єднаних муфтами. У забійній частині колона перфорується для фільтрації рідини.

Для проходки дрібного колодязя використовується тринога з колод або труб, діаметром не менше 50 мм. Знаючи глибину стовбура і характеристику породи, застосовуються:
- для дрібного і глинистого пісків - бурова ложка;
- для глин і суглинків - шнек;
- для щільних і кам'янистих грунтів - долото пірамідальної форми;
- для пухких і сипучих порід - желонка.

Щоб уникнути обвалу стінок стовбура опускаються періодично нарощувані обсадні труби. в яких вільно обертається породоразрушающий інструмент. Колона також запобігає потраплянню в свердловину брудної води з інших горизонтів. На першу, забійну трубу слід накрутити, так званий башмак, що оберігає нижній кінець обсадної колони. Оскільки діаметр черевика більше зовнішнього діаметра, то він є і своєрідним розширником-калібрувальник пробуреного отвори.

Шнек обертається ломом, протягнуто у отвір верхньої частини бура.

Є багато пристосувань для обертання інструменту. Після повного занурення, шнек витягується, очищається від породи, нарощується, і процес буріння триває до наміченого шару. Але з появою води, виникають питання. І один з них, що вона з себе представляє. При першій же можливості потрібно вибрати желонкою порожнину в забійній частини, щоб там збиралося більшу кількість вологи. Якщо набирається багато, то вважайте себе щасливчиком на довгий час. Вода прослужить ще довше, прочитавши молитву над новим джерелом. "Ти Сам освяти воду оцю: посли на ню святу Свою силу, на всяку супротивні детелей і дай всім пріемліющім з неї, пиття заради, або умовенія заради, здоров'я душі і тіла. Яко Тобі належить всяка слава, честь і поклоніння. "
