Трифазний випрямляч з нульовим виводом
Дана схема містить трифазний трансформатор T і три діода (вентиля). На малюнку 4.11 навантаження включається між точкою з'єднання діодів і нульовим виводом трансформатора.
Малюнок 4.11 Схема трифазного випрямляча з нульовим виводом

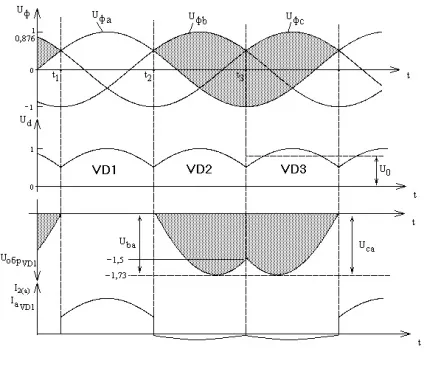

На малюнку 4.12 представлені графіки залежностей для струмів і напруг різних точок схеми випрямлення.
На інтервалі часу [t1; t2] фаза "a" має найбільший потенціал у порівнянні з іншими фазами щодо нульової точки трансформатора, тому діод VD1 знаходиться у відкритому стані і через нього протікає струм. На навантаженні напруга змінюється за законом обвідної фази "a".
У момент t2 відбувається перекомутація з VD1 на VD2, тому що потенціал фази "b" стає найбільшим по відношенню до нульової точки. До навантаженні прикладається фазна напруга.
На інтервалі часу [t2; t3] до першого діода прикладається лінійна напруга між фазами "b" і "a" і він знаходиться в закритому стані.
У момент t3 прикладається лінійне напруги Uca. так як відбувається перемикання вентилів (з VD2 на VD3).
До недоліком цієї схеми можна віднести:
- Високий рівень зворотної напруги (середня напруга - фазна, зворотне - лінійне), що не дозволяє використовувати дану схему при підвищених рівнях напруги.
- Струм у вторинному ланцюзі трансформатора протікає протягом однієї третьої частини періоду і має односторонній напрямок, що збільшує габаритні розміри трансформатора. Для виключення подмагничивания сердечника необхідно робити запас по намагніченості (зменшувати значення Bm), що призводить до додаткового збільшення габаритів трансформатора. Іноді в сердечник трансформатора вводять повітряний зазор.
- Нижчі якісні показники (K п. K0) в порівнянні з двонапівперіодною схемою випрямлення.
- Індуктивність розсіювання трансформатора впливає на форму випрямленої напруги, що є обмеженням по потужності. При цьому знижується рівень випрямленої напруги і зростають пульсації.
- З точки зору монтажу схеми - виключена можливість з'єднання вторинної ланцюга трикутником з - за нульового виводу.
Перевагами схеми випрямлення є:
- вищі струми навантаження в порівнянні з двотактної схемою (малі втрати через те, що в роботі бере участь один вентиль в будь-який момент часу).
- з точки зору монтажу - існує можливість розміщення напівпровідників на одному радіаторі.
4.8 трифазного бруківка схема випрямлення
Схема на малюнку 4.13 складається з двох трифазних однополуперіодних схемвипрямлення, що живляться від одних і тих же вторинних обмоток трансформатора і працюють на загальне навантаження.
Малюнок 4.13 Схематрёхфазного мостового випрямлення

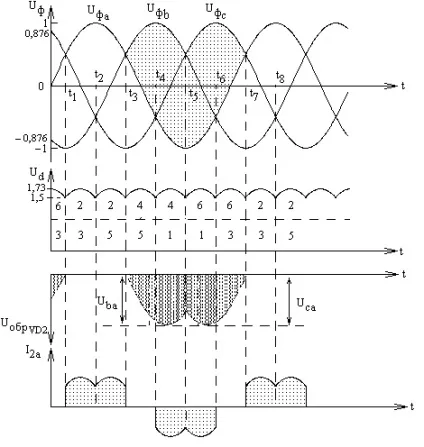

На малюнку 4.14 представлені графіки залежностей для струмів і напруг в різних точках схеми випрямлення.
Малюнок 4.14 Графіки залежностей для струмів і напруг
в різних точках схеми трифазного мостового випрямлення
На інтервалі [t1; t3] фаза "a" має найбільший потенціал по відношенню до інших фаз, тому діод VD2 працює два такту (тому що до анода прикладається "+"). У момент часу t3 відбувається перекомутація в катодного групі з другого на четвертий діод, тому що фаза "b" стає більш позитивною по відношенню до інших фаз.
На інтервалі [t2; t4] фаза "c" має більш негативний потенціал по відношенню до інших фаз. Негативний потенціал прикладається до катода п'ятого вентиля і він працює два такту.
До недоліків схеми можна віднести:
- Велике падіння напруги на внутрішньому опорі випрямляча за рахунок роботи двох вентилів, що не дозволяє використовувати схему при високих значеннях струму навантаження.
- Наявність двох радіаторів для анодної і катодної груп.
Перевагами схеми випрямлення є:
- Високе значення коефіцієнта випрямлення К0 і малий рівень зворотної напруги, що дозволяє використовувати схему при високих рівнях напруги.
- Мале значення коефіцієнта пульсацій в порівнянні зі схемою з нульовим виводом, що зменшує габарити фільтра, що згладжує.
- Можливість використання різних способів з'єднання обмоток трансформатора у вторинному ланцюзі.
-Відсутність одностороннього намагнічування сердечника трансформатора (струм у вторинному ланцюзі трансформатора - біполярний).
- Гарне використання трансформатора (струм у вторинному ланцюзі трансформатора протікає 2/3 періоду), що збільшує ККД пристрою.
- У зв'язку з вищепереліченим низку переваг дана схема знайшла дуже широке поширення.
;
