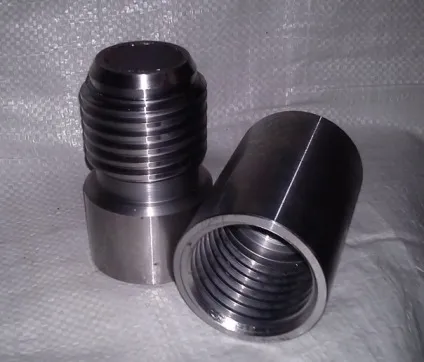

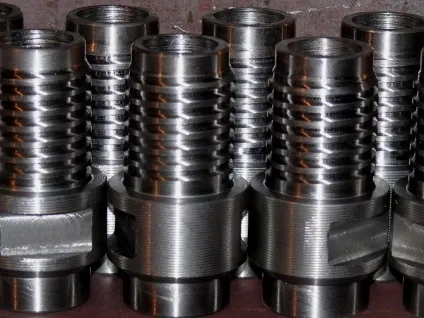

Існує безліч видів різьблення, але найбільш популярною можна вважати трапецеидальную і прямокутну різьбу, так як вони часто застосовуються у виробництві гвинтів важливих механізмів.
Свої назви обидва види різьблення отримали внаслідок свого зовнішнього вигляду, схожого на прямокутник і трапецію відповідно.
Переваги та недоліки трапецеидального виду різьблення
Кут профілю різьби в формі трапеції може становити від 15 до 40 градусів. У поєднанні з кутом профілю на виникнення тертя впливають також мастило і особливості поверхні деталей, при виготовленні яких могли бути використані різноманітні матеріали. Нульовий кут профілю прямокутної різьби дозволяє уникнути виникнення надмірного тертя об деталь, але на користь трапецеїдальної різьби можна сказати, що її радіальні зазори здатні виявлятися за допомогою розташування різьби по діаметру середини. У прямокутної різьби такий варіант визначення зазорів здійснюється по зовнішньому діаметру і внутрішнього.
особливості виготовлення

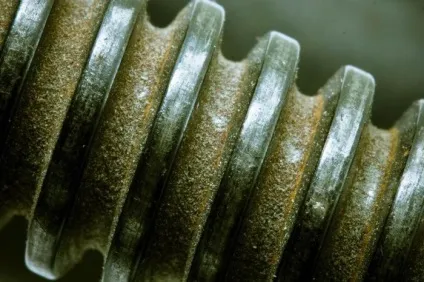

Різьблення, виконане у вигляді трапеції, є найбільш простий у виготовленні, тому її застосування так широко. Найчастіше при її виготовленні кут профілю виставлений в розмірі 30 градусів. Метод виготовлення такого різьблення не сильно відрізняється від виробництва прямокутної різьби. Головною відмінністю є особливість поверхні матеріалу і точності заготовки. Від цього виходять всі нюанси створення трапецеїдальної різьби.
Для нарізування різьблення першим способом необхідно до початку виконання робіт провести вимір «болванки» і проточити канаву для того, щоб різець зміг вийти. Потім, за допомогою шаблону, потрібно заточити чистової різець. При установці і закріпленні різця необхідно упевнитися в точності цієї дії. Визначити точність установки і закріплення можна при візуальному положенні різця: він повинен розташуватися паралельно осі майбутньої різьблення, на центральній прямий. За допомогою попередньо налагодженого верстата подається різець для створення різьблення на її профілі. Після виконання цієї дії необхідно перевірити готовий профіль. Для цього можна скористатися спеціальним шаблоном.
Другий спосіб має на увазі собою використання трьох різців при виготовленні різьби. У такій ситуації насамперед необхідно підготувати «болванку». Потім проводиться попередня заточка трьох різців, які будуть використані в подальшому. Після заточування різці встановлюються і перевіряються на надійність кріплення. Відштовхуючись від кута підйому, установка різців може бути здійснена в двох положеннях: навпроти осі різьби і вздовж сторін гвинтовий канавки.
На практиці можна зустріти ще один спосіб виготовлення різьблення в формі трапеції, який використовується у виробництві гвинтів. В цьому випадку необхідно подбати про попередню налаштування обладнання. За допомогою різця прорізається в повному обсязі канавка, а приблизно до середини. Далі різець замінюється на більш дрібний, і канавка дорізала до моменту, порівнянного з внутрішнім діаметром. Потім необхідно дорізати канавку до кінця за допомогою профільного різця. По завершенню робіт необхідно скористатися шаблоном або різьбовим калібром для перевірки остаточного результату.
Вище були представлені до ознайомлення варіанти виготовлення різьблення в формі трапеції, інакше - трапецеидальной. Якщо постаратися узагальнити всі способи, то можна скласти приблизний алгоритм, який буде виглядати наступним чином:
- Для виготовлення різьблення потрібно «болванка», тобто заготівля з матеріалу;
- Існує три види різців, призначених для нарізування різьблення. Їх необхідно заточити перед початком роботи;
- Потрібно подбати про спеціальне обладнання, яке буде використано для роботи, і підготувати його;
- Використовуючи перший різець необхідно зробити канавку глибиною не більше трьох чвертей;
- По дну канавки необхідно пройтися різцем для канавок;
- Довести до кінця різання канавки і зачистити боку профілю.
