Як теплового замку спринклерних зрошувачів можуть бути використані пластини скріплені легкоплавким елементом або скляні колби з підфарбованою рідиною з відповідним коефіцієнтом об'ємного розширення.
В межах одного приміщення, що підлягає слід встановлювати однотипні зрошувачі з однаковим діаметром вихідного отвору.
У табл. 3.2 наведені кольору рідини в залежності від номінальної температури руйнування теплового замка.
Відповідність кольору рідини номінальній температурі руйнування теплового замка
Номінальна температура Руйнування теплового замку # 730; С
Відмінністю дренчерних зрошувачів від спринклерних є відсутність теплового замка, в слідстві чого вихідні дренчерні зрошувачі відкриті.
Зрошувачі дренчерні призначені для використання в складі автономних, автоматичних, напівавтоматичних і з ручним пуском установок пожежогасіння, секцій зрошення і водяних завіс з метою локалізації вогнища загоряння і запобігання поширенню пожежі через віконні, дверні та технологічні отвори за межі обладнання, яке підлягає, зон або приміщень, а також для забезпечення прийнятних умов при евакуації людей з палаючих будівель. Крім того, дренчерні зрошувачі ефективно використовуються для охолодження технологічного обладнання, в тому числі резервуарів з сирою нафтою, а також для створення між об'єктами водяних завіс, які блокують поширення вогню. Конструктивно зрошувачі, в основному, складається з однієї цільної деталі, в результаті чого зрошувач має виняткову надійністю в експлуатації.
У дренчерних установках водяного пожежогасіння застосовуються дренчерні зрошувачі з увігнутою і плоскою розеткою (рис. 3.6. (А)) з діаметром вихідного отвору 8, 10, 15 і 20 мм.
Для створення водяних завіс з метою захисту вертикальних прорізів і огорож застосовуються дренчерні зрошувачі горизонтального виконання (рис. 3.6. (Б)) і щілинні зрошувачі (рис. 3.6. (В)).
Мал. 3.6. дренчерні зрошувачі
1 - дренчерний зрошувач з плоскою розеткою вниз; 2 - дренчерний зрошувач горизонтального виконання; 3 -дренчерний зрошувач щілинний
Для формування і розподілу по поверхні, що захищається більш інтенсивного, в порівнянні з розетковими зрошувачами, потоку вогнегасної речовини (води, води з змочувачем, водопінним розчином) існує зрошувач евольвентний (рис.3.7) .Оросітелі використовуються для гасіння та локалізації загорянь промислового обладнання, механізмів, стрічкових конвеєрів, ємностей і виробничих приміщень, складів, стоянок автотехніки, локомотивних депо та інших об'єктів, що містять легкозаймисті рідини і горючі матеріали, вугілля і торфи, продукти нафто-газопереробки, гумотехнічні і деревно-стружкові вироби, сипучі продукти та інші, синтетичні і природні матеріали.
Зрошувачі формують особливу структуру потоку вогнегасної речовини (ОТВ), яка характеризується плавним збільшенням інтенсивності зрошення від центру до периферії, забезпечуючи при цьому потужний спрямований потік ОТВ. При тиску понад 0,4 МПа в центральній частині водяного форс з'являється мелкодисперсная фаза, яка утримується від розсіювання в навколишнє середовище зовнішньої крапельної зоною потоку і інтенсивно турбулізуючими. (Рис.3.8.)
Мал. 3.7 Ороситель евольвентний
Зрошувачі встановлюються в будь-якому просторовому положенні.
Для зрошувачів даного типу особливо характерно:
- ефективне гасіння і локалізація горіння по площах за рахунок формування більш щільного потоку ОТВ в місцях сполучення зон зрошення;
- ефективне гасіння і зрошення точкових об'єктів, що вміщується в площі зрошення;
- робота за схемою: локалізація - гасіння. При цьому «водяній ковпак» надійно утримує в зоні гасіння полум'я;
- гасіння пожеж з елементами фільтраційного горіння і тління;
- при установці оросителя під кутом до площини гасіння і скорочення відстані до об'єкта гасіння, потік ОТВ, що володіє підвищеною кінетичної енергією, здатний відірвати факел від поверхні горіння і істотно скоротити час гасіння пожежі.
Ці унікальні якості зрошувачів розширюють область їх застосування і, в сукупності з раціональним витрачанням вогнегасної речовини. дозволяють істотно знизити вартість захисту одиниці поверхні.

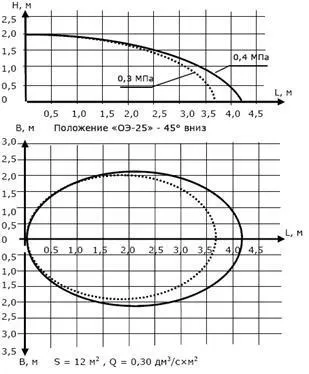

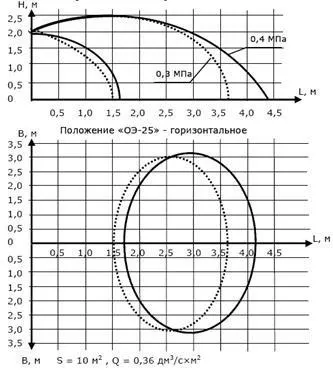

Мал. 3.8. Епюри зрошення евольвентного оросителя
Вузол управління (УУ) - сукупність пристроїв (трубопровідної арматури, запірних і сигнальних пристроїв, прискорювачів їх спрацьовування, пристроїв, що знижують вірогідність помилкових спрацьовувань, вимірювальних приладів та інших пристроїв), які розташовані між подводящим і годує трубопроводами спринклерних і дренчерних установок водяного і пінного пожежогасіння .
УУ призначені для контролю стану і перевірки працездатності установок в процесі експлуатації, а також для пуску вогнегасної речовини, видачі сигналу для формування командного імпульсу на управління елементами пожежної автоматики (насосами, системою оповіщення, відключенням вентиляторів і технологічного обладнання та ін.).
За середовищі заповнення живильного і розподільних трубопроводів на:
По виду приводу дренчерного або універсального сигнального клапана на:
Сигналізатор тиску універсальний (СДУ) (рис.3.9) призначений для видачі сигналів про надходження вогнегасних речовин в живлять трубопроводи установок водяного пожежогасіння при спрацьовуванні вузлів управління або розподільних пристроїв, замиканням / розмиканням контактної групи.
Мал. 3.9. Сигналізатор тиску універсальний
Для контролю потоку рідини і формування команд управління за допомогою контактів реле в зовнішні ланцюги, в автоматичних установках водяного пожежогасіння передбачають сигналізатор потоку рідини (рис. 3.10).
Принцип дії сигналізатора полягає в наступному. При відсутності руху вогнегасної речовини реєстратор 1, врівноважений за допомогою пружини 2, знаходиться в нейтральному положенні. У цьому положенні контакти мікроперемикача 3 розімкнуті. Прим розтині одного і більше зрошувачів потік вогнегасної речовини відхиляє реєстратор 1, який, вільно переміщаючись, діє на мікроперемикач 3 і замикає його контакти. В результаті цього видається сигнал про спрацювання установки пожежогасіння.
Мал. 3.10. Сигналізатор потоку рідини:
1 -регістратор; 2 - пружина; 3 - мікроперемикач
