Типи вентиляційних решіток - види і відмінності

Як правило, вентиляційні отвори прийнято закривати спеціальними гратами. Сьогодні виробники пропонують величезний вибір вентиляційних решіток. І щоб при купівлі у вас не виникло труднощів, що саме вам необхідно, в цій статті будуть розглянуті основні типи вентиляційних решіток. Відразу варто відзначити, що вони відрізняються за формою, матеріалу, призначенням і іншим важливим характеристикам, про який і піде мова в цій статті.

види решіток

За містом, вентиляційні решітки діляться на 3 види:

Їх монтаж виконується з вулиці. За рахунок їх установки запобігає попадання дощу, снігу, птахів, пилу і тому подібного в повітроводи. Як правило, такі грати мають сітку. Вироби такого плану переважно виготовляються з алюмінієвого сплаву. Наявний алюмінієвий профіль обладнується спеціальної жалюзі, яка встановлюється під потрібним кутом. Для їх монтажу використовуються дюбелі і болти.

Дорожчі моделі зовнішніх решіток оснащуються системою підігріву, що запобігає їх обмерзання.

внутрішні

Такий вид виробів переважно виготовляється з дерева або пластмаси, тому що не піддається навалі гризунів і атмосферних явищ. Конструкція внутрішніх грат має оригінальний дизайн, щоб не псувати зовнішнього вигляду приміщення. Ця модель також оснащується жалюзі, яка направляє повітряні потоки і регулює його інтенсивність. Для чищення воздуховода є можливість зняти центральну частину решітки.

Якщо у вас дозволяють фінанси, то можна зробити індивідуальне замовлення на виготовлення конвекционной решітки з ексклюзивним дизайном. При такій обробці використовується лазерна різка.

переточні

Щоб повітря з однієї кімнати вільно переміщався в іншу спеціально була розроблена перетічними вентиляційні решітки. Профіль виріб має пластиковий. Щоб звукоізоляція приміщення не порушилася, на виріб встановлюються жалюзі, пластинки яких перекривають один одного. Як наслідок, не порушуючи рух повітря, в приміщенні зберігається ізоляція.

Є величезний вибір решіток з різними формами, серед яких:

Вентиляційні решітки квадратної і прямокутної форми більш раціонально використовують простір на стіні, але всередині них створюється вихровий потік, який сприяє порушенню руху відпрацьованого повітря.

Для виробництва вентиляційних решіток застосовуються різні матеріали, а саме:

Розглянемо кожні окремо.

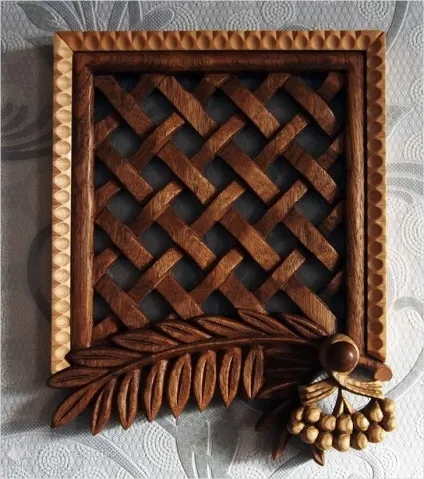

дерев'яні

Такі вироби монтуються тільки в тих приміщеннях, де є нормальний рівень вологості. Їх ціна досить висока. Без наявності спеціальної обробки вони повністю втрачають свою декоративність. Зазвичай такі решітки монтуються в лазнях і саунах, а також підбираються по витраті повітря. Дерев'яні решітки також бувають виключно декоративні. Вони виробляються з цінних порід дерев, а малюнок розробляють дизайнери.

Кріплення дерев'яних виробів виконується саморізами або болтами, що мають декоративні капелюшки. Вони бувають накладними і вбудованими.

пластикові

Пластикові решітки не бояться перепадів температур, хімічного впливу і вологості. При цьому ціна на них значно нижче. Виготовляються вони різних форм і розмірів, починаючи від 15 × 15 і закінчуючи 30 × 30. У комплекті решітки оснащуються дрібною сіткою, яка захищає від попадання в приміщення комах, пилу і т.п. Кріплення виконується за допомогою спеціальної монтажної планки. Сама планка з саморізами або дюбелями кріпиться до стіни. У більшості випадків пластикові решітки мають білий колір, рідко, але можна зустріти під дерево.

Головний недолік полягає в тому, що пластмаса з часом жовтіє, вицвітає і покривається подряпинами.

алюмінієві

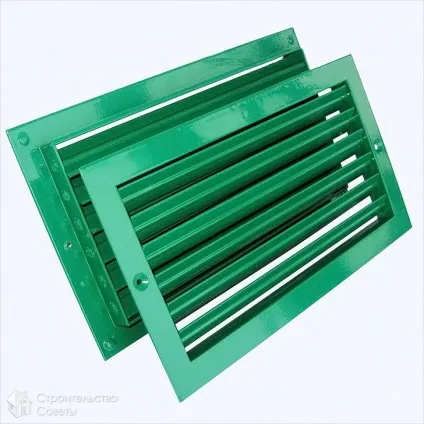

Такі вироби за ціною дорожче на відміну від пластикових. Використовуваний алюмінієвий профіль стійкий до корозії, легкий. Також варто відзначити його високу міцність. Фарбуються такі решітки порошковим способом. Вироби є ідеальним варіантом при перетині до 1500 × 1500. Якщо перетин повітря більше, то потрібно вироби більшої міцності, а зокрема металева решітка.

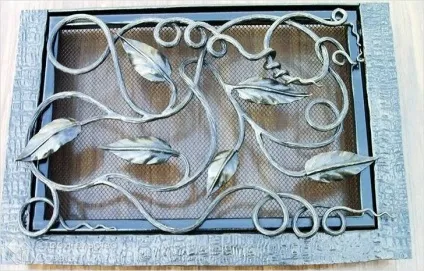

Велика міцність потрібно при дуже потужних повітрозабірних установках. Вони можуть з легкістю погнути алюміній. Для такого випадку розроблено металева решітка з формою літери «S».

Хоча їх вага перевищує алюмінієві, але по міцності вони набагато краще. Їх виробництво виконується на замовлення. Виготовлення жалюзі виконується ручним зварюванням. Щоб закріпити металеву решітку потрібно дуже потужне кріплення.

Вентиляційна решітка з зворотним клапаном

Решітка з зворотним клапаном для природної вентиляції користується не меншим попитом. Наявність клапана контролює витрату повітря шляхом зменшення або збільшення площі прохідного перетину. Такий пристрій знайшло своє застосування в кухнях, санвузлах, курилках, ванних і т.д. Коли система не працює, то клапан запобігає потраплянню в приміщення комах, пуху, пилу та інших дрібних частинок. Особливо ця система хороша в зимовий період часу, коли клапан не дозволяє холодному повітрю проникати в опалювальне приміщення.

Можна виділити основні переваги застосування зворотного клапана:

• Рух брудного повітря в зворотному напрямку неможливо.
• У приміщення не проникає пил з вулиці.
• Чи не проникають неприємні запахи від сусідів.

Для надійної роботи системи досить поєднати клапан з витяжкою.

різновиди

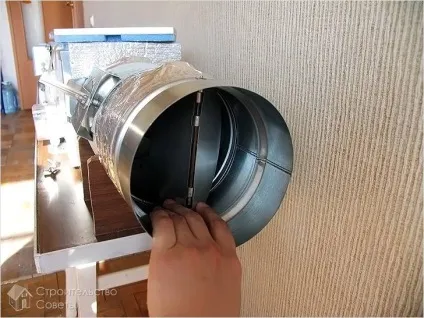

Зворотний клапан має різні види, наприклад, у вигляді «метелика». У центрі конструкції є кріплення, яке з'єднує 2 пелюстки. Коли є рух повітря, пелюстки приймають положення, завдяки якому повітря безперешкодно покидає приміщення. Цей вид має свої недоліки. При мінусовій температурі пелюстки можуть замерзати через що вони застряють.

Можна зустріти зворотний клапан квадратний або круглий. Їх принцип дії такий же, як і «метелик».

В якості вентиляційного клапана може використовуватися інерційна решітка. Вона монтується зовні. Відкриваються жалюзі тільки в одному напрямку. Якщо потоку повітря немає, жалюзі закриті.

Також є відмінності по методу установки:

• Вертикальні. Якщо рух повітря від низу до верху, то решітки встановлюються на вертикальні повітроводи.
• Горизонтальні. На горизонтальній ділянці використовується пристрій саме такого плану. Воно дозволяє направляти повітряний потік в потрібному напрямку.

Як на горизонтальних, так і на вертикальних відрізках також використовується поворотний зворотний клапан. Він виконує роль щодо захисту вент-системи. Більшою популярністю користуються фланцеві зворотні клапани з чавуну. Що стосується муфтового поворотного пружинного пристрою, то воно впроваджується в систему для запобігання відтоку повітря. Його головне завдання полягає в створенні приємного мікроклімату в житловому приміщенні.

У тих приміщеннях, де спостерігається велика швидкість пересування повітряних мас, застосовується вибухозахищений зворотний клапан.

Крім усього іншого, є відмінності за способом підігріву: з електропідігрівом і без нього. Перевага першого полягає в тому, що при мінусових температурах через появу конденсату клапана не обмерзнуть. Без електропідігріву переважно експлуатуються всередині приміщення.

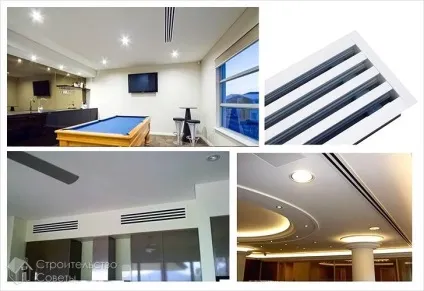

Щілинні решітки: область застосування

Інший вид вентиляційних решіток відомі як щілинні. Застосовуються вони для розподілу повітряних мас в комерційних і виробничих приміщеннях і де висота стель стандартна. Плюс в тому, що їх установка виконується з мінімальним збитком дизайну інтер'єру. А за рахунок невеликих розмірів, не залучають до себе уваги.

Щілинні вентиляційні решітки ідеальні для тих приміщень, де є підвищений рівень вимоги по відношенню до теплового режиму, а саме кафе, ресторани, торгові зали і т.п.

Варто виділити деякі особливості конструкції виробу. Виробництво решітки здійснюється з алюмінієвого профілю. Конструкція має наступні компоненти:

• рама;
• жалюзі;
• направляючі лопаті;
• регулювальні пластини.

Кожна з деталей виконує важливу роль. Так, направляючі лопаті дозволяють переміщати повітря за заданим режимом. За рахунок можливості контролювати швидкість і обсяг повітряного потоку, щілинна решітка є найзручнішою в застосуванні. Що стосується розмірів, то є решітки різної довжини. Можна придбати виріб стандартного розміру або ж замовити за індивідуальним запитом. Іноді потрібно зібрати велику конструкцію. Відбувається це завдяки спеціальним з'єднанням. Залежно від кількості щілин, виріб може набувати різну ширину.

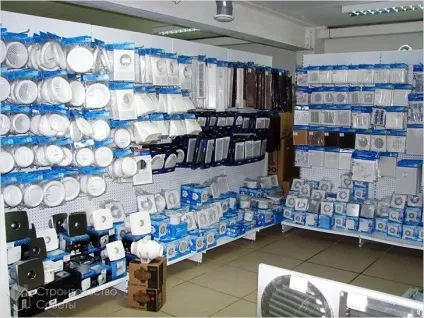

Як правильно зробити вибір

Отже, ми обговорили з вами різновиди вентиляційних решіток. Як же зробити правильний вибір? Зазвичай в вентиляційних проектах вказуються основні параметри решіток. Більш того, підбір решіток під ті чи інші вимоги виконується за допомогою спеціальних монограм. Якщо проектується велика система, то головним критерієм вибору вироби є швидкість і витрата повітря. З цією метою вент-решітки роблять під замовлення зі спеціальним регулятором. Такі вироби виконуються з алюмінію.

Крім технічних вимог, також варто приділяти увагу при виборі естетичним даними.

В цілому, вибір залежить від наступних критеріїв:

• Колір решітки.
• Чи є потреба в наявності дрібної сітки.
• Чи є необхідність в наявності регулюється жалюзі.
• Аеродинамічні і шумові властивості.
• Особливості та місце монтажу. Це може бути на вулиці, всередині приміщення і т.п.
• Місце установки: на підлогу, стелю, стіну, двері.
• Зручність обслуговування.
• Чи планується решітка накладатися або вбудовуватися зверху отвору.
• Розмір отвору або воздуховода.
• Вибір вироби в залежності від витрати повітря.

Якщо слід вибрати решітки для промислових підприємств, то цим займається виключно фахівець, для побутових потреб можна зробити вибір самостійно.

Вибір по дизайну

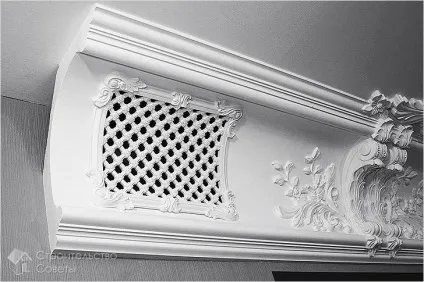

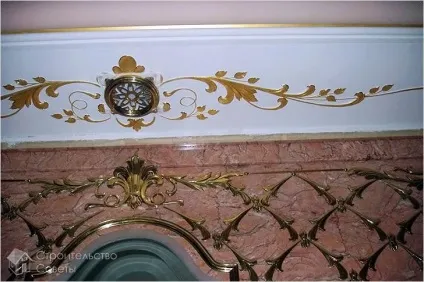

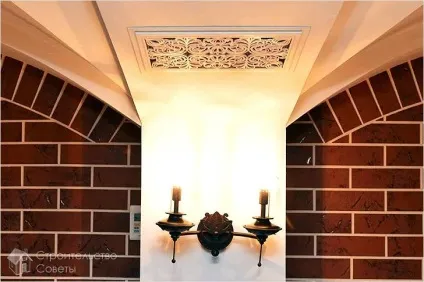

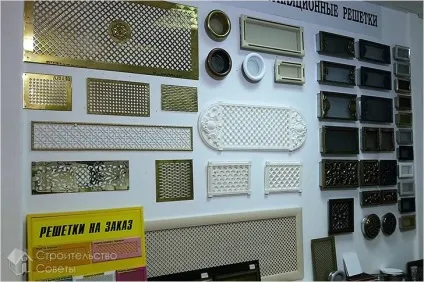

Завдяки вдалим дизайнерським рішенням, вент-решітки мають різні форми. Можна виконати індивідуальне замовлення на виготовлення решітки з малюнком на отворі, який захочете ви. При цьому, виріб може бути в будь-якому зручному для вашого інтер'єру кольорі. Своєрідне «пожвавлення» решітці надають додаткові смуги і лінії, які наносяться на корпус виробу. Провідні дизайнери також внесли інновації, які торкнулися вибір матеріалу для виготовлення. Так, вентиляційні решітки можна замовити з:

Однак незважаючи на все це, решітка в першу чергу повинна виконувати свої функціональні боку. Чи то це жалюзійні, щілинна, проточна або витяжна, вона повинна повністю відповідати вимогам вашого приміщення.
