Тепловентилятор своїми руками види саморобного пристрою

Тепловентилятор - прилад виключно зручний: мобільний, нескладний в експлуатації, стійкий до поломок, ефективний. Житлову кімнату за допомогою такого приладу можна обігріти всього за кілька хвилин. Влаштований він настільки просто, що чимало майстрів змогли виготовити тепловентилятор своїми руками. Частина матеріалів, необхідних для реалізації такого проекту, можна знайти навіть серед всякого мотлоху, що скупчився в гаражі.

Принцип роботи приладу

Три складові є в будь-якої моделі тепловентілятора:

Вентилятор проганяє потік повітря через корпус, спіраль це повітря нагріває, потоки теплого повітря поширюються по кімнаті. Якщо доповнити пристрій елементами автоматичного управління, можна буде ставити прийнятну температуру повітря. Пристрій буде включатися і відключатися без участі людини, що дозволить економити електроенергію.

Побутові тепловентилятори - це компактні пристрої, які легко можна встановити практично в будь-якому зручному місці. Для роботи приладу потрібно електрику: і для вентилятора, і для нагрівального елементу. Такі пристрої часто використовують і в квартирах, і в гаражах, і навіть для обігріву цехів, теплиць та інших приміщень. Все залежить від потужності приладу.

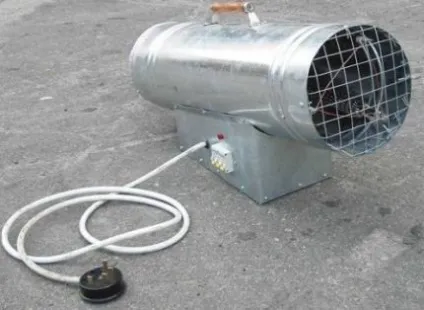

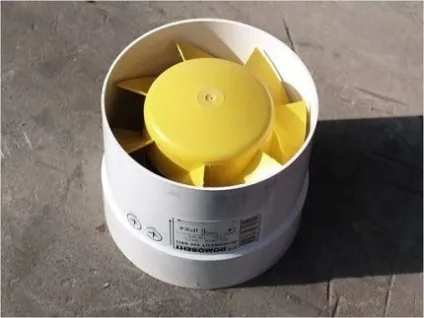

Для виготовлення саморобного тепловентілятора підійде звичайний побутовий вентилятор, розміри якого відповідають корпусу пристрою. Іноді корпус роблять, орієнтуючись на розміри вентилятора

При експлуатації тепловентілятора необхідно дотримуватися правил безпеки. Не слід класти будь-які предмети або матеріали безпосередньо на корпус тепловентилятора або занадто близько від захисної решітки. Якщо прилад обладнаний системою захисту від перегріву, він просто відключиться. Але якщо цей модуль ні встановлено під час збирання, може виникнути перегрів приладу, його поломка і навіть загоряння.

Власноруч виготовлений тепловентилятор може бути майже будь-якого відповідного розміру і потужності. В якості корпусу можна використовувати відрізок асбоцементной труби, металевої труби, згорнутий аркуш металу і навіть корпус від старого системного блоку. Зазвичай спочатку вибирають вентилятор і роблять нагрівальну спіраль, а потім визначаються з типом корпусу пристрою в залежності від його начинки.

Найважливіший момент при створенні цього нагрівального приладу - безпека: пожежна і електрична. Нагрівальна спіраль в саморобних пристроях найчастіше буває відкритого типу, її просто звивають з відповідною дроту. Безпосередній контакт з розігрітій спіраллю може привести до спалахів, опіків і т.п.

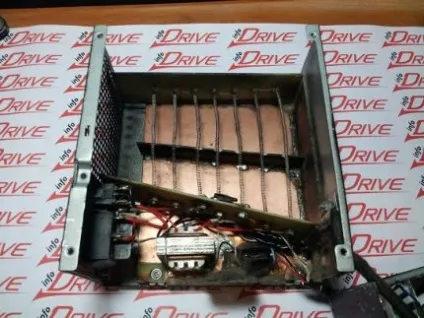

Щоб зробити тепловентилятор своїми руками, знадобляться самі звичайні інструменти, а також початкові знання з монтажу побутового електрообладнання

Тому спіраль потрібно правильно закріпити всередині корпусу, а зовні закрити пристрій надійної гратами. Уваги вимагає і монтаж електроживлення приладу. Всі контакти необхідно ізолювати, внизу зазвичай роблять підставу з матеріалів, які не проводять струм: гуми, фанери і т.п.

Варіанти нагрівального елементу

З'ясувавши принципи пристрою тепловентілятора, можна створити прилад з наявних під рукою матеріалів, надати йому відповідну конфігурацію. При цьому важливо правильно вибрати нагрівальний елемент для свого пристрою. В якості такого нагрівача можна використовувати:

• металеву спіраль;
• ТЕН;
• керамічний пристрій.

Спіраль, згорнуту з дроту, можна без великих проблем зробити самостійно. Цим гідності металевих спіралей в якості нагрівачів і обмежуються. При тривалій роботі приладу в навколишньому його повітрі стає занадто мало вологи і кисню. Тому приміщення доведеться часто провітрювати, добре вентилювати, а також подбати про зволоження повітря.

ТЕН представляє собою металеву трубу, яка містить всередині пісок, який добре акумулює тепло, а потім поступово віддає його потоку повітря. Тени не сушать повітря і не вимагають кисню, тому вони значно безпечніше, ніж спіралі. ТЕН для тепловентілятора можна зняти зі старого побутового приладу, наприклад, з електроплитки.

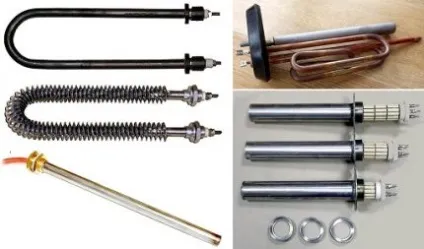

ТЕН - один з варіантів нагрівача для тепловентілятора - може виглядати по різному. Він вважається ефективним і безпечним варіантом нагрівального елементу

Керамічні нагрівачі - елементи складні і дорогі, але виключно безпечні та ефективні. Вони являють собою комплекс пластин з нерівною поверхнею, схожою на бджолині стільники. Такі елементи нагріваються не дуже сильно, ефект від їх впливу досягається завдяки великій площі зіткнення нагрівачів з повітрям.

Імовірність обпектися об керамічний нагрівач значно нижче, ніж при використанні металевої спіралі. Але в саморобних пристроях найчастіше застосовують саме спіралі, оскільки вони прості і доступні.

№ 1: Тепловентилятор з асбоцементной труби

Відрізок асбоцементной труби - відмінний варіант для створення тепловентілятора. Цей матеріал не проводить струм, що зробить пристрій більш безпечним. Підійде труба діаметром близько 15 см і товщиною стінки 10 см. Довжина корпусу повинна становити приблизно півметра.

Щоб різати асбоцемент було простіше, рекомендується попередньо змочувати місце, в якому буде проведений розпил, протягом двох годин. Пиляти можна звичайною ножівкою, але болгарка з алмазної насадкою підійде краще. Процес виготовлення можна представити у вигляді наступних кроків:

1. Виготовлення корпусу.
2. Виготовлення нагрівальної спіралі.
3. З'єднання спіралі з електропроводів, перевірка її роботи, настройка характеристик.
4. Закріплення спіралі всередині корпусу.
5. Установка і підключення вентилятора.
6. Монтаж меконітовой плівки поверх корпусу.
7. Закріплення ручки, захисної решітки, що регулюють елементів і т.п.

Для виготовлення спіралі знадобиться близько шести метрів ніхромового дроту діаметром 0,5 мм марки X20H80. Це поширений матеріал, знайти його буде не складно. Можна взяти і більш товстий дріт, тоді потужність приладу буде вище. Потрібно відрізати шматок дроту, опір якого складає 30 Ом. Номінальна потужність повинна становити 1,6 кВт. Цей показник можна змінити, змінюючи довжину дроту та / або її діаметр.

Спіраль з дроту найзручніше звивати за допомогою лещат і розташованого зверху воротка. Потім цей елемент розтягують таким чином, щоб відстань між витками було приблизно в два рази більше діаметра дроту. Для перевірки роботи спіралі її кінці приєднують до електрокабелю з допомогою керамічних колодок. Тепер потрібно включити нагрівач в мережу, перевірити його роботу.

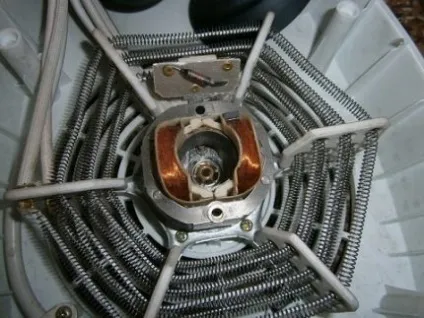

Спіраль тепловентілятора повинна розташовуватися рівномірно, не провисаючи, крок між окремими витками спіралі слід зробити приблизно в два рази більше діаметра дроту, щоб уникнути контакту між витками

Для цього спіраль навивають на трубу і поміщають між двома опорами, які не проводять струм. Після цього нагрівач включають в мережу всього на чотири секунди. За цей час елемент розігріється. Звертати увагу при цьому слід на колір спіралі, він повинен бути яскраво червоним. Жовте і біле світло означає високу ймовірність межвиткового замикання. У таких місцях потрібно перевірити стан спіралі, розтягнути її, щоб збільшити відстань між витками.

Тепер потрібно закріпити нагрівач всередині корпусу тепловентилятора. Для цього можна використовувати або стандартний кріплення, наприклад, болти і гайки, або шплінти, виготовлені із залишків ніхромового дроту, з якої зроблена спіраль. Для цього в місцях кріплення нагрівального елементу свердлять отвори 2 мм.

Шматок дроту згинають навпіл, спіраль підвішують на цю петельку, а кінці шплінта виводять крізь отвір на зовнішню сторону корпусу і розводять в різні боки. Схема підвішування спіралі великого значення не має. Її слід розподілити рівномірно, не допускаючи провисань. Також потрібно уникати дотику окремих частин спіралі один з одним.

Тепер кінці спіралі знову приєднують до мережевого кабелю. Для цього на корпусі закріплюють керамічні колодки-перехідники. Тепер потрібно встановити вентилятор. Які підходять за розміром і потужності пристрою продаються в спеціалізованих магазинах, самостійно виготовляти такий прилад немає ніякої необхідності.

Вентилятор закріплюють на торці труби, протилежному тому, де вже стоїть нагрівач. Потрібно простежити, щоб потік повітря з кімнати всмоктується з того кінця корпусу, де стоїть вентилятор, а виходив повз спіралі, при цьому нагріваючись. Електроживлення пристрою забезпечують, приєднуючи контакти до тих же керамічним перехідникам, до яких вже підключений нагрівальний елемент.

Якщо використовується вентилятор постійної напруги, то для його підключення знадобиться спеціальний блок живлення. На цьому етапі також слід обміркувати і реалізувати можливість установки додаткових модулів, які поліпшать роботу приладу. Наприклад, корисним може виявитися фільтр, який затримає частинки пилу.

Терморегулятор і запобіжник захистять пристрій від поломок, перегріву і т.п. Має сенс встановити тумблер-вимикач, інакше для включення / вимикання приладу доведеться використовувати вилку електрокабеля. Тепер корпус потрібно ізолювати за допомогою меконітовой плівки.

Нагрівальний елемент тепловентілятора слід закрити захисною решіткою, щоб запобігти перегріву пристрою, загоряння, опіки та інші можливі неприємності

Її просто намотують зверху і закріплюють. Кінець корпусу, на якому стоїть спіраль, закривають захисною решіткою. Щоб зручніше було переносити пристрій, зверху прилаштовують ручку, наприклад, від старих дверей.

№ 2: Теплова гармата для великих приміщень

Великі моделі тепловентиляторів часто називають тепловими гарматами. Такі пристрої часто використовують для обігріву великих приміщень, наприклад, гаража або складу. Для виготовлення цього варіанту тепловентілятора спочатку потрібно зробити підставу з 16-міліметрової фанери, розміри приблизно 50Х70 см. Підстава слід обробити наждачним папером, щоб усунути гострі кути і нерівності.

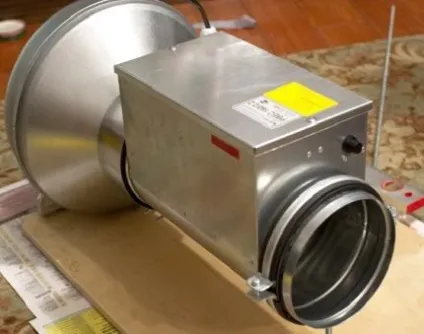

Теплову гармату можна зробити на підставі з фанери 16 мм, елементи управління встановлюють на підставі, щоб забезпечити до них вільний доступ

Потім на підставі закріплюють вентилятор і нагрівальну спіраль закритого типу, вона вже укладена в корпус. Тепер необхідно з'єднати ці два елементи муфтою, по якій буде пересуватися потік повітря. Після цього на підставі закріплюють елементи управління: вимикач, термодатчик, терморегулятор, пристрій для регулювання обертів вентилятора.

До нижньої стороні підстави теплової гармати потрібно прикріпити чотири коліщатка, щоб пристрій було простіше переміщати в межах приміщення

Всі елементи з'єднують у відповідності зі схемою і підключають до електроживлення. Всі місця з'єднань слід ретельно ізолювати. Для закріплення окремих деталей на фанерному підставі можна використовувати 16-міліметрові шурупи. Прилад виходить не дуже компактним. Щоб було простіше пересувати його з місця на місце, до нижньої частини підстави прикріплюють чотири коліщатка.

При виготовленні теплової гармати спочатку закріплюють нагрівач і вентилятор на підставі, а потім з'єднують ці елементи спеціальної муфтою

№ 3: Тепловентилятор з системного блоку

Якщо в будинку є непридатний системний блок, він цілком підійде для створення саморобного тепловентілятора, тим більше що вентилятор всередині пристрою вже є. Корпус блоку буде використаний для нового пристрою, тому зовні такий тепловентилятор матиме форму паралелепіпеда. А ось нутрощі доведеться видалити повністю, залишивши недоторканим лише кулер.

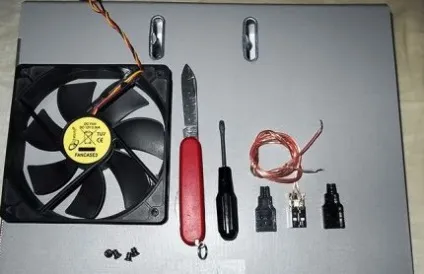

Щоб зробити тепловентилятор з старого системного блоку, потрібно видалити всі, крім кулера, а нагрівальну спіраль закріпити на каркасі з склотекстоліти

Якщо вентилятор зламаний, його доведеться замінити новим пристроєм. Для виготовлення нагрівального приладу знадобиться ножівка та лист склотекстоліти. З нього необхідно випиляти каркас відповідного розміру і конфігурації. На каркасі закріплюють ніхромовий дріт таким чином, щоб вона рівномірно заповнювала простір.

Цю схему можна використовувати при створенні тепловентілятора з комп'ютерного блоку з кольором. Як нагрівальний елемент використовується нихромовая спіраль

Потрібно стежити, щоб витки спіралі не стикалися. Кінці спіралі фіксують на корпусі звичайними болтами. Відразу ж встановлюють запобіжний пристрій, яке буде відключати прилад при нагріванні понад 70 градусів. Електрокабель, по якому буде надходити харчування на нагрівальний елемент, приєднують до болтів, що фіксує краю спіралі.

Комп'ютерний кулер - це пристрій постійного струму. Для його підключення до мережі 220 В знадобиться блок живлення на 12 В. Передню частину корпусу закривають гратами, щоб нагріте повітря вільно переміщався по кімнаті. До нижньої частини корпусу приєднують гумову прокладку, шматок фанери або будь-який інший відповідний матеріал, який не проводить струм. Тепер пристрій можна включити і перевірити його працездатність.

№ 4: Пристрій з водою замість електрики

Цікавий варіант пристроїв цього типу - це так званий водяний тепловентилятор. Тут в якості нагрівача використовується не спіраль, а теплообмінник, по якому циркулює вода з системи опалення будинку або квартири. Таким чином, водяний тепловентилятор можна розглядати як доповнення до опалювальної системи.

Схема і принцип роботи водяного тепловентілятора: повітря проходить через теплообмінник, підключений до опалювального контуру, по трубах якого циркулює гаряча вода

Це пристрій не відрізняється мобільністю, його встановлюють в конкретному місці. Ідея полягає в тому, щоб проганяти повітря між трубами теплообмінника і так поліпшити швидкість прогрівання приміщення і ефективність роботи будинкового опалення. Місце установки тепловентілятора вибирають таким чином, щоб його можна було без проблем підключити до опалювальних труб, а також, щоб на шляху потоку теплого повітря не було перешкод.

Спочатку за розміром вентилятора з листового металу вирізають і зварюють корпус пристрою. Для цього відрізають смугу металу, ширина якої відповідає ширині тепловентілятора, а довжина дорівнює периметру вентилятора плюс пара сантиметрів для кріплення. Смужку металу згинають, а його протилежні сторони з'єднують болтами.

Це стінки пристрою. Для лицьової частини відрізають відповідних розмірів лист, в якому просвердлюють безліч отворів для повітря. Це еквівалент захисної решітки. Тепер необхідно зробити теплообмінник. Для цього використовують мідну трубку, яку згинають, надаючи їй форму змійовика.

На цей час трубку рекомендується заповнити піском, щоб запобігти утворенню заломів. Після закінчення робіт пісок видаляють. У бічних стінках водяного тепловентілятора потрібно просвердлити два отвори для труб теплообмінника. Якщо приєднання до контуру опалення буде виконуватися за допомогою різьблення, її необхідно нарізати на краях труби теплообмінника.

Має сенс встановити на вході і виході запірні крани, а у верхній точці теплообмінника - кран Маєвського, щоб стравити потрапив в систему повітря. Теплообмінник встановлюють в корпус пристрою і фіксують його положення гайками. Після цього тепловентилятор закріплюють в обраному місці таким чином, щоб між стіною і корпусом був простір не менше 10 см. Залишається підключити труби теплообмінника до системи опалення, а вентилятор - до електроживлення.

Тут можна подивитися огляд невеликого тепловентілятора, зібраного з підручних засобів:

Варіант тепловентілятора, зробленого з відрізка асбоцементной труби, представлений в цьому ролику:

Тепловентилятор - пристрій відносно просте, і саме це робить його таким зручним і надійним. Очевидно, що зробити такий нагрівальний прилад самостійно не складно. Однак не слід при цьому забувати про запобіжні заходи, щоб саморобний пристрій Герасимчука причиною травми або пожежі.
