Теплотехнічний розрахунок стін будівлі з керамзитобетонних блоків

Теплотехнічний розрахунок зовнішніх стін будівлі

а) опір теплопередачі окремих огороджувальних конструкцій повинна бути не менше нормованих значень (поелементні вимоги);
б) питома теплозащитная характеристика будівлі повинна бути не більше нормованого значення (комплексне вимога);
в) температура на внутрішніх поверхнях огороджувальних конструкцій повинна бути не нижче мінімально допустимих значень (санітарно-гігієнічна вимога).

Вимоги теплового захисту будівлі будуть виконані при одночасному виконанні всіх вимог. Максимальним значенням серед трьох є поелементні вимоги.

Приклад теплотехнічного розрахунку стін

Тришарова кладка з облицювальним шаром з облицювальної цегли з ефективним утеплювачем.

Так для огороджувальної конструкції виду - зовнішні стіни та типу будинку - житлові: а = 0.00035; b = 1.4.

де tв - розрахункова середня температура внутрішнього повітря будівлі, ° C

Ro норм = 0.00035 · 5403.3 + 1.4 = 3.29м² ° С / Вт.

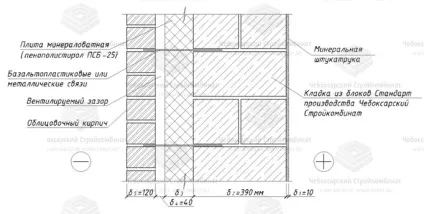

Схема конструкції огороджувальної конструкції показана на малюнку

Малюнок. Схема розраховується огороджувальної конструкції

r - коефіцієнт теплотехнічної однорідності конструкції, що обгороджує, що враховує вплив стиків, укосів прорізів, що обрамляють ребер, гнучких зв'язків та інших теплопровідних включень

Тоді, R0 пр = 4.05 · 0.85 = 3.44м² · ° С / Вт

Висновок: величина наведеного опору теплопередачі R 0 пр більше необхідного R0 норм (3.44> 3.29) отже, розглянута конструкція стіни задовольняє вимогам по тепловому захисту стосовно кліматичних умов м Стаханов.

Ви прочитали один з розділів довідника "Рекомендації з проектування і будівництва зовнішніх і внутрішніх стін з керамзитобетонних блоків виробництва компанії" Чебоксарский Стройкомбінат ". Також ви можете отримати цей довідник в форматі PDF на електронну пошту. Залиште заявку і одним файлом ви отримаєте рекомендації, викладені на сайті, а також схеми типових вузлів в якості додатку.
