Стінка в вітальню

(Ескізи доступні для збільшення)

У багатьох квартирах, будинках і котеджах можна побачити меблеві стінки. Вони по праву користуються великою популярністю серед інших предметів меблів. Причина цього в тому, що Вітальня стінка може вмістити в себе досить велику кількість найрізноманітніших домашніх предметів, в цьому і полягає її перевага в порівнянні з іншими предметами меблів (шафами. Тумбочками і т.д.). Стінки просто незамінні для невеликих кімнат, віталень, де необхідно компактно і оптимально функціонально розташувати меблі, щоб вона не заважала, і в ній можна було розмістити все необхідне. Такі стінки являють собою певний набір меблів, до складу якого можуть входити різні шафи, комоди, полки, вітрини. стелажі і т.д.

Стінки - це вид меблів, який характеризується такими особливостями, як багатофункціональність і універсальність. Сама назва «стінка», походить від того, що всю вхідну в її комплект меблі, прийнято розставляти уздовж стіни. За формою меблеві стінки бувають кутові. прямі або П-подібні.

Широке різноманітність моделей стінок для вітальні дозволяє зручно вбудовувати їх в самі різні інтер'єри. стінки можуть бути більш закриті або відкриті, можуть компактно розміщуватися в кутку або займати всю стіну.

Наведемо одне з безліч дизайнів стінки для вітальні. яку можна використовувати і, як стінку для телевізора. РК-панелі і т.п. Беручи за основу представлені креслення меблевої стінки, домашні майстри зможуть, спираючись на наші поради, спроектувати і виготовити практично будь-яку модель меблевої стінки своїми руками.

Відразу знову нагадаємо, не варто сліпо копіювати схеми і креслення, але варто їх використовувати, як основу і методичний посібник для проектування своєї моделі, під свої конкретні розміри і умови. Тут ми можемо описати лише загальні, характерні моменти, пов'язані з нюансами проектування і виготовлення стінки для вітальні своїми руками.

Стінка для вітальні, під телевізор.

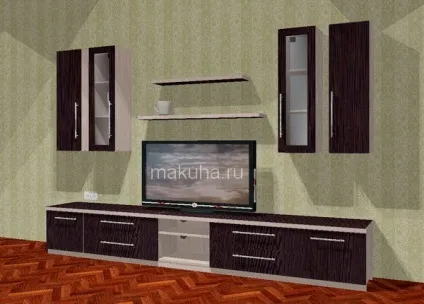

На ескізі, стінка у вітальню під телевізор, яка буде розглядатися в цій статті.

Для детального ознайомлення з проектом, скачайте файл 3Д моделі цієї стінки для програми PRO100. З цієї моделі і були складені, представлені нижче схеми й описи.

1. Нижня, базова частина стінки в вітальню. Розміри меблевої стінки.
2. Верхня частина меблевої стінки. Вітрини і полки.

Стінка в вітальню, розміри. Загальна частина.

Стінка пряма, з двох ярусів: нижній - базовий і верхній.

• Довжина комплекту = 3 м.п.
• Висота загальна = 2 м.
• Глибина габаритна = 460 мм. + Виступаючі частини ручок.

Стінка складається з 8 частин: Верх - 4 шафки і дві полиці, низ - дві складові тумби з висувними ящиками. Нижня частина - база встановлюється безпосередньо на підлогу, верхня частина кріпиться до стіни. Шафки навішуються за допомогою, так званих "кабінетних" навісів, полки кріпляться за допомогою прихованих менсолодержателей.

Дизайн стінки для вітальні симетричний. У нижній частині передбачені, ніша для DVD апаратури з отворами під кабелі, висувні ящики для зберігання і відділи закриваються дверцятами. У верхній частині, два навісних шафки з рамковими дверцями зробленими з МДФ профілю і прозорого скла 4 мм. Два інших шафки з глухими дверцятами. Кожен шафка забезпечений двома полками, які поділяють його на 3 частини. Кольорове рішення таке - корпус стінки виконаний з ламінованої ДСП кольору "Дуб молочний", фасадні деталі з ЛДСП кольору "Дуб Венге". Ручки релінгові, хромовані двох типорозмірів. Довші ручки встановлені на висувні ящики горизонтально і на верхні шафи вертикально, ті які коротший на крайні дверцята нижнього ярусу.

Кришка нижньої частини - бази виконана з двох шарів меблевої плити товщиною 16 мм, з'єднаних саморізами в подвійну товщину, т.зв. "32-ю" товщину. Загальний її торець закатаний широкої (40 мм.) Крайкою АБС. товщиною 2 мм. протилежного кольору. За цим же принципом виготовлені і навісні полиці.

Всі інші меблеві деталі, крім рамкових фасадів. облицьовані звичайної кромкою АБС товщиною 0,45 мм. збігається за кольором з матеріалом деталей. Задні стінки шаф і денця ящиків виконані з ламінованого меблевого ДВП, білого кольору.

Нависання кришки над корпусом з заднього боку зроблено 70 мм. Це зручно і для щільної підстановці низу до стіни і для розміщення різних проводів, кабелів. 70 мм. - це розмір, на який без праці розміститься кабель-заглушка для пропуску антенного і мережевого кабелю до телевізора або ЖК-панелі.

Стінка в вітальню, схема, вид збоку.

Нижня частина меблевої стінки, база. Схеми.

1. Нижня, базова частина стінки в вітальню. Розміри меблевої стінки.
2. Верхня частина меблевої стінки. Вітрини і полки.

Так як довжина стінки становить 3 м. (3000 мм.), А переважна кількість меблевого матеріалу, ДСП, поставляється в листах максимальною довжиною 2750 мм. то виникає необхідність в складовою конструкції. Така рідкість, як листи ЛДСП форматом 3600 мм. не сильно поширені і тому доступні не кожному, так що будемо орієнтуватися на формат 2750 мм. Звідси, база складається з двох частин, які з'єднуються один з одним через зустрічні боковини за допомогою міжсекційних стяжок.

Хоча стінка і симетрична, але робити стиковку частин по лінії симетрії було б не зручно, тому конструкція така. Правий модуль включає в себе додатково і нішу для DVD техніки, розділену жорсткої полицею. У ніші передбачені отвори для пропуску проводів і кабелю, які закриваються спеціальною заглушкою під проводи.

Для стикування частин через зустрічні боковини, треба спроектувати конструкцію так, щоб спарені боковини не змогли в результаті порушити загальну симетрію. Для цього одна боковина повинна ховатися в корпусі одного з модулів. Реалізується це дуже просто, треба перекрити фасадами одного з модулів обидві сполучні боковини. Як це реалізовано, см. Ескіз.

За малюнком вище можна побачити, що лівий модуль довжиною = тисяча двісті тридцять дві мм. правий = 1 764 мм. Загальна довжина корпусу = 2996 мм. Кришка низу = 3000 мм. по 2 мм. залишаємо з кожної корпусу боку на звис кришки.

Лівий модуль, розміри.

Правий модуль, розміри.

Кожен модуль складається з денця, на яке кріпляться боковини. Боковини з'єднуються між собою зв'язками, через ці ж зв'язку відбувається кріплення кришки до корпусу. Для зручності кріплення зустрічних зв'язків доцільно розвести їх один від одного. На даному прикладі це зроблено так:

Варіант установки горизонтальних зв'язків.

Стикувальна боковина, ніша і мініфікси.

Ніша для апаратури і полиця-зв'язок.

Над ящиками розташована одна зв'язок, але трохи ширша, ніж сусідні, і вона втоплена від особи, щоб зустрічні зв'язку не заважали її кріпленню. Правий нижній модуль, з боку ніші під апаратуру, верхніх горизонтальних зв'язків не передбачено, її сполучну роль виконує полку. Кріплення кришки на цій ділянці відбувається за допомогою мініфіксов. До цієї ж боковині відбувається кріплення лівого модуля бази меблевої стінки.

Корпус низу стінки стоїть на цоколі, сполученого у вигляді рамки. Такий вид цоколя так і називається цокольна рамка. Особові планки рамки приєднати за допомогою шкантів. щоб на лицьову сторону не виходили ніякі елементи кріплення. Решта планки з'єднуються на звичайний конфирмат. До денця така рамка кріпиться за допомогою меблевих монтажних куточків. У тій частині бази, де розташовані ящики розумно кріпити рамку на конфірмати прямо через денце, тому що капелюшки конфирматов будуть приховані під висувними ящиками.

У даній моделі стінки передбачені 4 широких висувних ящика для зберігання. Корпус ящика виконаний з ламінованої плити, того ж кольору, що і корпус стінки. Дно ящика - ламіноване ДВП білого кольору. Фасади кріпляться до корпусу ящика за допомогою саморізів 4х30 мм. і остаточно фіксуються при установці меблевих ручок, довгі гвинти яких проходять крізь фасад і передню стінку корпусу ящика.

Ящики рухаються на телескопічних направляючих повного висунення. Розрахунок кріплення яких такий, щоб верхній і нижній ящик були взаємозамінні.

Ящики лівого і правого модулів різні, відрізняються по ширині на 16 мм. Це від того, що при дотриманні загальної симетрії стінки розрахункова ширина ящиків фасадів лівого і правого модуля однакова = 800 мм. (- зазори). Але при состикованіі нижніх модулів, фасади лівих ящиків повинні собою накривати спарені боковини стику, від чого корпусу лівих ящиків необхідно зменшуються на товщину боковини, тобто 16 мм. Автоматично зменшується на 16 мм. і довжина верхньої широкої зв'язки (див. розмірні ескізи вище). Крайні зв'язку залишаються без змін, вони однакові в правому і лівому модулях.

Складальна схема меблевої стінки. Нижня частина.

Переходимо власне до загальної складальної схемою стінки для вітальні із зазначенням деталей і самої деталізацією. Порядок деталей починається з верхнього ярусу стінки. На цій сторінці виносимо складальні схеми нижніх тумбочок. Схема і деталі верхнього ярусу показані на другій сторінці.

Складальна схема і деталі нижнього ярусу.

Схема і деталі ящиків.

Деталировка стінки для вітальні.

Всі деталі корпусу стінки (крім фасадів), обклеєні кромкою АБС товщиною 0,45 мм. тому при розрахунку деталей її товщина не враховувалася. Товщина кромки враховувалася тільки на фасадах, де попередньо в резмер вирахувано по 1 мм. з кожного розміру. Деталі верху тумб і жорстких полиць обклеєні широкої (40 мм.) Крайкою АБС товщиною 2 мм. але на цих деталях така товщина кромки ролі не грає, тому теж не врахована.

Перший розмір в деталировке це розмір деталі за текстурою, другий - поперечний.

Фурнітура для збірки.

Для складання меблевої стінки знадобляться: (можливо список не є вичерпним)

1. Конфірмат 6х50 мм. = 98 шт.
2. Полкодержатель 4 мм. = 32 шт.
3. Менсолодержатель (прихована консоль з дюбелем) = 5 шт.
4. Навіс "кабінетний" = 8 шт. + 8 дюбелів.
5. Петлі накладні 110 о = 12 шт.
6. Направляючі телескопічні, 350 мм. = 4 комплекти.
7. Ручки двох типорозмірів. Загальна кількість = 10 шт. + Гвинти, + шайби.
8. Куточок монтажний (для кріплення цоколя) = 10 шт.
9. Шкант 8х30 мм. = 10 шт.
10. Мініфікс (для кріплення кришки над DVD нішею) = 2 шт.
11. Заглушка для кабелю = 2 шт.
12. Стяжки (для стяківанія нижніх тумб) = 4 шт.
13. Саморізи 3,5х16, 4х30 = так щоб вистачило і ще залишилося.
14. Ніжки регульовані, маленькі врізні (при наявності кривих підлог). = 10 шт.
15. Відбійник силіконовий (для фасадів). = За бажанням.

1. Нижня, базова частина стінки в вітальню. Розміри меблевої стінки.
2. Верхня частина меблевої стінки. Вітрини і полки.
