Статево піраміда в excel
Статево піраміда являє собою діаграму розподілу населення за статтю та віком.
Розберемо принципи побудови статево-віковою піраміди в Excel.
Як побудувати половозрастную піраміду в Excel?
Розглянемо побудову графіка на конкретному прикладі.

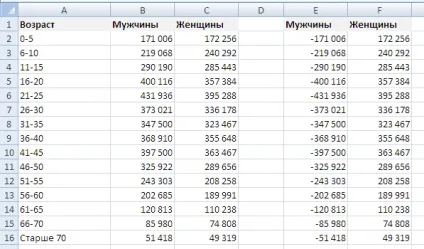

Припустимо, що у нас є такий таблиця (діапазон A1: C16) з даними про склад населення в розрізі статі і віку:
Щоб побудувати графік створимо допоміжну таблицю (діапазон E1: F16), в якій один з рядів даних змінимо і зробимо негативним, іншими словами помножимо на -1, а інший ряд залишимо без змін.
В цьому випадку при створенні діаграми стовпці з даними будуть розходитися в різні боки від вертикальної осі.
Аналогічного результату також можна домогтися і без створення допоміжних таблиць, потрібно лише змінити самі вихідні дані. Для цього в будь-яку вільну позицію введемо -1, скопіюємо її, і виділивши діапазон з даними (B2: B16) за допомогою спеціальної вставки помножимо значення на -1, після чого всі значення в виділеному діапазоні стануть негативними.
Тепер на основі допоміжної таблиці безпосередньо перейдемо до побудови піраміди.
Виділяємо дані і переходимо в панелі вкладок на Вставка -> Діаграма -> Лінійчата -> Лінійчата з накопиченням:
У діаграмі вже впізнаються обриси статево-віковою піраміди, однак вона все ще не набула остаточного вигляду.
Для цього поставимо бічний зазор для рядів рівним 0 (на розсуд можна задати і відмінне від 0 значення) - натискаємо правою кнопкою миші на будь-який ряд, вибираємо Формат ряду даних -> Параметри ряду -> Бічний зазор:
Читайте також: Бульбашкова діаграма в Excel
Далі налаштовуємо зовнішній вигляд діаграми на свій смак і на виході отримуємо наступний варіант статево-віковою піраміди:
Для завершення побудови нам залишилося додати підписи даних, проте в цьому кроці також є певні труднощі.
Додавання підписів
При спробі додати підписи даних до рядів на діаграму перед нами постає проблема - в лівій частині графіка дані відображаються зі знаком мінуса:
Це проблему легко можна усунути помінявши формат відображення осередків з вихідними даними, або ж поміняти формат відображення підписів даних на графіку.
В Excel числовий формат відображення будь-якого елементу записується у вигляді A; B; C (наприклад #; - #; 0), де A - вид запису, якщо число позитивне (#), B - якщо число негативне (- #), і С - в разі нуля (0).
Відповідно прибравши мінус з відображення негативного числа, ми отримаємо необхідний результат.
Виділяємо діапазон з даними B2: B16 (або підпис даних на графіку) і у вікні Формат комірки (або Формат підписів даних) у вкладці Число прописуємо нову маску відображення:
В результаті ми отримуємо остаточний варіант статево-віковою піраміди:
Детально ознайомитися з прикладом статево-віковою піраміди - скачати приклад.
