СНПЧ - інструкція по використанню і транспортуванні

У цій статті я хочу розповісти про правила використання СНПЧ і про те, чого з ним ні в якому разі не можна робити. Матеріал призначений для новачків. Написати статтю мене наштовхнули два принтера, повністю залитих чорнилом, принесені в один день. Причиною була неправильна експлуатація СНПЧ.

Якщо дивитися спрощено, то система безперервної подачі чорнила складається з ємностей-донорів (баночок, що знаходяться поряд з принтером) і чорнильниць (картриджів), які знаходяться в принтері. Ємності-донори і картриджі з'єднані між собою гнучкими трубками (шлейфом). Місця з'єднання трубок з картриджами і ємностями-донорами повинні бути герметичні.

Начебто, все ясно, чорнило по трубках з баночок подаються в картриджі і все чудово.

Давайте розберемося, за рахунок чого чорнило надходять в чорнильницю.

Справа в тому, що, коли при друку з картриджа витрачається чорнило - в ньому утворюється розрідження (тиск ставати менше атмосферного). Що б це компенсувати - в чорнильницю по трубках надходить чорнило (рівно стільки, скільки було використано при друку). Якби з'єднання трубки з картриджем було герметично, то замість чорнила в чорнильницю надходив би повітря і, з часом, б чорнило в картриджі закінчилися. Звідси і поява повітря в трубках. Ну, а до чого призводить друк без чорнила в принтерах Canon Ви можете побачити тут.

З цим, начебто, розібралися.

Хочу зауважити, що СНПЧ є дві сполучені посудини - картриджі та ємності донори. Щось ми таке пригадуємо зі шкільного курсу фізики, чи не так?

Якщо посудина А підняти вище судини Б, то тиск в посудині Б зросте і навпаки, якщо А опустити нижче Б, то тиск в Б зменшитися.

На практиці це означає - якщо Ви опустіть ємності донори нижче площини, на якій стоїть принтер, то тиску в картриджах буде недостатньо для того, що б чорнило потрапили в сопла. Можливо, навіть, картридж почне підсмоктується повітря через сопла.

До речі, опустивши ємності Ви відразу побачите, що в шлейфі близько картриджів з'явився повітря.

Справа в тому, що картридж повністю заповнений чорнилом, в ньому є повітряний прошарок. Відповідно, при зміні тиску, частина повітря потрапила в трубки.

Якщо ж Ви піднімете ємності вище принтера, то в картриджах зросте тиск і чорнило почнуть виливатися з сопел в принтер. Скажімо, якщо поставити ємності-донори на принтер на ніч, то цього часу вистачить, що б все чорнило в баночках витекли в принтер. А при повністю заправленому СНПЧ чотириколірних принтера це становить, приблизно, 320 мілілітрів. Навряд чи Вам сподобається, коли з принтера почнуть текти чорнило. Ще більше це не сподобатися інженеру сервісного центру, який буде повністю розбирати і вимивати новий пристрій. І, запевняю, Вам точно не сподобатися рахунок, який він виставить за свою роботу :) В деяких випадках, при транспортуванні, допустимо поставити баночки на принтер, попередньо пережавши (наприклад Біндером) шлейф. І взагалі, при перевезенні рекомендую закривати повітрозабірники і віджимати шлейф. Це виключить проблеми з перепадом тиску в системі.

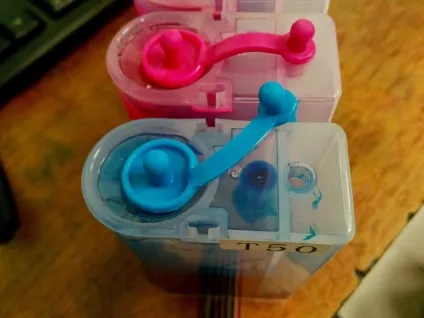

Ємності-донори виглядають приблизно так

Звичайно, форма і конфігурація баночок може дещо відрізнятися, але це не принципово. Кожна баночка має два отвори. Більша служить для заправки чорнила (воно повинно бути закритим), менше є повітрозабірником. Для чого потрібен повітрозабірник? При витраті чорнила в баночку через нього потрапляє повітря і цим вирівнюється тиск в системі. Якби його не було, то, при друку, в системі утворювалося б розрідження. До чого це призводить я описував вище. Звідси робимо висновок, що повітрозабірники повинні бути завжди відкриті. Закривати їх я рекомендую тільки при транспортуванні пристрою.

Багато виробників комплектують свої СНПЧ повітряними фільтрами, які вставляються в отвори повітрязабірників. На думку виробника - вони перешкоджають попаданню пилу в ємності-донори. На мою думку - вони не приносять користі, а іноді навіть шкідливі. Справа в тому, що, якщо на фільтруючий елемент потраплять чорнило, то фільтр може перестати пропускати повітря в повітрозабірник. До чого це призводить я вже писав. Використання фільтрів доцільно, тільки якщо Ваш принтер коштує в дуже запиленому приміщенні.

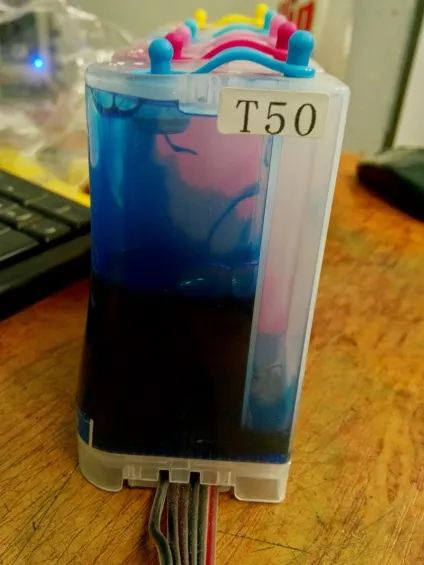

Більшість ємностей-донорів складається з двох камер - більшої і меншої

Більшою камері перебувають чорнило. Менша, в яку веде впускні отвори для повітря - "повітряна". У ній рівень чорнила повинен бути мінімальний (приблизно як на малюнку). Якщо ця камера буде заповнена чорнилом - в системі зросте тиск. Ну а далі Ви вже знаєте. Втім, якщо рівень чорнила, з якоїсь причини, в повітряній камері більше нормального - це легко усувається. Досить нахилити баночки так, що б чорнило перетекли в більшу камеру.

Заправляти СНПЧ слід так: закриваємо повітрозабірник, відкриваємо отвір для заправки чорнила (в більшій камері), заливаємо чорнило, закриваємо отвір, відкриваємо повітрозабірник. В такому випадку рівень чорнила в "повітряної" камері залишиться в нормі.

1. Ємності з чорнилом завжди повинні знаходиться на одній площині з принтером

2. Воздухозаборники завжди повинні бути відкриті

3. У "повітряних" камерах завжди повинен бути мінімальний рівень чорнила
