сітчасті фільтри

Фільтри сітчасті - спеціальні дренажні фільтруючі елементи фланцевого типу для грубої очистки повітря або рідини, широко застосовуються в промислових і побутових трубопроводах. Сітчастий фільтр має щільну конструкцію і механічний спосіб фільтрації вмісту трубопроводу, очищаючи його від великих і дрібних частинок бруду, домішок, окалини, іржі, а також механічної стружки.

Сітчасті фільтри встановлюються на вхідних отворах трубопроводів, так як виконують функцію першої і основної ступеня фільтрації води, пара, повітря і газу від найбільших забруднюючих частинок і включень. Величезні фільтраційні системи сітчастої конструкції служать головним бар'єром в процесі проходу рідини з основних джерел забору в водопровід - на побутовому рівні вода з колодязя фільтрується за допомогою сітчастого фільтра від мулу, піску, каменів і органічних елементів, потрапляючи в водопровід вже без наявності великих елементів бруду.

Пристрій і принцип роботи сітчастих фільтрів

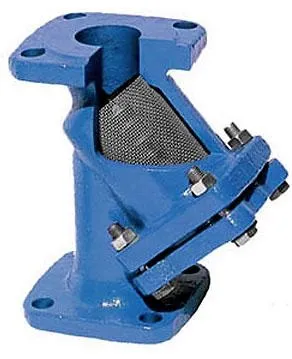

За своїм зовнішнім виглядом, сітчасті фільтри можуть мати відмінності. Це стосується конструктивного виконання, а також габаритних розмірів. Основна частина конструкції - це масивний металевий корпус зі встановленою всередині фільтраційної сіткою. Корпус фільтра виготовляється зі сталі, латуні, міді або чавуну. У промислових і деяких сучасних побутових системах очищення водного постачання встановлюються посилені дренажні або фланцеві фільтри з суміші металу і композитних матеріалів.

Сітчастий фільтр в професійних і побутових колах нерідко називають «грязьовики». Цей виріб має найпростіший функціонал і конструкцію з усіх представлених на ринку комплектуючих для очисних систем трубопроводу. Принцип дії фільтру полягає в звичайному відсівання великих забруднюючих частинок з об'ємом понад 0,2 мм - саме такий мінімальний розмір отвору має щільна металева сітка, яка встановлюється всередині масивного корпусу арматури.

Як правило, вода пропускається через систему грубої механічної очистки, коли ступінь каламутності і кількість присутніх в ній забруднень становить понад 1,5 мг / л. Фільтри промислового виготовлення розраховані на установку в трубопроводи діаметром від 80 до 500 мм. Робоче середовище, в яку монтується сітчастий фільтр зі спеціальною запірною арматурою, має показники тиску 1,6-6,3 МПа.

Стандартизоване якість фільтрів

Виробництво фільтрів на території України регулюється нормативною документацією ТУ 3683-016-00220322-99. Якість фільтраційних інструментів для різних за габаритами і застосування трубопровідних систем, також регламентується на законодавчому рівні і повинно відповідати нормативам, зазначеним в ГОСТ 15151. Правила безпеки при монтажі та експлуатації фільтрів сітчастих на особливо великих промислових об'єктах, а також побутових вузлах, регулюються ПБ 03- 576-03 і ПБ 03-584-03.

Класифікація сітчастих фільтрів

Фільтри сітчастої конструкції класифікуються залежно від розташування відстійника, способу приєднання до водопроводу, а також за видом очищення. Перша градація ділить фільтри сітчасті на косі і прямі.

Корпус з прямою конструкцією фільтра встановлюється строго на горизонтальні ділянки трубопровідних систем. Для цього необхідна наявність відкритого простору над трубами. Косі фільтри - більш універсальні. Вони можуть встановлюватися по діагоналі або під кутом, тому не вимагають багато вільного простору для монтажу. У двох згаданих видах фільтрів відстійник відповідно розташований по-різному. Більш надійною вважається конструкція прямого фільтра, оскільки відстійник в ньому розташовується під кутом в 90 градусів до потоку вмісту труби. З цієї причини він може мати більш об'ємний резервуар для грязьових накопичень.

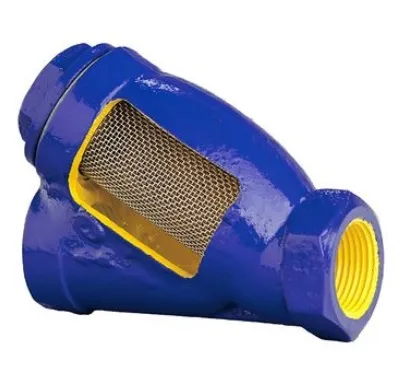

Фільтри в залежності від способу з'єднання з трубою можуть бути фланцеві та муфтовими. Муфтові моделі мають більш просту конструкцію - корпус з фільтром просто вкручується в отвір труби, закріплюючись гайками. Застосовуються вони в трубопровідних мережах, в яких отвір для кріплення має діаметр не більше 2 дюймів.

Фланцеві фільтри кріпляться за допомогою шпильок або болтів. Такі механізми мають складну, але при цьому, більш зручну конструкцію. Фільтри з фланцевими кріпленнями можна легко знімати для очищення і заміни. Вони мають обсяг монтажного отвору більше 2 дюймів в діаметрі і встановлюються на магістральних трубопроводах.

Наступна класифікація ділить сітчасті фільтри на промивні і непромивний. Промивні фільтри - це вироби багаторазового використання, які очищаються автоматичної промиванням в системі. У них не передбачена знімна конструкція, а процес очищення здійснюється парою або водою за допомогою випускного крана. Непромивний фільтри можуть очищатися тільки за допомогою ручного чищення. Вони монтуються разом з кришкою, що використовується для зняття і очищення вироби. Фільтри промивні мають вертикальний відстійник, а непромивний - горизонтальний. Колби для відстійників виготовляються як з металу, так і з міцного пластику.

Загальна специфікація фільтрів грубої очистки

Фільтри грубої механічної очистки застосовуються для систем трубопроводів з різних вмістом. На побутовому і промисловому рівні, сітчасті фільтри встановлюються в трубопроводи, по яких протікає:

транспортується газ;
неагресивні рідини;
нафтопродукти;
пар.

Система грубої очистки з сітчастими СДЖ фільтрами застосовується для нафтопродуктів на АЗС і нафтопереробних промислових підприємствах. Для води, пари та газу використовуються фільтри такої ж конструкції, але з меншим діаметром.

На побутовому рівні очищення систем водного постачання застосовуються сітчасті фільтри, в яких пропускна здатність сітки відповідає 20-100 мкм, в промислових - 400-500мкм. Щільна сітка на металевому фільтрі витримує тиск водного напору до 20 бар і розрахована на роботу, як в гарячому, так і в холодному контурі водопостачання. Максимальна температура води, яку витримує фільтр в інженерних системах загального водопроводу, становить 120С.

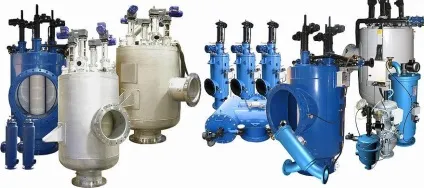

На промисловому рівні прийнято також встановлювати найпростіші системи грубої очистки з автоматичним принципом дії. Спеціальна арматура в побутових системах має звичайний вентиль, що функціонує за принципом відкручування / закручування. У промислових - вентиль регулюється автоматично за допомогою приводу. Найсучасніші системи грубої фільтрації можуть бути оснащені пристроєм автоматичного очищення, коли фільтр не потрібно знімати або міняти для відновлення його працездатності - він омивається від накопичених забруднень за допомогою роботи автоматичної системи, керованої оператором. Поряд з сітчастими фільтрами застосовуються картріджниє фільтри з іншим, більш ємним і складним пристроєм.

Переваги використання сітчастих фільтрів

Основне і першочергове призначення фільтраційних систем першого ступеня очищення води будь-якого вмісту трубопроводів, є здійснення фільтрації грубих механічних частинок. Звідси випливає цілий спектр переваг від їх застосування, як для приватних користувачів, так і для фірм з обслуговування подібних систем:

висока якість фільтрації з точною очищенням від забруднень великих включень;
низька вартість монтажу та обслуговування простих по комплектації систем;
широкий діапазон температурних значень для установки;
висока витримка за значенням тиску робочого середовища рідини і газу;
збільшення терміну експлуатації трубопровідної і запірної арматури;
запобігання попадання в систему небезпечних великих частинок, які можуть зіпсувати цілісність трубопроводу і нанести значні збитки на побутовому і промисловому рівні.

Установка сітчастих фільтрів є обов'язковою мірою для якісного очищення та забезпечення необхідного рівня безпечної експлуатації трубопроводів будь-яких габаритів і діаметру. Перша ступінь фільтрації дозволяє домогтися надійної і ефективної очистки вмісту трубопроводу на наступних етапах, для отримання на виході максимально чистою консистенції, використовуваної в побуті та виробництві.

Вибір сітчастих фільтрів

При виборі сітчастих фільтраційних систем слід враховувати наступні параметри:

діаметр і специфікацію трубопроводу;
мета установки (звичайна фільтрація, захист від корозії);
розмір кріпильного отвору;
обсяг осередку в сітці фільтру - можуть бути від 20 до 500 мкм (оптимальне значення на побутовому рівні 50-100 мкм);
становище труб (вертикальне чи горизонтальне);
наявність монтажного простору навколо трубопроводу - залежно від цього визначається оптимальний тип встановлюваного фільтра (горизонтальний або вертикальний, кутовий або прямий, промивної або непромивний).

В умовах обмеженого простору в побутових системах фахівці рекомендують встановлювати косою непромивний фільтр. За правилами експлуатації його слід чистити не рідше 4-5 разів на рік з постійним контролем показників тиску вмісту і використовувати в комплексі з запірною арматурою.
