Система диспетчерського контролю
Пристрої диспетчерського контролю ДК, застосовуються на залізничних ділянках, обладнаних автоблокуванням і автоматичною локомотивною сигналізацією, передають інформацію про стан перегінних блок-ділянок, головних та приймально-відправних колій, а також про стан вхідних і вихідних світлофорів поїзного диспетчера в межах диспетчерського ділянки. Ця інформація відображається на табло поїзного диспетчера білими лампочками при занятті відповідних блок-ділянок, головних та приймально-відправних колій і зеленими лампочками при відкритті відповідного вхідного і вихідного світлофора. При цьому зазвичай встановлюється один груповий повторювач на всі вихідні світлофори горловини станції. За часом і послідовності запалювання лампочок на табло диспетчер може судити про швидкість і напрямок руху поїздів на ділянці.
Система ДК є системою телесигналізації руху поїздів на ділянці. Пристрої ДК полегшують роботу поїзного диспетчера з регулювання руху поїздів иа ділянці. За інформацією на табло диспетчер контролює графік руху. В даний час в якості типової системи ДК використовують систему частотного диспетчерського контролю ЧДК. У цій системі в межах диспетчерського ділянки за цикл контролю тривалістю 13,6 с може бути передана інформація на диспетчерський пункт від 480 об'єктів, зосереджених на 15 станціях (не більше 32 об'єктів на станції). Дальність дії ЧДК по кабельній мережі 180 км, по повітряної лінії 300 км, по високочастотним каналам не обмежена. В системі ЧДК інформація з контрольованих об'єктів спочатку надходить на станції, що обмежують перегін, а потім з цих станцій на центральний диспетчерський пункт. Таке двоступенева побудова системи дозволило мати на проміжних станціях інформацію про поїзного положення на прилеглих перегонах. Система ЧДК передбачає отримання на проміжних станціях інформації про справність роботи пристроїв автоблокування і переїзної сигналізації на прилеглих перегонах.
Систему ЧДК можна доповнювати апаратурою телеуправління для оперативних перемикань пристроїв енергопостачання і зв'язку. Додаткова апаратура дає можливість перемикати роз'єднувачі високовольтної лінії автоблокування, контактори фідерів харчування, прилади необслуговуваних контактних осіб. Число керованих об'єктів, що включаються в систему, дорівнює 30 - по два на кожній станції. При необхідності число об'єктів телеуправління можна збільшити до 32 на кожній станції; при цьому всі об'єкти контролю будуть переведені на телеуправління.

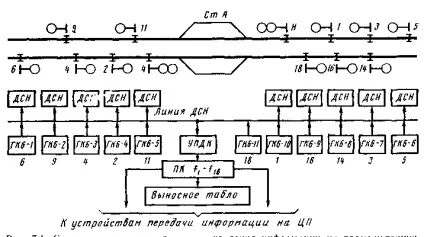

Передача інформації з перегону на проміжні станції. Інформація з сигнальних точок на станцію передається по двухпроводной лінії подвійного зниження напруги ДСН частотним поділом каналів в діапазоні 319-1524 Гц (рис. 7.1). На кожній сигнальної установки до лінії ДСН, крім реле подвійного зниження напруги (див. П. 5.3, 5.4), підключений генератор ГК, налаштований на одну з 16 фіксованих частот (ГК6-1 - ГК6-16). Всі генератори ГК, так само як і реле ДСН, включаються в лінію паралельно. Сигнали, прийняті иа станції, посилюються попереднім підсилювачем УПДК і розшифровуються камертон приймачами ПК (ПК5-1 - ПК5-8), кожен з яких має по два частотних приймача, налаштованих на частоти генераторів ГК, включених на сигнальних установках. Контакти прийомних реле, включені на виході частотних приймачів, використовують для управління лампочками на табло контролю перегону, а також для передачі інформації на центральний диспетчерський пост. За умовами допустимого загасання довжини лінії ДСН не повинна перевищувати 25 км для сталевої повітряної лінії і 20 км для кабельної.
На сигнальної точці при числовий кодової автоблокування змінного струму (див. П. 5.4) застосовують генератор типу ГК6 (рис. 7.2). Генератор видає частотний сигнал при замкнутих висновках 3-4. Якщо блок-ділянки вільні і справні всі пристрої сигнальної установки, то висновки 3-4 замкнуті через фронтові контакти реле жовтого вогню Ж, контролюючого вільність блок-
ділянки, реле О, порушеної за цілісності нитки червоного вогню; реле А і А1, контролюючих наявність основного і резервного живлення. У цьому випадку генератор ГК виробляє безперервний сигнал частотою, що відповідає контрольованій сигнальної установки.

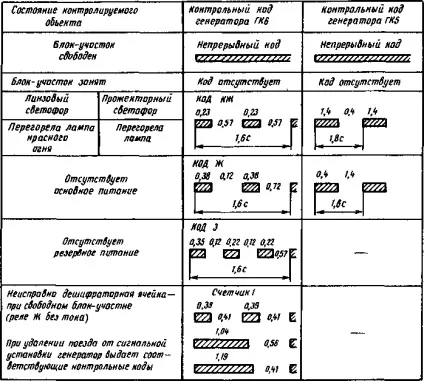

На станції, що сприймає цей сигнал, порушується відповідне приймальне реле. Лампочка на табло не горить, що говорить про вільність Даного блок-ділянки. При занятті блок-ділянки висновки 3-4 розмикаються контактами реле Ж, в лінію частотний сигнал не подається, приймальне реле знеструмлена і на табло чергового по станції включається відповідна лампочка. При наявності ряду ушкоджень, зазначених в табл. 7.1, висновки 3-4 замикаються в залежності від виду ушкоджень через контакти ЯЖ, Ж, 3 кодового колійного трансмітера КПТ (див. П. 1.4) або через контакт повторювача реле лічильника 1 дешіфраторной осередки і в лінію ДСН надсилаються відповідні сигнали, модульовані по амплітуді , тимчасові параметри яких наведені в табл. 7 1. Лампа на виносному табло чергового по станції, що відповідає даному блок-ділянці, блимає в такт вступнику сигналу, що дозволяє візуально визначити характер ушкодження.
У автоблокування постійного струму (див. П. 5.3) трансмітер включається тільки при занятті блок-ділянки. Крім того, під час вимикання змінного струму кодовий колійний трансміттер не працює. Тому використовувати його контакти для маніпуляції частотних сигналів генератора типу ГК6 не представляється можливим і на ділянках з автоблокуванням постійного струму використовується генератор типу ГК5 (ГК5-1 - ГК5-16), що відрізняється від генератора ГК6 наявністю в його схемі мультивібратора маніпуляції. При цьому тимчасові параметри імпульсів маніпуляції можуть змінюватися.
З переїзної установки на найближчу станцію за допомогою генератора типу ГК6 і маятникового трансмітера типу МТ2, що здійснює маніпуляцію частотного сигналу генератора, передається наступна інформація: переїзд відкритий, перегоріла одна з чотирьох миготливих ламп, відсутня основна або резервне живлення.
Передача інформації з проміжних станцій на диспетчерський пост. Ця інформація передається по окремій двухпроводной ланцюга ДК з використанням частотного поділу каналів і рас пределітельной селекції (рис. 7.3). На кожній станції встановлюють лінійний генератор ГЛЗ, налаштований на одну з 15 частот ГЛЗ-1 - ГЛЗ-15 (генератори ГЛЗ працюють на тих же частотах, що і генератори ГК), розподільник РДК1 і частотний приймач ПП, налаштований на прийом сигналу тактової частоти / тб = 1523,6 Гц. Генератор ГЛЗ на кожній станції пов'язаний з контрольованими об'єктами (контактами прийомних реле ПК і контактами реле електричної централізації ЕЦ) за допомогою розподільника РДК1. Ці розподільники на всіх станціях працюють від тактовихімпульсів, що формуються на центральному посту генератором ГТ2-16 і посилаються в ланцюг диспетчерського контролю ДК через підсилювач УПДК і диференціальну систему ДС.
Генератор ГТ2-16 виробляє радіоімпульси тривалістю 0,4 с і інтервалом 0,4 с з заповненням частотою / ІБ = 1523,6 Гц. Так як розподільники всіх станцій і на центральному посту переключаються від єдиного джерела - генератора тактових імпульсів ГТ2-16, то всі вони працюють синхронно. Цикл роботи розподіліть б л і ц а 7.1
гелів РДК1 складається з 32 кроків (16 тактових імпульсів і 16 інтервалів). що дозволяє контролювати на кожній станції 32 об'єкти. Тривалість кожного тактового імпульсу з інтервалом 0,8 с. В кінці циклу подається подовжена пауза тривалістю 1,2 с, після чого розподільники встановлюються в початковий стан. На центральному посту ЦП частотні сигнали, що надходять з усіх станцій одночасно на частотах / 1 - / Д, посилюються підсилювачем УПДК і виділяються частотними приймачами ПК- Контакти цих приймачів і розподільник центрального поста РДК1 пов'язані з табло диспетчера ТД. Якщо блок-ділянка зайнята, то на відповідному кроці розподільника з однієї зі станцій вступить контрольна частота і на табло диспетчера включиться відповідна лампочка, що сигналізує диспетчеру про зайнятість блок-ділянки. Лампочка буде горіти до тих пір, поки в один з циклів не надійде сигнал про вільність блок-ділянки Інформація про несправності з проміжних станцій на диспетчерський пост не передається.
