Сигналізація з лазерної указки
У цій статті ми розповімо, як зробити лазерну сигналізацію. Ідея полягає в тому, щоб зробити таку сигналізацію, як показують у фільмах, про супергероїв.
Ця лазерна сигналізація імітує - розтяжку, коли тонка дріт натягнута в 20 сантиметрах над землею (підлогою). Коли зловмисник, проникає на територію, що охороняється і чіпляє розтяжку - активується сигнал тривоги. А що якщо зробити лазерну сигналізацію і розтяжку відразу? Правильно, так вийде зовсім цікаво.
Вже згадана в статті сигналізація в першу чергу призначена для використання в страйкболі, але можна застосувати її і для охорони житлових приміщень, гаража і т.д.
Принцип роботи систем сигналізації на лазерній вказівкою досить простий.
Мікроконтролер PIC16F688 управляє лазерним модулем, що посилає промінь, який повинен бути повернутий за допомогою дзеркала. Відбитий промінь приймається фоторезистором. Мікроконтролер PIC16F688 перевіряє стан фоторезистора і якщо лазерний промінь перекритий - активує звуковий сигнал.
Схема лазерної сигналізації досить проста і представлена на наступному малюнку:
Для зміни режимів роботи служить перемикач S3 - вибору режиму роботи: лазер і / або розтяжка:
Фоторезистор повинен бути поміщений усередині трубки, щоб виключити потрапляння на нього сонячного світла або інших джерел світла. Для виключення вірогідності випадкового спрацьовування лазерної сигналізації.
А лазерну указку необхідно доопрацювати, припаявши дроти, на місце установки батарейок.

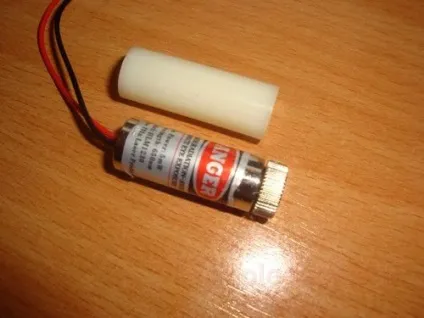

На наступному малюнку показаний лазерний модуль і трубка для фоторезистора.
Щоб об'єднати обидва елементи їх треба вирівняти і склеїти разом, наприклад, холодним зварюванням або пластиком. Таким чином, вони збираються паралельно один одному.
Для варіанту з розтяжкою використаний мікроперемикач, поміщений у верхній частині корпусу лазерної сигналізації. Важіль микрика виступає над корпусом, через вікно, щоб можна було зачепити за нього волосінь, нитка або тонкий дріт.
Тепер можна остаточно доробити корпус, зробивши отвори для світлодіодів, кнопки включення, перемикачів режимів і сирени.
Встановлюючи випромінювач з приймачем, зверніть увагу, що повинна залишатися можливість регулювання цієї частини лазерної сигналізації.

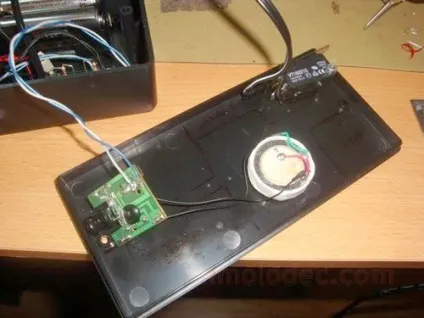

У сигналізації використовується модифікований портативний бипер від ПК, тому, що він досить маленький і дуже гучний. Але його електронна схема повинна бути змінена, щоб можна було підключити її до мікроконтролера PIC16F688.
По завершенні збирання необхідно перевірити працездатність сигналізація з лазерної указки.
Схема працює в такий спосіб. При включенні харчування, пристрій входить в режим настройки, перевіряє лазер і дає нам знати, якщо відбитий промінь правильно повернувся в приймач. У цей момент треба налаштувати дзеркала. Якщо відбитий промінь налаштований правильно спалахує червоний світлодіод.
Після коригування променя, треба натиснути кнопку 1 раз для виходу з режиму налаштування і переходу в робочий стан.
Якщо лазерний промінь перекрити, мікроконтролер PIC16F688 відключить лазер і активує сирену.
Сирена буде працювати, поки не натиснете на кнопку.
Якщо лазерний промінь не потрібен, а використовується розтяжка, необхідно перевести перемикач в інше положення.
Таким чином, лазерна сигналізація спрацьовуватиме тільки, якщо волосінь, зачеплена за важіль мікроперемикача буде пошкоджена.
