Шведська плита

Ті, хто заглиблювався в тему облаштування фундаменту, напевно чули про плитному фундаменті, який є яскравим конкурентом інших типів фундаменту в умовах пучинистих грунту з великою глибиною промерзання.

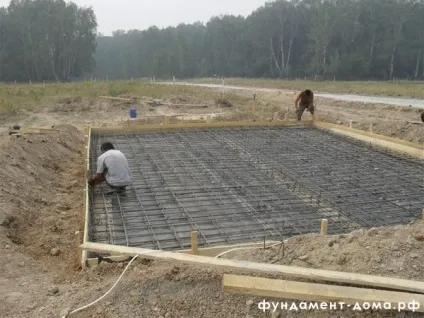

Армування плитного фундаменту

Під час облаштування плитних фундаментів величезну увагу приділяють процедурі армування, завдяки чому вона забезпечує небувалу жорсткість споруди. В результаті фундамент відмінно справляється з рухами грунту, не наражаючись внутрішньої деформації.

Довгий час ця технологія використовувалася тільки в рідкісних випадках, коли будь-який інший тип фундаменту при будівництві невеликих будинків був недоречний. Це було пов'язано з високою вартістю готової конструкції, проте пройшли року, науковий прогрес дав про себе знати, тепер плитний фундамент можна залити за прийнятною ціною і в звужені терміни, використовуючи при цьому шведські будівельні стандарти. Саме тому нова технологія називається шведської плити, поговоримо про неї більш детально.

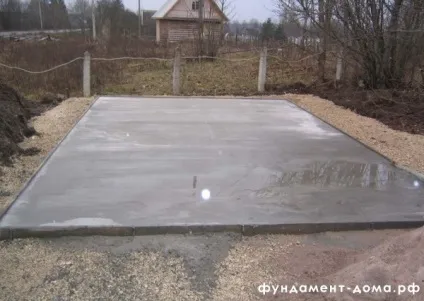

Плитний фундамент після заливки

Шведська технологія не визначає нову назву плитного фундаменту, це, швидше за все, його вдосконалена версія. До особливостей шведської плити слід віднести невелику глибину закладки і ретельна гідроізоляція з усіх боків, і знизу і з боків. Готова плита виступає в двох ролях: як фундамент і перший підлогу поверху. До того ж в основу інтерновані всі комунікації.
В процесі заливки бетону, в структуру майбутньої плити встановлюють «тепла підлога», завдяки якому досягається прекрасний мікроклімат в приміщеннях першого поверху і створюється перешкода промерзання грунту знизу.

Схема пристрою шведської плити

Плюси шведської плити

До переліку основних переваг цієї варіації фундаменту слід віднести наступні пункти:

сфера застосування не обмежується тільки здимистими грунтами, зведення шведських плит можливо на будь-який надійний грунт;
наявність «теплої підлоги» і інтегрованих комунікацій безпосередньо в плиті;
підлогу першого поверху не потребує додаткового вирівнювання і готовий до фінішної обробки;
час монтажу займає близько двох тижнів;
є можливість влаштування кам'яних камінів, печей і інших важких і габаритних конструкцій.

Спорудження опалубки на гідроізолювати підставу

Процес пристрою шведської плити

З точки зору структури шведської плити, вона являє собою поєднання бетонної підлоги і стрічкового фундаменту. Цей факт зобов'язує відповідально ставитися до попередніми розрахунками і всіх етапах робіт.

Поетапна процедура створення шведської плити полягає в наступному:

Підготовка ґрунту. Якщо планується зведення невеликого будинку до двох поверхів, роботи з виїмки грунту не змусять багато працювати, досить зняти поверхневий шар і гарненько вирівняти дно;
Застил дна геотекстилем. Цей матеріал надійно захищає бетон від впливу вологи йде знизу, не гниє і не розпадається в сирій землі;

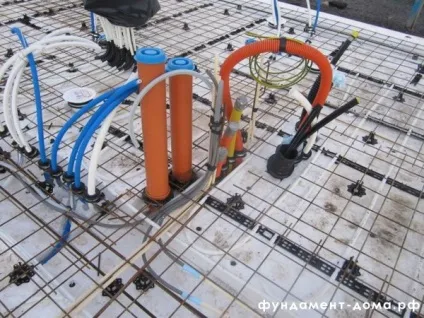

Заставні. Після облаштування захисту потрібно встановити заставні, через які будуть проходити опалення, каналізація, електроенергія, і інші інженерні комунікації. Зробити це після заливки фундаменту дуже складно;

Піщана подушка. Суцільний шар геотекстилю покривають 30-сантиметровим шаром піску, рівномірно розрівнюють його і ретельно трамбують виброплитой;
Опалубка. В даному випадку використовують незнімну версію опалубки, виконаної з фібролітових плит;
Гідроізоляція. Поверх піску застеляють шар поліетиленової плівки;
Утеплювач. 10-сантиметровим шаром пеноплекса під підставою фундаменту, і 5 сантиметровим з боків забезпечують утеплення;

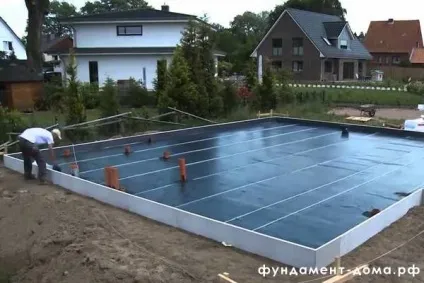

Утеплення шведська плита

Армування. Цієї операції піддають ребра фундаменту;
Тепла підлога. До попередньо влаштованій сітці кріплять трубчасті елементи системи теплої підлоги. Щоб не допустити їх деформації під вагою бетону, перед заливкою труби заповнюють повітрям;
Заливка фундаменту. З цією метою використовують бетон М300. У процесі потрібно обов'язково мати під рукою віброрейку для видалення повітряних осередків з товщі бетону, це зробить його набагато міцніше;
Отмостка. По завершенню робіт по заливці плити, весь периметр фундаменту оточують вимощенням.

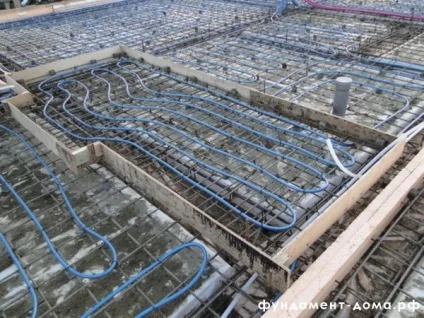

Кріплення кабелів теплої підлоги на арматурному каркасі

Мінуси шведської плити

Цілком закономірно, що разом з позитивними моментами завжди знайдеться місце недоліків:

незважаючи на те, що вартість монтажу шведської плити набагато нижче в порівнянні зі своїм попередником, все одно вона залишається на високому рівні. Набагато це результат необхідності використання дорогих матеріалів і залучення кваліфікованого професіонала, оскільки зробити подібну роботу без певного багажу знань за спиною неможливо. В першу чергу треба безпомилково виконати проект майбутньої конструкції, маленька помилка на цьому етапі, в результаті може стати фатальною;
всі інженерні комунікації повинні бути заздалегідь передбачені, після того, як фундамент буде готовий, виконати підводку чого-небудь стане неможливо;
неможливість провести ремонт комунікацій розміщених в товщі бетону;
в наших кліматичних умовах ця технологія ще не вивчена належним чином, тому поки немає впевненості у використаних матеріалах, в тому, як вони себе поведуть через 10-20 років.

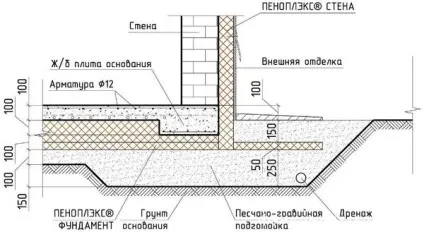

Структура традиційного плитного фундаменту

І на закінчення хотілося б сказати, що в країнах Європи, в основному Швеції і Фінляндії за допомогою таких фундаментів уже побудовано близько мільйона будинків. Це дає привід вважати, що і в наших умовах вони прекрасно впораються зі своїм завданням.
