Штифтові з’єднання 1

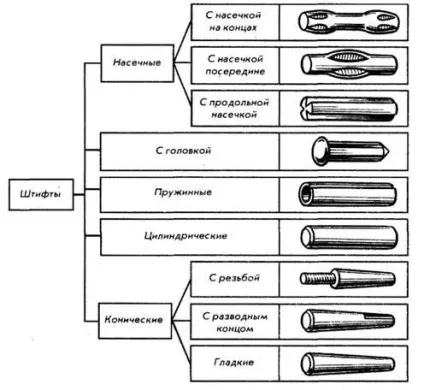

Штифти (рис. 158) - сталь-ні круглі циліндричні, ко-нические або фасонні стрижні, які забивають в наскрізні від-верстия деталей, що з'єднуються. За формою штифти розрізняють коні-етичні і циліндричні-кі. За конструкцією ті і інші роблять гладкими, з рискою або видавленими канавками, цилинд-рические пружинні, Вальцьована-ні зі стрічки.
Конічні гладкі штифти знаходять найбільше застосування. Їх встановлюють в наскрізні отвори. У глухі від-верстия ставлять конічні штіф-ти з різьбленням (рис. 159, I). У соеди-неніях, які відчувають поштовхи і удари, ставлять розвідні штифти (рис. 159, II). Такі ж ко-нические штифти застосовують і в з'єднаннях швидкообертаючих деталей. Конічні штифти мож-но без шкоди для надійності со-єднання багаторазово виймати і знову ставити на місце. Конічни-кі штифти виконують з конусно-стю 1. 50.
Циліндричні штифти ставлять в отвори з на-тягом. У рухомих з'єднаннях циліндричні штифти ставлять з расклепиваніем решт. Великим недоліком циліндричних штифтів є ослаблення по-садки при повторних збірках і раз-Бірках.
В основному циліндричні штифти застосовують як установоч-ні деталі для підвищеної фікса-ції деталей, що з'єднуються відноси-кові один одного і в тих випадках, коли виникає необхідність пре-дохраніть з'єднуються деталі від бічних смещающих зусиль, дей-ціалу в протилежні сто-ку (рис . 160).
Циліндричні і конічні штифти виготовляють з конструк-ційних сталей. Розміри штифтів перерахованих типів вказані в со-відповідних ГОСТ.
Насечние штифти. Деякі конструкції насечних штіф-тов показані на рис. 158. Вони відрізняються від гладких штифтів тим, що мають на поверхні канавки різної форми. При забиванні таких штифтів в отвори видавлений раніше з канавок матеріал пружно де-формується в зворотному напрямку. Це положення і забезпечує по-щення міцність зчеплення. Важливо відзначити, що насечние штифти допускають багаторазовий монтаж і демонтаж без ослаблення сили сцеп-лення. Виготовляють ці штифти з пружинного стали.
Пружинні штифти (див. Рис. 158) нагадують циліндричні-кую трубу, розрізану уздовж твірної.
Їх виготовляють з пружинного сталі з подальшою термообработ-кою. Пружинні штифти вставляють в отвори, які за своїм ді-діаметром менше, ніж діаметр штифта. Надійне з'єднання осуществля-ється за рахунок сил пружності матеріалу штифта. Багаторазові збирання і розбирання не призводять до скільки-небудь помітного ослаблення сили зчеплення.
Штифти з головками 1, як і насечние, мають поздовжні (уздовж осі стрижня) три канавки, що створюють пружні дію при ус-тановки їх в отвір. Застосовують їх переважно для кріплення хо-Мутик 2 деталей 3 радіо- і електроапаратури на панелях 4, щитках і ін. (Рис. 161).

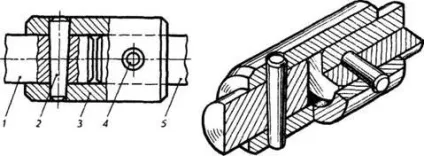

Як приклад застосування штифтових з'єднань на рис. 162 по-казан креслення і наочне зображення муфти 3, що з'єднує два вала 1 і 5 за допомогою конічних штифтів 2 і 4.
