Що таке пересувна лабораторія високовольтних випробувань

Що таке пересувна лабораторія високовольтних випробувань
Мобільна лабораторія високовольтних випробувань являє собою автомобільне шасі (газель, ЗІЛ, Mercedes і ін.) З вантажним відсіком, де розміщено обладнання для проведення високовольтних випробувань кабельних ліній і електроустаткування підстанцій. Пересувна лабораторія високовольтних випробувань комплектується в індивідуальному порядку, виходячи з цілей, які поставлені перед персоналом. Традиційно високовольтну лабораторію на базі автомобіля комплектують випробувальним обладнанням для виробництва наступних видів робіт:

  • високовольтні випробування підвищеною напругою електроустаткування до 35 кВ включно;
  • точна локалізація місця несправності кабельної лінії;
  • трасування кабельних ліній;
  • перевірка електропроводки напругою до 1000В.

Конструктивні особливості мобільного високовольтної лабораторії

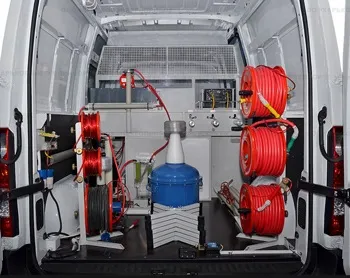

Пересувна високовольтна лабораторія монтується в автомобільному фургоні, який переобладнують для цих цілей. Конструкція лабораторії передбачає наявність двох основних відсіків, які розділені діелектричної прозорою перегородкою:

  • Відсік оператора. У цьому відділенні лабораторії розміщується людина, яка керує режимами роботи випробувального устаткування. Наявність спеціального виносного пульта, забезпечує високий рівень безпеки для оператора лабораторії. На пульті в обов'язковому порядку виводять свідчення випробувальної напруги, виміряних струмів витоку і інших, контрольованих в процесі високовольтних випробувань величин.
  • Відсік високовольтного випробувального обладнання. У цьому відділенні встановлюють високовольтні блоки випробувальної установки, пристрої для заземлення та розрядки, пристрій стабілізації електричної дуги, кабельні барабани з дротами різних типів.

Для забезпечення безпечних умов праці, лабораторія в обов'язковому порядку комплектується виносним заземлювальним пристроєм. Воно дозволить убезпечити персонал від ураження електричним струмом в разі відсутності стаціонарних шин заземлення. Крім цього, лабораторія може мати різні блокування, які оберігають персонал від помилкових дій в процесі виробництва високовольтних випробувань.
