Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Без якісної опалювальної системи жоден будинок не буде максимально комфортним і затишним. Особливо, якщо він знаходиться вУкаіни - адже наша країна не відрізняється м'яким кліматом. Плануючи опалювальну систему у власному будинку і те, яка буде система підключення радіаторів опалення, ми намагаємося зробити так, щоб вона добре обігрівала будинок або квартиру, була якісно виконана і працювала без збоїв.

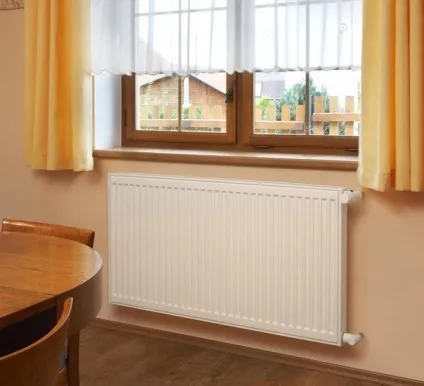

Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Але багато власників додають ще одну вимогу, яке, треба відзначити, є цілком логічним. Система опалення повинна бути ще й економічною. Тобто, і її придбання, і монтаж, і подальша експлуатація, і то, яке підключення радіаторів опалення краще, не повинні власнику «влітати в копієчку», як прийнято говорити.

Одним з найбільш поширених способів заощадити на опалювальній системі є придбання і монтаж її без залучення фахівців.

І слід зазначити, що навіть ті, хто ніколи раніше не мав справи з опалювальними системами, прекрасно справляються з подібним завданням. Звичайно, щоб все зробити правильно, необхідно ознайомиться з деякою інформацією, в числі якої - схеми підключення радіаторів опалення. Розглянемо ж способи під'єднання радіаторів опалення і як краще під'єднати радіатор опалення саме вам.

Принцип підключення радіаторів

Опалювальні прилади можуть підключатися до системи різними способами. Розглянемо приклади підключення радіаторів опалення. Багато в чому вибір типу радіатора залежить від його розміру і розташування щодо інших радіаторів системи, а також типу самої системи.

Існують такі способи підключення радіаторів опалення: бічне, діагональне, радіатори опалення з нижньою підводкою, послідовне з'єднання радіаторів опалення і паралельне.

До найбільш поширених можна віднести бокове підключення і радіатори опалення з нижнім підключенням. Розглянемо детальніше ці типи:

  • бокове підключення. Для такого методу характерно підключення труби, що підводить до верхнього патрубка, а відводить - до нижнього. Тобто, обидві труби - і подачі, і відтоку теплоносія, - розташовані з одного боку радіатора. Цей метод досить поширений по тій причині, що дозволяє домогтися максимального прогріву радіатора, і відповідно - максимальної тепловіддачі. Однак радіатори опалення з боковим підключенням не слід застосовувати для великої кількості секцій - в такому випадку, останні можуть бути недостатньо прогрітими. Однак якщо іншого способу під'єднання немає, то для усунення проблеми слід скористатися подовжувачем протоку води.
  • батареї опалення з нижнім підведенням. Застосовується такий варіант в тому випадку, якщо батареї опалення з нижнім розведенням проходять під плінтусами або підлогою. Нижня підключення називають найкрасивішим - батареї опалення з нижнім підключенням і подачі теплоносія, і його відтоку заховані під підлогу і підключаються до радіатора за допомогою патрубків, спрямованих в підлогу.

Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Варіанти підключення радіаторів опалення

Типи опалювальних систем

На сьогоднішній день існує досить велика кількість видів опалювальних систем. Кожна з них має свої особливості підключення радіаторів. Безсумнівно, якщо ви вирішили для установки батарей залучити майстра - йому все це відомо. А ось якщо ви плануєте встановлювати радіатори самостійно, то необхідно розрізняти типи підключення радіаторів опалення - адже вам потрібно знати, яка саме система буде функціонувати в вашому домі.

однотрубна система

Такий тип опалення поширений в багатоповерхових будинках. Простота планування і монтажу, а також мінімальна кількість використовуваних матеріалів роблять її вельми вигідною.

Але однотрубну підключення радіаторів опалення має вагомий недолік - відсутня можливість коригування подачі тепла (ступінь нагріву батарей). А в деяких випадках це - вагомий мінус.

При цьому тепловіддача системи розраховується ще при створенні проекту опалення, і в подальшому в повній мірі відповідає заданому параметру.

Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Однотрубна система опалення

двотрубному опалення

Принцип роботи даної опалювальної системи простий - по одному контуру до батареї подається нагрітий теплоносій. А відтік охолодженого теплоносія здійснюється за іншим контуру. Всі опалювальні пристрої в системі підключаються паралельно. Вагома гідність двотрубної опалювальної системи полягає в тому, що можна контролювати і в разі необхідності - коригувати рівень нагріву. Для цього на двотрубному підключення радіаторів опалення - на окремий радіатор ставляться спеціальні вентилі. Важливо пам'ятати - при підключенні радіаторів необхідно з точністю дотримуватися всіх правил, зазначені в СНиП 3.05.01-85.

Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Де краще встановлювати радіатор?

Опалювальні радіатори, що встановлюються в будь-якому приміщенні, крім опалювальної функції, мають ще одну, не менш важливу - захисну. Тобто, потік теплого повітря, що йде від опалювального приладу, створює своєрідний щит, який захищає приміщення від проникнення холодного повітря. І, в такому випадку, не має значення, яким чином підключені радіатори - паралельне підключення радіаторів опалення або це послідовне підключення радіаторів опалення.

Саме створення такого заслону від холоду і змушує нас встановлювати радіатори там, де можливо просочування холодного повітря - в ніші під вікнами.

Тому - паралельне або послідовне підключення батарей опалення буде в такому випадку - не має значення.

Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Установка батареї опалення під вікном

Для того щоб приміщення було максимально захищене від холоду, перш ніж приступати безпосередньо до установки радіаторів, необхідно правильно визначити місця, де вони будуть розташовуватися. Це не зайва запобіжний захід - адже в подальшому змінити що-небудь можливості не буде.

Ще одна важлива особливість - вам слід не тільки знати, де саме розташувати батареї, але і як це правильно зробити, а в подальшому - яка буде схема під'єднання радіаторів опалення.

Зокрема, є кілька правил щодо того, на якій відстані від поверхонь повинен бути встановлений опалювальний прилад:

  • від нижньої точки підвіконня до верхньої точки радіатора має бути не менше 10 см;
  • від поверхні підлоги до нижньої точки радіатора має бути не менше 12 см;
  • від задньої стінки радіатора до стіни повинно бути не менше 2 см.

Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Вимоги до установки радіаторів опалення

Типи циркуляції теплоносія і варіанти підключення

Теплоносій, яким в більшості випадків виступає вода, може циркулювати в опалювальній системі двома способами - примусово і природно. Примусова циркуляція має на увазі наявність в опалювальній системі спеціального насоса, за допомогою якого і проводиться переміщення теплоносія. Насос може бути елементом опалювального котла (тобто, він вбудований всередину) або ж його встановлюють безпосередньо перед нагрівальним котлом - на трубу обрата. При розробці схема підключення батарей опалення повинна заздалегідь правильно визначити місце для насоса.

Система з природною циркуляцією носія - прекрасне рішення для тих будинків, в яких часто бувають перебої з електроенергією. В основі руху теплоносія - елементарні закони фізики. У такій системі котел є енергонезалежною.

Багато в чому види підключення радіаторів опалення залежать не тільки від типу циркуляції теплоносія. Крім цього, необхідно також враховувати тривалість труб системи і особливість їх розташування.

одностороннє підключення

Даний тип підключення радіатора передбачає, що і труба подачі гарячого теплоносія, і труба обрата будуть підключені до однієї сторони батареї. Використання подібного принципу підключення є найбільш раціональним для одноповерхових будинків. Особливо він підходить в тому випадку, якщо планується підключення досить довгих радіаторів - до 14-15 секцій. Однак в разі якщо число секцій більше 15, можливе зниження ефективності обігріву - тобто, останні секції радіатора будуть більш холодні, ніж ті, які ближче до труб. Тому, в такому випадку, слід вибирати інші варіанти підключення радіаторів опалення.

Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Седільне і нижнє підключення

Подібне підключення підходить для тих систем, труби яких вмонтовані під поверхню підлоги. В такому випадку, над поверхнею буде лише невеликий відрізок труби, який підводиться до нижнього патрубка. При цьому труба, що підводить монтується з одного боку радіатора, а відводить - з іншого. Недоліком такого методу підключення є істотна (до 15%) тепловіддача. У верхній частині радіатор може прогріватися в повному обсязі.

Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Діагональне (перехресне) підключення

Діагональне підключення радіаторів опалення раціональніше всього застосовувати для радіаторів з великою кількістю секцій. Конструкція радіатора дозволяє теплоносія розподілятися всередині секцій максимально рівномірно - це дає можливість отримувати максимальну тепловіддачу. Суть підключення проста - до верхнього патрубка підключається труба подачі нагрітого теплоносія. А до нижнього патрубка з іншого боку радіатора підводиться труба обрата. Перевагою подібного типу підключення є мінімальна тепловіддача - вона складає всього 2%.

Схеми і способи підключення радіаторів опалення - нижня підводка, діагональне і інші варіанти

Діагональне (перехресне) підключення

Від того, наскільки правильно ви визначите способи підключення батарей опалення до вашої опалювальної системи, і буде залежати якість обігріву приміщення. Запропоновані варіанти підключення батарей опалення є гранично простими і максимально якісними.
