Схема підключення насосної станції для приватного будинку
Головна »Насосне обладнання» Насосна станція для приватного будинку: схема підключення
Комфортне і повноцінне проживання в заміському будинку без водопроводу неможливо. На сьогодні заміські будинки мають не тільки водозабірні крани, а й техніку, яка потребує автоматичної подачі води. Для цілодобової подачі води встановлюються насосні станції.
Сфера використання
Коли відбувається будівництво конструкції водопостачання, то будь-який власник бажає отримати в результаті постійний натиск води. Насосні станції призначені для підйому води з глибини з свердловин і колодязів. На ринку представлено безліч моделей насосного обладнання, яке відрізняється як по потужності, так і за місцем розташування і принципу дії. Поверхневі системи розміщують на землі, а подача води відбувається за допомогою шланга, заглибні конструкції опускаються в колодязь або свердловину.
Якщо насос використовувати цілодобово в постійному режимі, то дуже швидко відбудеться знос конструкції, ось тут для постійної подачі води і використовується насосна станція.

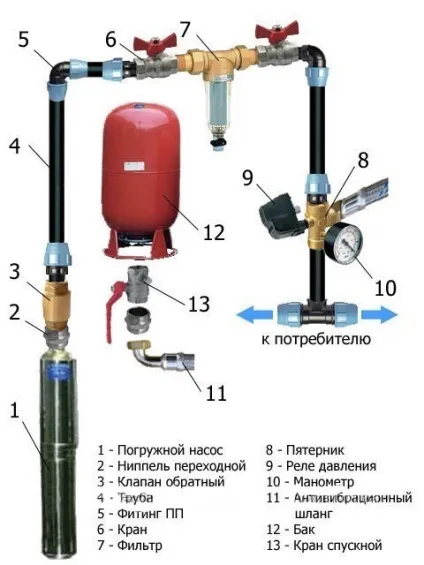

Пристрій насосних станцій:
- Насос. У цьому виді обладнання використовуються поверхневі насоси;
- Фільтр;
- Гидроаккумулятор. Принцип дії акумулятора заснований на розтягуванні гумової перегородки при підвищенні тиску, а при зниженні показників навпаки. Тим самим стабілізуючи тиск;
- Насосна система оснащена вузлом управління для визначення показників, коли потрібно включити і вимкнути обладнання.
Варіанти установки насосної станції для приватного будинку
Існує кілька варіантів для монтажу насосного обладнання, незалежно від розташування джерела:
- У підвалі будівлі. Такий спосіб значно полегшує обслуговування системи, так як є вільний доступ, але перед установкою слід подумати, так як деякі види насосних станцій вельми гучні;
- Може розташовуватися в будівлі. окремому біля колодязя, але тут потрібні додаткові витрати на будівництво;

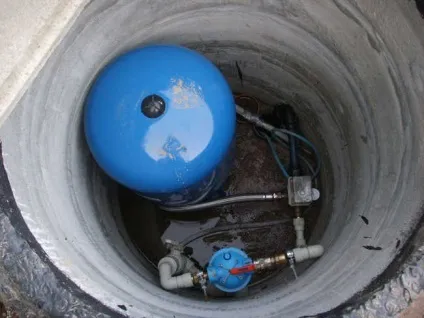

- В кесоні - це розташування відбувається нижче промерзання грунту.
Як вибрати місце розташування?
Насосне обладнання видає сильні вібрації, підстава на якому буде стояти система повинна бути міцною надійно закріплене. В іншому випадку результатом вібрацій можуть стати течі в місцях стиків водопроводу, також конструкція не повинна стикатися зі стінами.
Систему можна піддавати морозам, кімната повинна бути опалювальної, мінусова температура призведе до пошкодження всіх деталей.

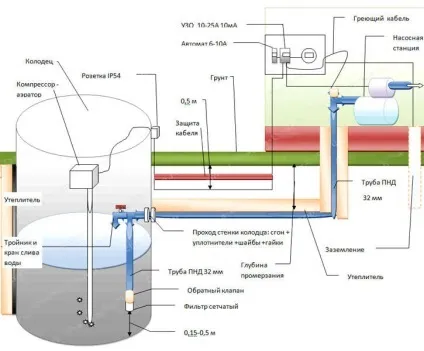

Варіанти схем підключення насосної станції для приватного будинку
Існує дві схеми монтажу: двотрубна і однотрубна, вибір буде залежати від конструкції водопроводу. Двотрубна схема застосовується, в разі якщо потрібно виробляти подачу води з великої глибини більше 20 м. Однотрубна конструкція застосовується при глибині менше 10 м.

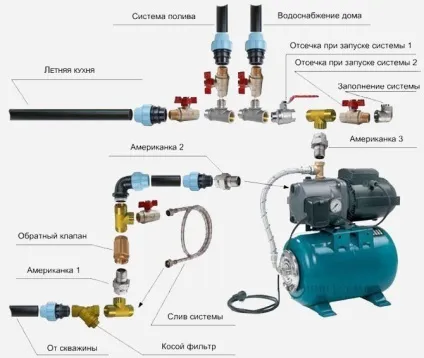

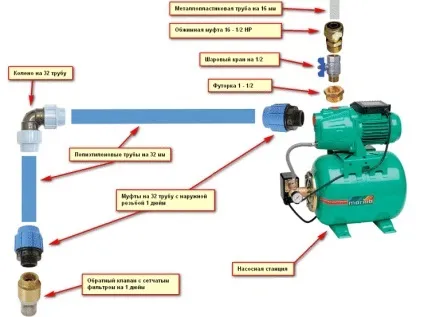

Підключення по двухтрубной схемою
Спочатку збирається ежектор, для підключення водопроводу є 3 виходи.
- Фільтр-сітка встановлюється знизу на ежектор, якщо в систему потраплять пісок і дрібне сміття зі свердловини, вона захистить від пошкоджень;
- Монтаж розтруба відбувається на верхню частину, і після встановлюється зганяння. Можливо, буде потрібно приєднати кілька сгонов, щоб домогтися необхідного перетину;
- Муфта монтується на кінець згону, вона буде виконувати функцію переходу на водопровід.
Потрібно простежити, щоб вся конструкція системи і її стики були герметичні, тому що якщо станеться забір повітря, то обладнання може почати нестабільно функціонувати і втратити значно в потужності. За допомогою фум-стрічки, прокладок або спеціалізованої пасти надійно фіксуються з'єднання.
Під час процесу проводки труб на місце, потрібно подбати про деяке запасі. Після прокладки труб приступають до підключення:
- Оголовок монтується на обсадних труб;
- За допомогою будь-якого довгого предмета обчислюється глибина занурення труб. Вхідний патрубок приблизно на 1 метр повинен не доходити дна свердловини;
- Поліетиленові труби монтуються до конструкції ежектора;
- На оголовок свердловини монтується коліно;
- Пластикові труби проходять через коліно. Труби при прокладці можуть бути з'єднані перехідниками або бути зігнуті;
- На необхідну глибину опускається конструкція ежектора;
- Оголовок фіксується на обсадної трубі за допомогою армованого скотча.
До будинку прокладаються труби, вони проходять через фундамент нижче показників промерзання грунту. Після, до водного патрубку насосної станції підключають труби, все фіксується розвідним ключем.
Запускати насос на суху не можна, потрібно залити води в верхній отвір насосної станції, цю процедуру потрібно виконати один раз. Після першого пуску перевіряється тиск, за усередненими показниками воно повинно складати 1,5 атмосфери. При необхідності за допомогою автомобільного насоса ці показники можна підвищити.
Після установки насосної станції, обладнання запускається в тестовому режимі, і перевіряється працездатність системи.
Поширені помилки при установці насосної станції
При самостійної установки насосної станції, як правило, допускається чотири основних помилки:
- Якщо відбувається збільшене споживання води, то в системі різко знижується тиск;
- Якщо при установці сталася будь-якого роду помилка: часті вмикання та вимикання. Гідробак повинен контролювати частоту включень і рівень рідини, але не у всіх випадках це відбувається;
- Електродвигун насосної станції може вийти з ладу через перебої з електрикою, резервне джерело живлення може вирішити цю проблему, Необхідні автомати захисту і стабілізатори якщо в мережі напруги відбуваються часті скачки;
- Неправильний вибір потужності насосного пристрою або помилка в розрахунках глибини свердловини, може привести до поломки всього агрегату, так як якщо пошкодиться фільтр, то в систему потрапить пісок.
Якщо процедура монтажу була виконана правильно, насосна станція без перебоїв і поломок прослужить своїм господарям близько 7 років, фахівці рекомендують для економії сил і часу краще відразу звернутися за професійною допомогою.
