Схема обтиску кручений пари
Інструмент для обтиску кручений пари
Для обтиску мережевого кабелю нам знадобиться:
- Обжимка
- Конектор RJ-45 (він же джек)
- Пристрій для зняття ізоляції

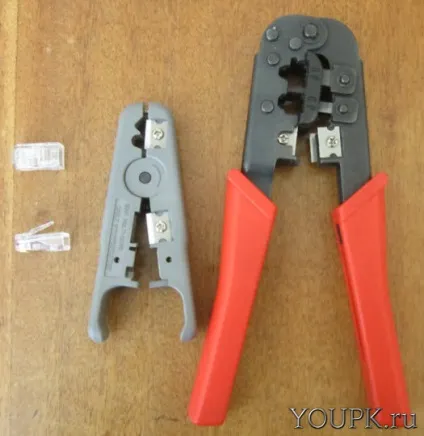

На малюнку нижче можна подивитися як це виглядає

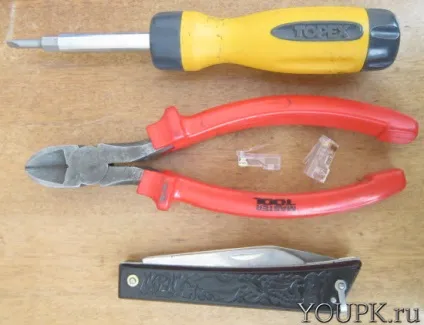

Як ви розумієте якщо вам необхідно обжати виту пару один раз, то простіше купити готовий патч-корд і не морочити собі голову. Якщо ж ви хочете спробувати самі то вам знадобиться:
В цьому випадку конекторів можна і потрібно брати більше. Тим більше якщо ви раніше ніколи не мали справу з мережевим кабелем. Величезна ймовірність, що з першого разу не вийде
З інструментами розібралися переходимо до процесу
Процес обтиску мережевого кабелю

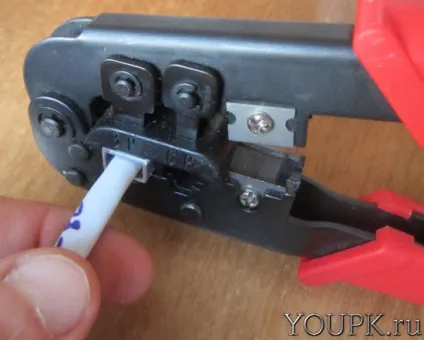

1. Прибираємо ізоляцію з кручений пари. Використовуємо спеціальне пристосування. Затискаємо в ньому мережевий кабель і провертає на 360 градусів.
Ми залишаємо голим ділянку близько 20 міліметрів. Після цієї процедури перевірте що б була ціла ізоляція проводів
Якщо у вас екранована кручена пара F / UTP, необхідно прибрати фольгу
Одиночний сталевий проводок затискаємо тому, Обріжемо його трохи пізніше для зручності роботи
2. Маємо дроти в потрібній нам послідовності
Цю послідовність ви можете подивитися на малюнку нижче

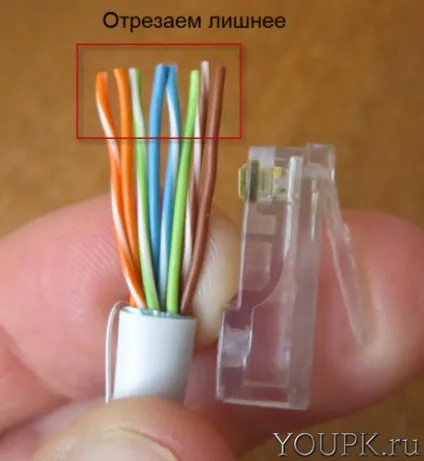

3. Необхідно видалити зайве. Робимо завмер за допомогою джека RJ-45
Ізоляція кручений пари повинна трохи зайти в коннектор для надійної фіксації всередині.

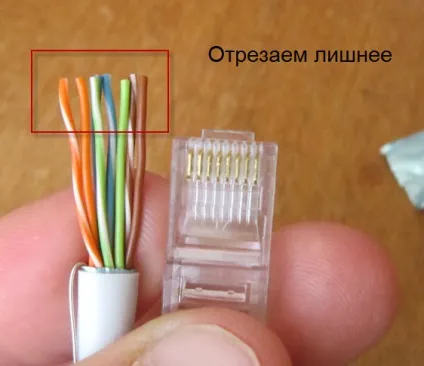

4. Видаляємо зайве за допомогою кусачок
або спеціального інструменту. Це так само зручно робити обжимкой.
Якщо видаліть дуже мало, то джек не зможе зафіксувати кабель і можливо з часом якість з'єднання погіршиться. Якщо не чіпати виту пару, то навіть при слабкому притиску вона прослужить досить довго. Видаляємо відведену в сторону одиночну сталеву жилу
5. Вставляємо виту пару в джек
Як показано на малюнку нижче
Що б ви чітко бачили торці проводів

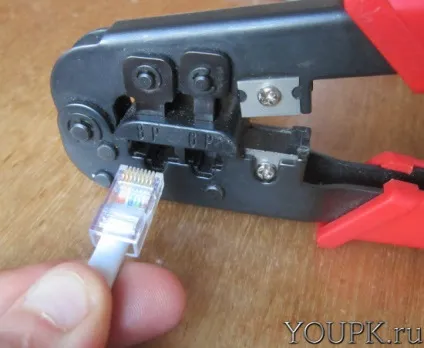

6. Заряджаємо коннектор до обтискача
7. До упору стискаємо інструмент
8. Мережевий кабель обжатий. Вид збоку
Вид з торця. При стисненні ножі в джеке розрізають ізоляцію проводів і створюють надійний контакт
На зворотному кінці кабелю робимо те ж саме. У нас вийшло пряме з'єднання. Можна з'єднати комутатор або світч або маршрутизатор з робочою станцією. Якщо вам необхідно з'єднати два комп'ютери між собою, не через комутатор, то необхідно що б хоча б у одного з комп'ютерів був гігабітний адаптер. Гігабітний адаптер це мережева карта зі швидкістю з'єднання 1 Гбіт / с. Якщо ж у вас все мережеві інтерфейси 100 Мбіт / с, то необхідно зробити перевернутий кабель. Як його зробити можна без зусиль знайти в інтернеті.
висновок
У цій статті (Схема обтиску кручений пари) ви дізналися як робляться звичайні пасивне. Це все добре коли у вас є обжимний інструмент. Або є хоча б обжимка. Ізоляцію можна зняти акуратно ножем.
В результаті у вас вийде обтиснутий мережевий кабель як то кажуть «на коліні». Але це не головне. Головне, що все працює)
Батьки підключили інтернет від Київстар. Прийшли хлопці все зробили. Увечері дзвонять, кажуть, що немає інтернету. Приїжджаю і дійсно немає. Патчкорд вставлений, а з'єднання немає. Неначе провід пошкоджений. Дивлюся як був зроблений патчкорд від роутера до комп'ютера.
Через те, що немає контакту з 1 і 2 дротом (біло-помаранчевим і помаранчевим) немає взагалі ніякого з'єднання.
