Дах будівлі є основною його захистом. Різноманіття форм, конструкцій, видів покрівельних систем дозволяє спроектувати будівлю таким чином, що воно отримає індивідуальний вигляд, стане гордістю і теплим родинним гніздечком для будь-якої сім'ї.

Дахи з особливостями будови, специфікою форми скатів можуть бути декількох видів:

Плоскі. Сторони конструкції спираються на стіни будівлі. Вони практично позбавлені ухилу. Форма ската найчастіше представляє прямокутник;
скатні. Конструкція має два і більше скатів різної форми, які розташовані під певним ухилом.

Похилі даху класифікуються за кількістю, формою, розташуванню скатів:

Крім того, існують інші конструкції, які менш поширені. Вони зрідка використовуються в покрівельних конструкціях: шпилі образні, склепінні, арочні, сферичні, складчасті.

З безлічі покрівельних систем є що вибрати: кожна з конструкцій має свої особливості монтажу, характерне архітектурне оформлення, індивідуальну функціональність.

шатровий дах

Конструкція шатрового даху характерна таким пристроєм, при якій скати виконані у формі трикутників із загальною точкою з'єднання чотирьох вершин.

Кількості трикутників в конструкції шатрового даху може бути і більше, але всі вони повинні мати загальну вершину. Ідеальним варіантом споруди приміщення під шатрову покрівлю є чотирикутна форма, при якій вершина покрівлі утворюється в центрі.

Але шатрова система не обов'язково може мати вершину в центрі конструкції. Покрівля може бути змонтована таким чином, що вершина зміщена від центру в сторону. У такій конструкції довжина сторін двох протилежних скатів при четирехскатной системі різна.

За конструктивними особливостями будови кроквяної системи шатрові дахи можуть бути:

Похилі. Мають опорні точки на зовнішніх і внутрішніх стінах, відстань між якими не більше 4,5 метрів;
висячі. Споруджують при невеликій прольоті і без необхідності додаткових внутрішніх опор.

Незалежно від того, яка кроквяна система змонтована при облаштуванні шатрового даху, її зовнішня форма залишається незмінною.

Крім того, за конструктивними особливостями шатрові дахи можуть бути:

Ламані. Найчастіше встановлюють під мансарду, при цьому мається зміна кута нахилу на схилі на менший;
з еркером (ендови). Шатрова покрівля при цьому є доповненням до еркеру;
мансардні. При цьому мансардні виступи розташовуються на схилах покрівлі.

Незалежно від конструкції шатрової системи, форма даху схожа на намет: звідси і назва.

Шатровий дах приватного будинку

Гідності й недоліки

Не буває ідеальної конструкції покрівлі: кожна має свої індивідуальні особливості.

Важливою перевагою шатрового даху є її аеродинамічні властивості. вітрові потоки проходять по схилах, не завдаючи шкоди покрівлі, і не потрапляють в горищний простір. Крім того, відсутність фронтонів забезпечує стійкість конструкції.

Недоліками шатрової конструкції є складність монтажу. а також при бажанні облаштування мансарди, її площа буде занадто мала.

Незважаючи на те, що конструкція шатрового даху вимагає значних трудових ресурсів, кінцевий результат однозначно буде виправданий: шатрові конструкції є одними з найпривабливіших покрівельних систем.

Гідності й недоліки

З яких елементів складається шатрова покрівля

Стандартна система шатрової конструкції складається з елементів:

Накосние крокви. Дошки, розташовані в кутових частинах каркаса системи і розподіляють значну частину навантаження, що діє на всю систему. Є найдовшими кроквяними частинами конструкції;
нарожнікі. Служать для зміцнення накосних крокв і розподілу навантаження;
коньковий вузол. Складний елемент, так як не завжди ідеально скріплюються кроквяні дошки, якщо дах не квадратної форми;
центральні крокви. З'єднуються в коньковой частини з накосная брусами і є показником висоти ската;
підкоси. Є опорними частинами крокв;
мауерлат. Опорні бруси для всієї конструкції, до яких кріпляться кроквяні ноги. Використовують для мауерлата брус великим перетином.

Додатковими елементами системи є ригелі, додаткові опори, прогони, лежня, тобто ті елементи, які служать для зміцнення основних частин конструкції. Найчастіше вони використовуються в регіонах, схильних до сильних вітрових потоків.

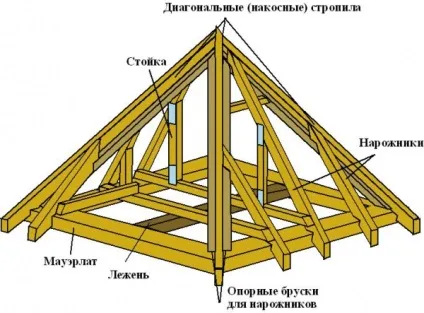

Креслення елементів шатрової покрівлі:

Шатровий дах своїми руками: послідовність будівництва

Особливістю споруди кроквяної системи шатрового даху є те, що монтаж її основи проводиться на землі відповідно до заздалегідь підготовленими шаблонами. Для виготовлення шаблону слід враховувати довжину крокв, крок, навантаження і відповідне перетин.

Будівництво такого даху своїми руками має на увазі виконання наступних робіт:

Установка мауерлата;
установка накосних крокв;
монтаж підкосів, центральних підпірок;
монтаж нарожніков;
установка обрешітки;
монтаж пароізоляції;
монтаж гідроізоляції;
дахове покриття.

Кожен етап робіт передбачає виконання обов'язкових кроків, без яких облаштування покрівлі буде порушено.

Будівництво своїми руками

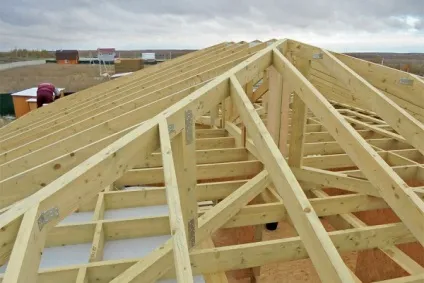

Пристрій кроквяної системи та монтаж

Кроквяна система шатрового даху - досить складна конструкція. Крім того, монтаж конструкції шатрового даху слід виконувати перед тим, як зробити стелю будівлі.

Монтаж проводиться поетапно:

Встановлюють мауерлат (якщо стіни цегляні). його кріплять зовнішні несучі стіни, попередньо застеливши їх гідроізоляційним шаром (найчастіше використовують руберойд). Якщо стіни з дерева - монтують обв'язку;

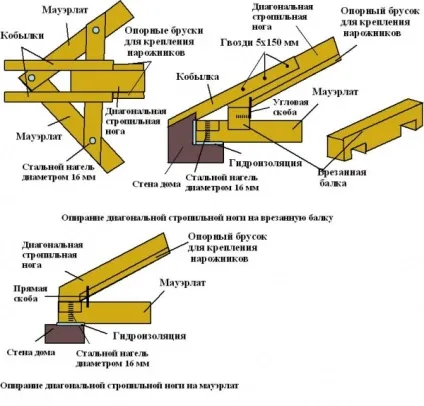

з протилежних кутів встановлюють накосние кроквяні дошки і скріплюють їх у конику способом кріплення затяжок. При цьому під кутом спилюють верхні кінці кроквяних дощок. Для кріплення до мауерлату рекомендується використовувати врізну балку. При дерев'яної стіни їх кріплять скобами, якщо стіна з цегли - попередньо в мауерлат монтують арматурні хомути;
в центральній частині ферм встановлюють стійки-підпірки;
похилих частинах встановлюють розкоси, підкоси, діагональні рейки. Так забезпечується опірність вітровим навантаженням;
установка нарожніков, підкосів, шпренгелів.

При облаштуванні діагональних крокв слід дотримуватися прямого кута.

Крім того, слід правильно розрахувати довжину кроквяних ніг. щоб забезпечити звис для захисту стіни. Якщо довжина недостатня, то додатково кріплять дошки (кобили).

Далі можна приступити до монтажу обрешітки і інших верств пирога.

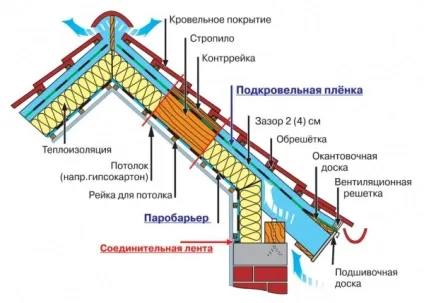

покрівельний пиріг

Пиріг покрівлі - це послідовно змонтовані шари матеріалів для облаштування покрівлі.

Для шатрового даху пиріг складається з таких шарів:

Кроквяна система. Виготовляється з дерев'яних брусів, служить потужним каркасів всієї системи;
пароізоляція. Шар, що запобігає утворенню конденсату;
лати. Система з дощок, яка забезпечує міцність конструкції і є основою для кріплення шарів пирога;
утеплювач. Служить для утеплення покрівлі та будівлі в цілому;
гідроізоляція. Матеріал, який перешкоджає попаданню вологи ззовні;
контробрешетка. Дерев'яна конструкція, яка служить для забезпечення вентиляційного зазору між покрівельним матеріалом і шарами пирога, а також для кріплення зовнішнього покриття;
покрівельний матеріал. Зовнішнє покриття - головний захист від зовнішніх факторів.

Правильна послідовність укладених шарів пирога забезпечує його надійність і створення комфортного мікроклімату. Якщо допущені помилки з облаштування хоча б одного шару, це може стати причиною руйнування всієї покрівлі.

Фото схеми шатрового даху:

Установка обрешітки, гідроізоляції та пароізоляції

Метод монтажу обрешітки безпосередньо залежить від покрівельного покриття: якщо передбачена м'яка покрівля, що доцільно монтувати суцільну обрешітку, якщо жорстка - розріджену.

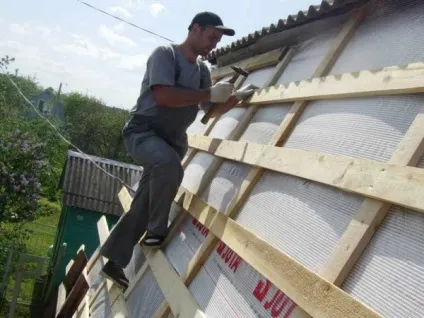

Обрешітку виконують з дощок. ширина яких не більше 150 мм, а товщина - близько 2,5 см. Дошки встановлюють на шар пароізоляції поверх крокв (уздовж). Виконують обрешітку по всьому периметру покрівлі.

Гідроізоляційний шар являє собою мембрани, які не пропускають вологу всередину покрівлі з боку покрівельного покриття. Гідроізоляцією може служити руберойд, інші рулонні мембрани, а також сучасні «розумні» (дихаючі) мембрани, які перешкоджають попаданню атмосферної вологи в утеплювач.

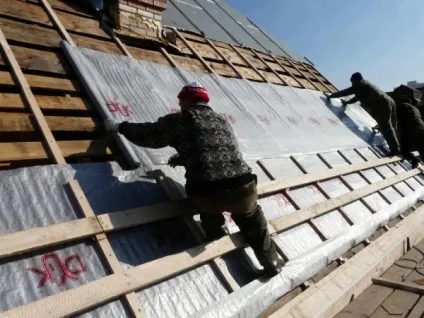

Гідроізоляцію кріплять скобами до кроквяних ніг. Стикувальний з'єднання виробляють внахлест (не менше 10 см), і місця стиків проклеюють скотчем. Укладають плівку таким способом, щоб нижній звис матеріалу знаходився на карнизної планки, а верх - біля верхівки.

Пароізоляцію виконують із спеціально призначених плівок. які перешкоджають попаданню крапель конденсату в утеплювач покрівлі з приміщення. В якості пароізоляції використовуються пароізоляційні мембрани, плівки, спеціальні поліетиленові і пропилен нові плівки.

Пароізоляцію кріплять на обрешітку внахлест скобами таким чином, щоб не утворювалося сильний натяг. Стики проклеюють липкою стрічкою (скотчем). Закріплюють плівку дошками обрешітки.

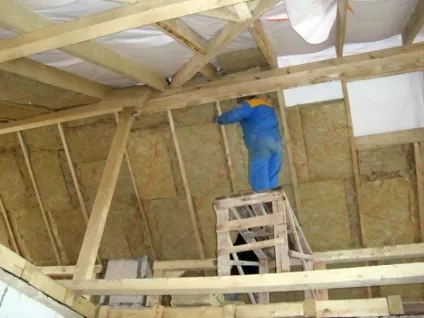

Після кріплення обрешітки між її дошками укладають утеплювач.

Утеплення шатрового даху

Необхідність утеплення шатрового даху особливо актуальна, якщо конструкція передбачає обладнання мансардного приміщення.

Однак, не зайвим буде, якщо утеплення виробляти і без житлового простору безпосередньо під покрівлею.

Поширеними утеплювачами для покрівля є. мінеральна вата, Піноплекс, пінополістирол і інші.

Найпопулярнішим матеріалом є мінвата. При утепленні шатрового даху пласти матеріалу укладають між кроквяними брусами зверху вниз так, щоб не утворювалися зазори. Так укладають утеплювач по всьому скатах крівлі.

Утеплювач повинен мати ряд характеристик, які можуть сприяти забезпеченню надійного утеплення:

Низька теплопровідність;
міцність при стисненні;
густина;
вогнестійкість;
паронепроницаемость;
повітропроникність.

Укладання покрівельного покриття

Для шатрових дахів важливим показником вибору покрівельного матеріалу є кут ухилу скатів.

Для різного покриття визначається можливість його укладання згідно з ухилом:

Черепиця - від 30 до 60 °;
азбестоцементні покриття - від 14 до 16 °;
м'яка покрівля - від 8 до 18 °.

Крім того, можна використовувати декоративні покриття, характерні для такого виду покрівлі - очеретяні, очеретяні. Такі покриття є недовговічними, для центрального регіону менш поширені з урахуванням кліматичних особливостей.

Найчастіше шатрові системи покривають черепицею та іншими листовими видами (профнастилом, листовою міддю, металочерепицею).

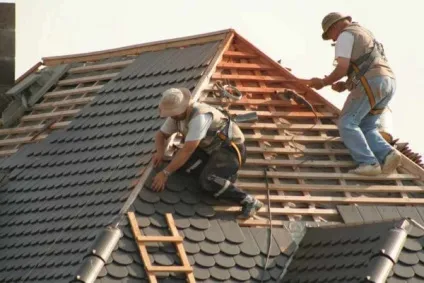

Покриття покрівельним матеріалом необхідно виконувати на кожному схилі по черзі. Особливості укладання кожного матеріалу передбачають виконання вимог по монтажу.

Так, наприклад, листи профнастилу слід починати укладати з лівого нижнього краю ската і продовжувати застеляти, закріплюючи спеціальними саморізами. При цьому по діагоналі зрізують краю листа з краю ската.

Розрахунок зовнішнього покриття шатрового даху повинен проводитися з урахуванням досить великої кількості обрізків матеріалу.

Незважаючи на те, що відходи можуть бути використані на верхніх частинах схилу, їх все одно буде досить багато.

Укладання покрівельного матеріалу

висновок

Таким чином, виконати монтаж шатрового даху своїми руками можна, але роботи зажадають максимум зусиль не тільки по монтажу каркасу покрівлі, але і з укладання шарів пирога.

Це пов'язано не тільки з фізичними роботами, але і з правильністю розрахунків по навантаженню і витраті матеріалів досить складної конструкції. Але все витрачені сили і засоби з лишком перекриє унікальність конструкції.
