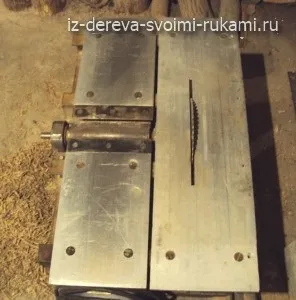

Деревообробний верстат дуже корисна річ, якщо ви працюєте з деревом, практично незамінна. На ньому можна отстрогать колоду або дерев'яну заготовку до бруска потрібного розміру, можна так само її розпиляти уздовж або поперек.
Готові верстати нині дороги, але їх цілком можна зробити своїми руками. Даний деревообробний (фуговально-пильний) верстат якраз саморобний. Ось його технічні характеристики:

Верстат зібраний з швелера, куточка і двох алюмінієвих плит. Мотор, вал і пусковий механізм з конденсаторами купувався в різних місцях.

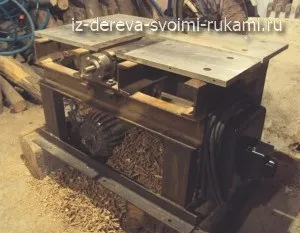

Станина зварена з розрахунком під куплений вал вийшла важкою, тому кріпити її не потрібно, з місця не зрушиться. Мотор кріпиться на платформу:

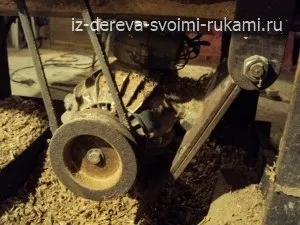

Платформа має амплітуду руху, тим самим можна регулювати натяг ременя.
Товщина різу регулюється підняттям аллюминевой плити за допомогою простих болтів і гайок:


Одна плита регулює товщину пропилу:

Інша товщину стругання:

Далі викладаю робочі креслення, за якими збирався цей верстат, якість звичайно не дуже. Ось загальний вид спереду:

А ось вид зверху:


Ножовий вал в зборі:


І пояснення до креслень:




При бажанні я можу надати зацікавленим повний комплект робочих креслень саморобного деревообробного верстата на договірній основі.
