Саморобна стяжка для опалубки за допомогою шпильок, трубок ПВХ, шайб і гайок

Spread the love

Сьогодні хотіли приділити окрему увагу стягуванні опалубки і відповісти на найпоширеніші питання: для чого потрібна стяжка опалубки ростверку (фундаменту), як і з чого її зробити, коли знімати, і, звичайно ж, скільки коштує стяжка опалубки своїми руками.

Для чого ж все-таки потрібна стяжка опалубки під ростверк (фундамент)? Вона необхідна для зменшення тиску на опалубку при заливанні в неї бетонної суміші. Таким чином, опалубка стає міцнішою завдяки розподілу навантаження між паралельними сторонами опалубки і стяжкою. Відсутність стяжки може привести до обвалення або розпирання стінок опалубки, а тим самим порушити цілісність заливається бетоном конструкції.

Після того як ми зробили своїми руками арматурний каркас для нашого ростверку майбутнього фундаменту і перейшли до виготовлення опалубки перед нами постало питання по її стягуванні. В принципі ми досить швидко визначилися, що стягувати опалубку будемо за допомогою саморобних стяжних гвинтів або шпильок, тому вирішили розповісти саме про цей спосіб і наш досвід в ньому.

Для стяжки нашої знімною опалубки нам знадобилися:

- оцинкована штанга DIN 975, 2-х метрова, діаметр 12 мм, ціна 152 руб. за 1 штуку, 80 штук на суму 12 160 руб.

- жорстка труба ПВХ, 2-х метрова, діаметр 16 мм - ціна 11 руб. за 1 штуку, 88 штук на суму 968 руб.

- оцинкована шайба, 12 мм. на суму 500 руб. (Продаються на вагу)

- оцинкована гайка, 12 мм. на суму 900 руб. (Продаються на вагу)

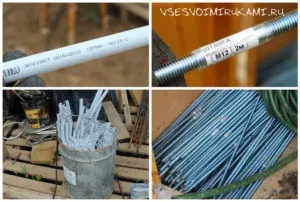

Штанги (шпильки) і трубки ПВХ для стяжки опалубки.

Зрозуміло, все брали з деяким запасом, тому суми і кількість орієнтовні.

Загальна ціна стяжки опалубки своїми руками вийшла у нас приблизно 14 500 руб. Величезний плюс нашої стяжки в тому, що, не дивлячись на її недешеву вартість, вона матиме так звану «друге життя», але про це трохи пізніше.

Отже, як відбувався процес стяжки опалубки? Насамперед нам необхідно було нарізати штанги (або, іншими словами, шпильки) і трубки ПВХ. Довжина шпильок становила 50 см, довжина трубок - 35 см. Для того щоб заощадити час і сили для замірів даних виробів ми придумали наступну конструкцію. Ставимо саморобний дерев'яний стіл поруч з вертикальним упором на потрібне нам відстань, відповідно, для шпильок 50 см, для трубок 35 см. Потім на столі встановлюємо перпендикулярно вертикальної поверхні держатель з деревинок для штанги або трубки, вставляємо в утримувач потрібний елемент і відпилюємо. Наше пристосування можна побачити нижче на фото.

Саморобний стіл для нарізки шпильок і трубок ПВХ.

Після того як підготовчі роботи підійшли до кінця ми перейшли до установки і монтажу дерев'яної опалубки. а потім до її стягуванні. Для надійності стяжку ми робили приблизно кожні 50 см в 2 ряди, від кутів відступали 10 см. Спочатку була зроблена розмітка маркером, потім ми просвердлили дірки за допомогою дрилі, після чого вже стягнули всю опалубку. Насамперед вставляли металеві штанги з одягненими на них трубочками з ПВХ-пластика, потім фіксували конструкцію за допомогою шайб (з обох сторін) і гайок (тільки з зовнішньої сторони). Для загальної надійності опалубки по кутах встановлювали металеві куточки. Що у нас вийшло можна побачити на фото нижче.

Стяжка опалубки шпильками.

Хочемо похвалитися, що заливка ростверку пройшла на «ура». Опалубка з легкістю витримала все навантаження, ніяких тріщин і розбіжностей не з'явилося.

Вже через 3 дні після заливки бетону ми зняли стяжку, а потім і саму опалубку ростверку. Для фундаменту ми використовували бетон марки 350, він застигає досить швидко, тому і терміни розпалублення такі укорочені. Процес зняття стяжки досить простий, хоча по ньому виникають деякі питання. Відповімо відразу на найпопулярніший. Так, пластиковий трубки ПВХ залишаються в бетоні і нікуди не діваються. А ось штанги (шпильки) просто напросто вибиваються з фундаменту.

Як Ви вже зрозуміли, найдорожче в стягуванні опалубки - це ті самі шпильки, на які у нас пішла велика частина бюджету. В оренду брати стяжки ми спочатку не хотіли, тому що на штанги у нас були свої плани. Після того як вони у нас побули в ролі стяжок ми з упевненістю відклали їх в цілісності й схоронності до наступного використання, а саме для міжповерхового армування. Так що всі матеріали в справу, нічого зайвого не залишиться в будівництві будинку своїми руками =)

З найкращими побажаннями,

Яна і Женя Шігореви
