Тому я вирішив виготовити собі саморобну міні Електромлин. яку я назвав млином-крупорушка.
Основні робочі частини млина - ротор і статор.
Вони виконують функції жорен - перший обертається усередині другого. Загалом, моя млин виглядає так. На дерев'яному табуреті знаходиться електродвигун потужністю 1 кВт на 22Q В, однофазний, перемотаний зі списаного трифазного. До нього з ¬ міццю куточків кріпиться сама мельніца- так, щоб підшипник в її центральному отворі насувався на вал двигуна: на цьому валу якраз і буде обертатися ротор, розвиваючи до 3000 об / хв.
Сам корпус млина дуже схожий з круглими цукерковими коробками товщиною 56 і діаметром 348 мм. Дно коробки з бортом 50 мм - статор, а кришка (висотою 15 мм) закриває «нутрощі». Зверху на корпусі на гвинтах М4 закріплений невеликий казанок з вирізаним дном. Замість останнього пристосована заслінка-пластина.
Внизу: рукав-пильовик з брезенту (на таких же гвинтах). Під заслінкою і над пилюжником в статорі зроблені вікна «входу - виходу» - 15x30 мм. Через верхнє вікно, коли заслінка відкрита, з чавунця надходить «сировину», а через нижню зсипається готова «продукція». Рукав рекомендується використовувати обов'язково: помел НЕ буде розлітатися в сторони, а кинеться безпосередньо в підставлений мішок або іншу ємність.
Статор - з металевої смуги товщиною 2 і шириною 54 мм. Зігнув її по колу. Помістив в форму і залив з одного торця алюмінієм - вийшла чашка з 4-мм дном. Потім нарізаючи куточки 20x20x50 мм. Приварив їх до борту чашки зсередини, залишивши вільними місця для вікон, - поверхня стала ребристою. (Потім вже подумав, що куточки можна ставити просто на гвинти - ефект буде той же.) По центру статора просвердлив отвори під вал.

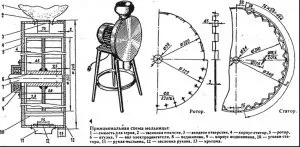

Заготівлю для ротора - коло -0 322 мм-вирізав з металевого листа товщиною 3 мм. Потім провів на ньому коло діаметром 300 мм і розбив її на 32 однакові частини. У точках розмітки просвердлив отвори діаметром 3 мм. До них зовні по радіусу зробив пропили ножівкою і відігнув пелюстки, як показано на кресленні. По центру ротора вваріл втулку довжиною 45 мм і діаметром 28X5 мм.
При складанні конструкцій спочатку поставив на вал статор, потім на шпонке ротор і остаточно закріпив все шпилькою через втулку і вал. Кришку зафіксував зверху чотирма гвинтами Мб по колу корпусу.
При роботі млина потрібно дотримуватися такого порядку: заповніть, скажімо, зерном чавунець і запустіть двигун. Коли він набере обертів, відкрийте верхню заслінку - засипте частина зерна. Доповнюйте його кількість в міру того, як будете видаляти борошно, діючи нижньої заслінкою. Прагніть не дуже пересипати: до цього можна швидко пристосуватися. Однак бути уважним доводиться весь час - адже продуктивність млина майже 5 кг / хв.
Як показала практика, якість по¬мола залежить від числа обертів двигуна і, звичайно, від величини зазору між ротором і статором. У моїй конструкції для обдирання або рушення зерна - зазор 5 мм. Для борошна необхідно зменшити його до 2 мм: треба мати ще змінний ротор з великим діаметром. Але є інший вихід - змінити схему підключення до двигуна: зняти млин з вала двигуна і, поставивши окремо, налагодити ремінну передачу зі змінними шківами, збільшуючи (для борошна) число обертів.
І.Шамотов, с. Володарської, Кокчетавської області
