саморобна газонокосарка

При бажанні процес косіння трави можна механізувати, зробивши для цього своїми руками саморобну газонокосарку, використовуючи для приводу ножа механізованої косарки електричні або бензинові двигуни малої потужності (бензопила, мопед, моторолер). Особливо зручні подібні саморобні газонокосарки для тих, хто має сад. Адже найчастіше грунт в саду не перекопується, а скошена і подрібнена газонокосаркою трава добре перепріває і поповнює запаси поживних речовин, що забираються деревами з ґрунту.

Як зробити газонокосарку

Розповімо, як можна зробити газонокосарку своїми руками. Той, хто володіє слюсарними навичками, в домашніх умовах може сам виготовити механізовану газонокосарку з підручних засобів. Підійдуть для такої саморобної газонокосарки однофазні електродвигуни від пральних машин, опорні колеса від непридатних дитячих колясок, водопровідні труби і куточки зі сталі. Важливо як привід ножа газонокосарки вибрати відповідний електричний двигун. Більшість садових ділянок має однофазне змінну напругу 220 В. Тому найпростіше для приводу ножа газонокосарки використовувати електричний двигун від що стала непридатною пральної машини. Потужність двигуна пральної машини зазвичай становить від 180 до 250 Вт. Переважно більш потужний привід. Але навіть при потужності двигуна в 250 Вт ширина захвату газонокосарки не повинна перевищувати 250 мм. Ширина захоплення ножа в 400 мм і більше вимагає потужності приводу вже в 500. потужність 750 Вт.

Як електроприводу ножа газонокосарки з захопленням в 400 мм з успіхом можна використовувати трифазні електричні двигуни, включені в однофазну мережу за схемою трикутник з фазосдвігающім конденсатором. Ємність конденсатора приблизно можна підібрати, вважаючи, що на 100 Вт потужності електричного двигуна має припадати 6,6. 7 мкф ємності конденсаторів. Так, для двигуна потужністю в 1,1 кВт вистачить паперових конденсаторів загальною ємністю 70. 80 мкф (зворотна напруга конденсаторів не менше 250 В). Пускові конденсатори не використовуються, тому що спочатку газонокосарка запускається без навантаження на валу.

Як приклад я наводжу тут конструкцію саморобної двоколісної газонокосарки, зробленої своїми руками (рис. 1).

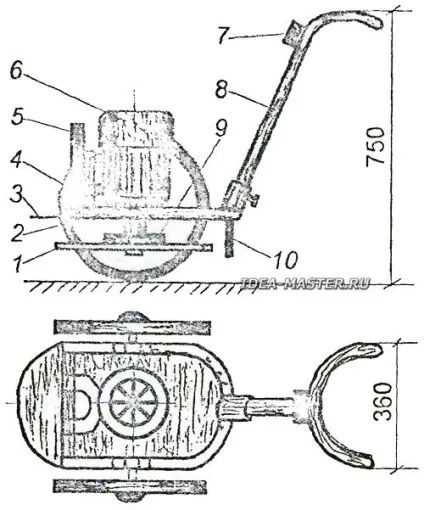

Мал. 1. Конструкція саморобної газонокосарки:
1 - ніж косарки; 2 - рама; 3 - захисний козирок; 4 - опорні колеса; 5 - стійка кріплення електродвигуна; 6 - електродвигун; 7 - вимикач; 8 - ручка;
9 - фланець кріплення ножа газонокосарки; 10 - захисна решітка.

Особливість цієї саморобної газонокосарки полягає в тому, що електричний двигун для приводу ножа встановлюється тут над віссю опорних коліс. В результаті такої компоновки ніж косарки легко нахиляти вперед і назад, змінюючи висоту зрізу трави. Це якість дуже важливо, коли косарка використовується для скошування високої трави, зрізання якої завжди викликає утруднення у промислових косарок. У запропонованій конструкції саморобної газонокосарки скошування високої трави полегшується в результаті підйому передньої частини газонокосарки щодо землі (рис. 2).

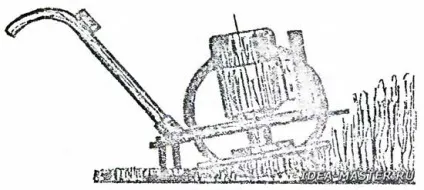

Мал. 2. Положення газонокосарки при скошуванні високої трави (25. 30 см).

При русі газонокосарки вперед з піднятою передньою частиною, що обертається з великою швидкістю ніж створює кілька площин різання. Роздрібнення трави буде тим дрібніше, чим вище обороти ножа і повільніше косарка переміщається по газону. Рух з нахилом необхідно тільки для високої трави. При доглянутому газоні і невисокою траві ніж орієнтують паралельно поверхні землі.

Тепер про конструкції саморобної газонокосарки трохи докладніше. Рама газонокосарки (див. Рис. 1) виконана з полдюймовой водопровідної труби. Ручка виготовлена ​​з такої ж труби, причому її можна легко від'єднувати від корпусу, що важливо при перевезенні газонокосарки в громадському транспорті. «Отсоедіняемость» ручки від рами забезпечує приварена до рами втулка, в якій ручка фіксується болтом. Електродвигун кріплять до стійки (рис. 3) чотирма болтами.

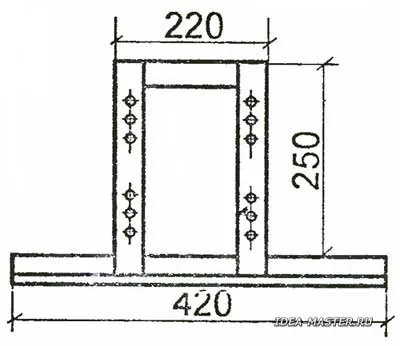

Мал. 3. Стійка кріплення електродвигуна.

Додатково для зміни висоти зрізу трави на стійці просвердлені ще отвори, що дозволяє при регулюванні переміщати двигун у вертикальній площині. Опорні колеса взяті від дитячої коляски, діаметр їх 280 мм. На токарному верстаті виготовлена ​​втулка для кріплення ножа (рис. 4, а) і дві осі для коліс (рис. 5, а). Осі з кронштейнами з'єднані зварюванням, а кронштейни також зварюванням кріпляться до рами.

Мал. 4. Вузол кріплення ножа:
а - втулка; б - одинарний ніж; в - конструкція подвійного ножа (встановлюють при використанні швидкохідного двигуна 2850 об / хв).

Ніж (рис. 4, б) виготовлений з автомобільної ресори, взятої від ГАЗ-69. Захисна решітка виконана з цвяхів діаметром 5 мм, для чого в трубі просвердлені необхідні отвори. Для запобігання торкання ножем землі під час косіння високої трави передбачена опорна лижа, виконана із сталевого прута діаметром 8 мм (рис. 5, в).

Мал. 5. Конструкція коліс (а), решітки (б) і лижі газонокосарки.

При користуванні однофазної газонокосаркою необхідно строго дотримуватися вимога правил електробезпеки. Для харчування електричного двигуна необхідно мати спеціальний кабель з подвійною ізоляцією і має не менше 3 жив. Корпус косарки надійно заземлюють, для чого використовують одну з жил кабелю. Вимикач електричного приводу надійно закріплюють на ручці (він повинен бути зручний у використанні). Не можна використовувати косарку при вологій погоді і рано вранці, коли є роса. На ноги при роботі необхідно взувати гумове взуття, а на руки - гумові рукавички. Тим, хто виготовить подібну саморобну газонокосарку своїми руками, бажаю успішної роботи на своїй дачній ділянці.
