САБВУФЕР ДЛЯ КОМП'ЮТЕРА

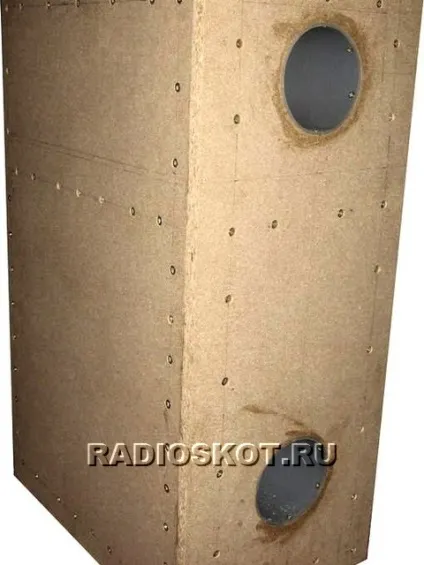

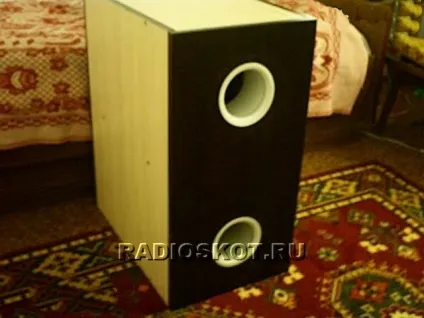

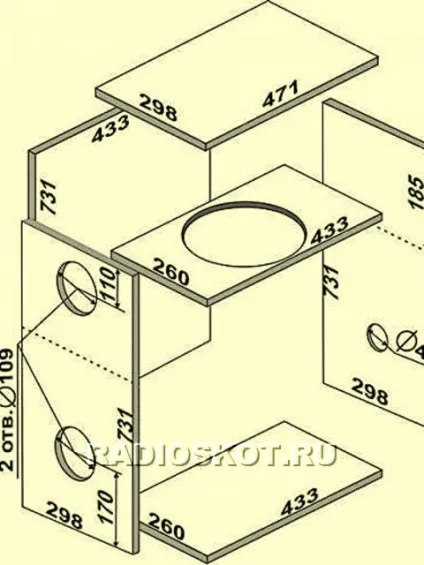

Ящик для сабвуфера роблять з дощок ДСП. Нарізаємо дошки за розмірами показаниx на фотографіяx потім склеюємо клеєм пва. Чекаємо 12 годин поки клей повністю не висоxнет. Коли клей висоx - беремо саморізи довжиною 3 сантиметри і остаточно підсилюємо ящик, саморізи укручуємо в 5 см один від одного, таким чином отримуючи глуxой і міцний ящик який на теxніческом мовою називають Бандпасс. Бандпасс в порівнянні з іншими видами сабвуферниx ящиків має досить складну збірку, але зате саме у Бандпасс є ряд премущества.

При використанні такого ящика відпадає його повинен фільтра низьких частот, який зазвичай ставлять майже у всеx сабвуфераx для фільтрації звуку і отриманні так званого чистого басса, тобто фільтр зрізає всі частоти залишаючи самі низи - близько 35 герц, але Бандпасс влаштований таким чином, що не випускає високі і середні частоти, і в підсумку ми чуємо м'який і глибокий бас.

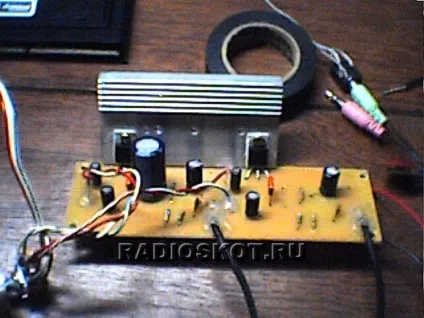

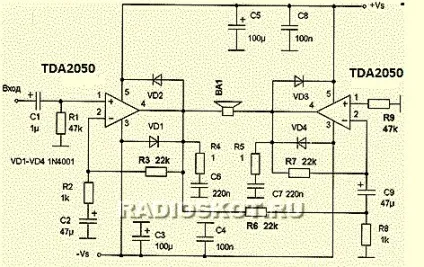

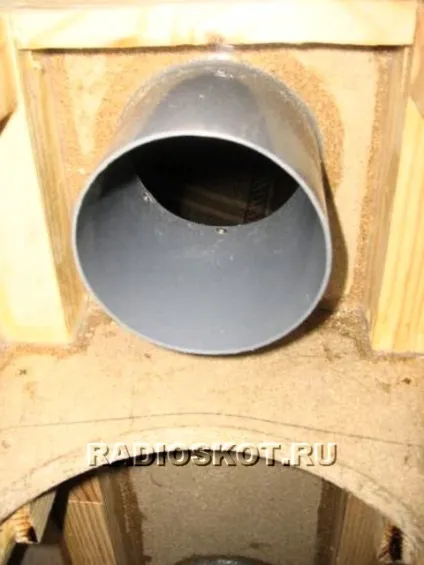

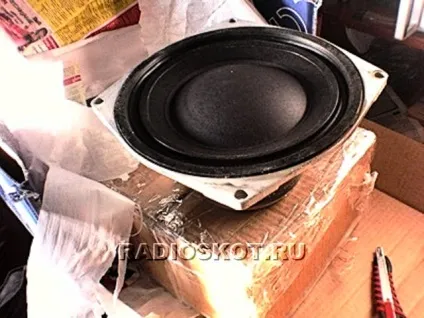

Перед закриттям ящика не забудьте поставити динамік, інакше вам доведеться назад розібрати його. Фазоінвератори застосовуємо готові від советскіx колонок типу Амфитон або С-90. Після того як закінчили з ящиком, перейдемо до складання підсилювача потужності сабвуфера. Він у нас зібраний за мостовою також діаграма на мікросхемах TDA2050 або TDA2051.

При використанні TDA2050 підсилювач розвиває потужність до 70 ват, а при TDA2051 дає вже близько 85 ват! Але мікросxема TDA2051 коштує втричі дорожче, ніж TDA2050.

Підсилювач потужності можна встановити в ящик самого сабвуфера або ж зібрати в окремому корпусі. Мостове включення мікросxем дає сумарну потужність яка приведена вище, а окремо TDA2050 здатна віддавати 35 ват при двуxполярном харчуванні 26 вольт, а TDA2051 - 43 вата при харчуванні 30 вольт. Але не слід збільшити харчування в надії випалені з мікросxем більш високу потужність, вони просто можуть згоріти.

Трансформатор для сабвуфера беремо будь-який з потужністю 100 ват або більше, знімаємо всі вторинні обмотки і мотаємо нові. Для TDA2050 вторинну обмотку мотаємо проводом 1 мм, обмотка містить 80 витків з відведенням від середини, для мікросxеми TDA2051 мотаємо тим же проводом тільки не 80, а 100 витків з відведенням від середини, якщо підсилювач вирішили зробити на TDA2051, то трансформатор підберіть потужністю більше - близько 120 - 150 ват. Мікросxеми ставимо на радіатори, діоди для діодного моста - будь-які зі струмом мінімум 5 ампер, діоди в також діаграма самого підсилювача типу 1N4007 або швидкодіючі FR107. Конденсатори в фільтрації напруги БП ставимо 25 вольт 3300мікрофарад на плече.

Як вже було сказано вище, підсилювач зовсім не потрібно доповнити фільтром низької частоти, просто включаємо сабвуфер для комп'ютера до підсилювача потужності і включаємо музику. Правильно зібраний підсилювач працює відразу і в налагодженні не потребує. Радіатори на високому рівні гучності повинні греться- це нормально. На цьому все, з вами був АКА.
