Розводка водопроводу в квартирі своїми руками, схема, відео

Надійність домашнього водопроводу залежить від безлічі факторів. В першу чергу на його якість впливає грамотна розробка проекту та чітко виконаний монтаж інженерних комунікацій за заданою схемою. Чи не станемо запевняти, що це зовсім просте завдання, проте розведення магістралі в квартирі цілком під силу виконати своїми руками, а щоб результат порадував, необхідно вивчити деякі тонкощі і скласти план проведення сантехнічних робіт.

За єдиним стандартом

В першу чергу схема водопроводу потрібна для господаря квартири, щоб правильно поєднати всі елементи і вірно розрахувати кількість необхідних елементів. Необхідно вказати параметри і характер укладання водної магістралі, підведення труб до точок водоспоживання і навіть тип водорозбірної арматури, яку плануєте використовувати.

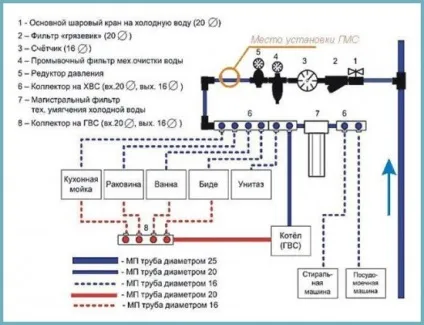

Схема водопроводу в квартирі

Останній пункт дуже важливий, адже для нормальної роботи деяких приладів досить 16 мм труби (рукомойная зона). Кухонного ж змішувача потрібен більш потужний натиск, тому до мийки підводять патрубки діаметром від 20 мм. Багато сучасні душові системи слід підключати до комунікацій діаметром 26 мм. Якщо розмір патрубка буде менше, ви вже не зможете повною мірою насолодитися душовими процедурами. Також необхідно вказати напрямок струму води, прилади обліку, аварійні клапани і сливи, запірну арматуру, фільтри. Правильно буде показати свою схему фахівця, він вкаже на помилки на етапі проектування.

Порада. Не купуйте запірну арматуру з важелем. Матеріал, з якого виготовлений важіль крана, має властивість ламатися в самий відповідальний момент. Більш надійні вентилі з ручкою "метеликом".

Який спосіб розводки вибрати відкритий або закритий

Ключовим моментом перетворення водопроводу є грамотно розроблена схема. На першому етапі враховують всі сантехнічні вироби, до яких потрібно підвести трубопровід. Друге питання, яким способом прокладати труби. Їх всього два.

Відкритий спосіб має на увазі, що вся водопровідна магістраль залишиться зовні. Цим способом легко робити монтаж, руйнувати стіни не потрібно. Можна в будь-який час вдосконалити комунікації без пошкодження оздоблення стін і підлоги. У разі появи течі, її легко помітити й усунути вчасно. Однак естетична складова такого монтажу залишає бажати кращого, до того ж водопровід «з'їсть» мінімум 10 см корисної площі.

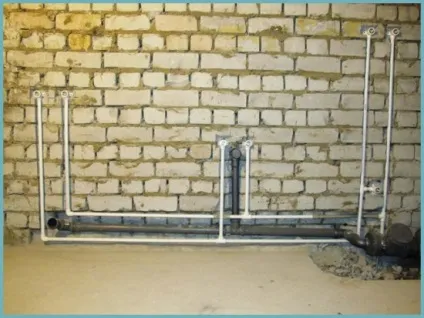

Відкритий спосіб прокладки водопровідних труб

Важливо. Заборонено проводити штробірованіе несучих стін.

схема розведення

Наступний крок - схема розводки. Потрібно визначитися яким способом будуть укладатися труби: послідовно або колекторно.

Класична трійникова схема полягає в послідовному підключенні споживачів до загального водопроводу за допомогою трійника. Таку систему легко монтувати, вона компактна і доступна за вартістю. У разі поломки доведеться перекрити воду на всю квартиру, проте це питання можна обійти, поставивши по додатковому крану біля кожної сантехнічної точки. Основний недолік - це падіння напору води в магістралі при одночасному включенні декількох кранів.

Трійникова схема розводки водопроводу

Колекторна схема - це паралельне підключення точок водозабору від колектора (гребінки). Від кожного вентиля гребінки до кожної точки водозабору тягнеться своя труба. Вентилем регулюється тиск для кожної точки або відключення води. Цілісний шматок труби знижує ризик поломки і значно спрощує ремонт. Всі крани розташовуються в сантехнічному шафі в одному місці. Так як вся сантехніка підключається паралельно - в магістралі немає перепадів тиску і температури води при відкритті декількох кранів одночасно. Монтаж такої системи більш складний і трудомісткий і вимагає матеріальних вкладень, так як на збірку знадобиться більшу кількість матеріалів.

Схема: порівняння тройніковой і колекторної систем розводки водопроводу

Яку б схему з двох запропонованих ви не вибрали, є одне загальне правило: сполучних вузлів і вигинів має бути якомога менше. Перетин трубопроводів з гарячою і холодною водою виправдано лише у виняткових випадках, коли немає іншого виходу. В цілому вся розводка повинна виглядати акуратно і лаконічно.

трубний питання

Наступний етап - правильно вибрати матеріал труб. Водні комунікації можна виконати і оцинкованої сталі, міді і різних полімерних матеріалів:

полібутилену;
зшитого поліетилену;
поліпропілену і ПВХ.

Труби, що використовуються для питного водопостачання, повинні відповідати основним санітарно-гігієнічним нормам.

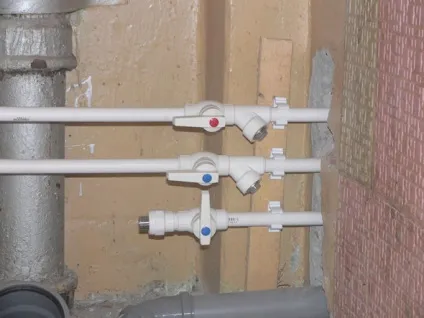

Трійникова розводка з поліпропіленових труб

Найчастіше Трійникового систему магістралі монтують з пластикових або поліпропіленових труб. З'єднують труби методом спеціальної пайки. Поліпропіленові фітинги мають з'єднання. Поліпропіленові труби дуже довговічні, їх можна приховати під шаром штукатурки. Для гарячої води використовують армовані труби. При монтажі пластикових комунікацій з поперечним перерізом 32 мм слід врахувати, що мінімальний радіус вигину становить вісім діаметрів використовуваної труби.

Для колекторної схеми водопроводу використовують металопластикові труби. їх легко гнути і вони добре витримують тиск. На внутрішніх стінках не накопичують відкладення і іржу. З'єднують такі труби цанговими фітингами.

Оцинковані труби зі сталі з часом усередині заростають наростом, іржавіють. Збірка такої комунікації вимагає певних навичок по нарізці різьблення і з'єднанні труб, адже необхідна висока точність в розмірах.

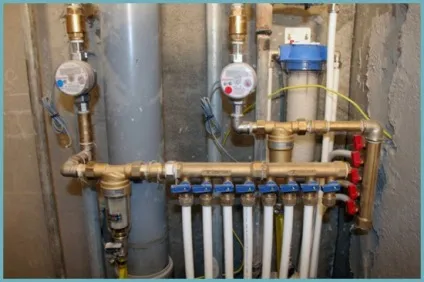

Колекторний вузол водопостачання

Труби з нержавійки довговічні, але мають високу вартість, а ще більше стоять з'єднувальні елементи до них. Цей матеріал часто застосовують при виробництві рушників.

Мідні труби є універсальними, однак їх вартість кусається. Зіткнення мідних виробів з поверхнями з інших металів викликає корозію цих металів. Тому при монтажі мідних труб використовують кріплення з силіконовими або гумовими прокладками.

Важливо. Максимальний вигин металопластикової труби - її 5 зовнішніх діаметрів. Не варто вдаватися до різних хитрощів і гнути трубу більше. Покриття труби деформується, змінюється залишкову напругу і труба втрачає свої властивості.

Послідовність монтажних робіт

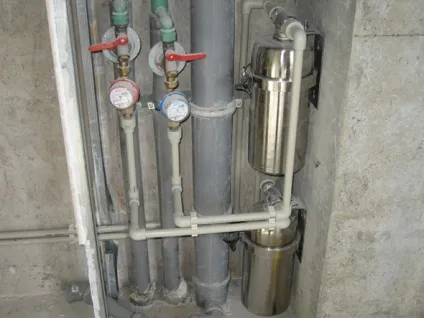

Після перекриття води, виробляють демонтаж старого стояка і встановлюють на нього запірний вентиль. Тепер можна включити подачу сусідам по стояку і продовжити монтаж своєї водної магістралі. З огляду на якість води центрального водопроводу, не зайвою буде установка фільтра грубої очистки. Після фільтра встановлюють лічильник на воду. Для холодної і для гарячої води встановлюють окремі вузли лічильників. Будьте обережні при установці, щоб не пошкодити заводську пломбу, інакше лічильник буде вважатися непридатним. Після установки лічильника можна користуватися водою і викликати інспектора з водоканалу для зняття показань і опломбування.

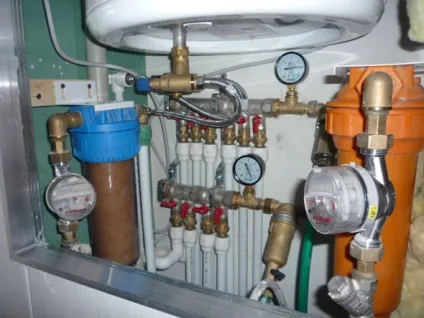

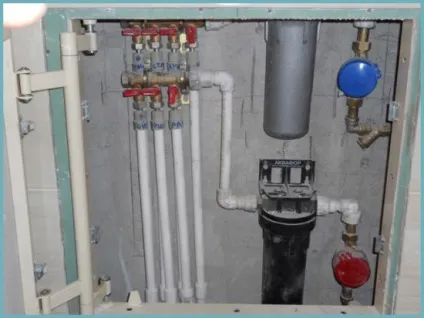

Колекторна розводка з фільтром очистки

Якщо є необхідність, то після лічильника можна встановити фільтр тонкого очищення води. Редуктор тиску встановлюють в тому випадку, якщо тиск води в магістралі перевищує покладену норму. Редуктор повинен мати манометр, щоб виставити необхідні параметри в атмосферах.

Встановлюють колектор з необхідною кількістю виходів. Або монтується трійник, якщо планується послідовне підключення магістралі.
