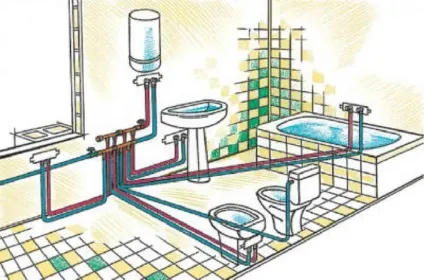

розводка труб

Будь-які роботи будь то: прокладка труб в ст-Петербурзі або області, монтаж інженерних мереж. поточний ремонт інженерних мереж. пристрій або ремонт систем каналізації \ опалення \ водопостачання. Всі перераховані види робіт виконуються фахівцями нашої організації, ТОВ "ПітерРем", швидко, якісно, ​​недорого.

Види прокладки труб:

• зовнішня - труби прокладаються сантехніком по стінах, підлогах, стелях. Кріпляться на кліпси або хомути
• внутрянняя - труби прибираються в стіни, підлогу і потім штукатуряться
• комбінована - коли труби закриваються коробом

Варіанти розводки систем опалення:

Механізм роботи для всіх гідравлічних систем

як кажуть майстри ПітерРем приблизно однаковий; він передбачає нагрівання теплоносія в котлі (генераторі тепла). звідки теплоносій надходить в замкнутий ланцюжок з труб і опалювальних приладів, прокладену по всьому будинку. В якості теплоносія як правило використовується вода; набагато рідше в цих цілях застосовуються інші рідини - так звані `` антіфрізи``, спеціальні незамерзаючі рідини. Проходячи всі опалювальні прилади ланцюжка, вода або інший теплоносій віддає тепло кожному з них, після чого повертається в котел, і потім весь процес повторюється.

Схеми гідравлічних систем опалення

розрізняються не тільки своїми інженерними особливостями, а й принципами роботи. За характером руху теплоносія, вони поділяються на системи з природною і примусовою циркуляцією. Перші застосовуються в невеликих будинках (50-150 м ²), другі - в традиційному будівництві (250 м² і більше).

• природна циркуляція - вода нагрівається в казані і піднімається по подає вертикальному трубопроводу. У міру остигання вода важчає, щільність її збільшується, і завершуючи коло, яка віддала тепло менш тепла вода повертається до котла по зворотному трубопроводу. Така система здатна працювати і без наявності електрики, але виглядає `` НЕ очень`` в інтер'єрі будинку і `` с'едает`` більше палива.
• примусова циркуляція - теплоносій пересувається за допомогою циркуляційного насоса, що дозволяє використовувати труби менших діаметрів і не дотримуватися ухили. Циркуляційний насос лише допомагає теплоносія подолати опір трубопроводів. Система з примусовою циркуляцією більш комфортна, теплом в такій системі можна управляти. Якість такої системи опалення вище, але тут потрібно безперебійне електропостачання.


Схеми розводки трубопроводів в системах опалення:

• Однотубние вертикальні системи - це всім відомий приклад розводки в радянських багатоквартирних будинках. Горизонтальні однотрубні схеми мають досить вузьку сферу застосування (в основному, при обігріві великих приміщень, на кшталт залів кінотеатрів). Як кажуть наші сантехніки тут, подає однотрубна магістраль, послідовно обходить кілька опалювальних приладів. знаходяться на одному рівні, з невеликим ухилом в бік руху води. Вода остигає в кожному радіаторі і до останніх в ланцюжку опалювальних приладів приходить вже значно охолодженої. Якщо ви хочете істотно скоротити витрати на трубопроводи та їх монтаж - то це схема для вас. Але якщо для вас головне - комфорт і естетика інтер'єру, то потрібно зважитися на користь двотрубної системи як радять наші майстри, яких можна викликати в будь-який район міста, для більш докладної консультації.

Однотрубні системи володіють трьома істотними недоліками:

1. Проблеми з регулюванням тепла індивідуально в кожному опалювальному приладі. Інакше кажучи, не можна зробити ні гаряче, ні холодніше, ні вимкнути радіатор зовсім.
2. Необхідність використовувати радіатори різних розмірів. Щоб тепловіддача у всіх радіаторів була приблизно однакова, перший в ланцюжку опалювальний прилад, повинен бути маленьким, а останній - великим.
3. Неможливість здійснити в окремих приміщеннях приховану прокладку труб до радіаторів, тому що діаметр труби, що подає повинен весь час збільшуватися.


• Двотрубні системи. Два трубопроводу, прямий і зворотній, приєднуються до опалювальних приладів за допомогою відводів. Вода, надходить в кожен радіатор однієї температури, що дозволяє використовувати радіатори одного розміру. Діаметри прямому та зворотному труб, і також типорозміри фасонних елементів (з'єднань) менше, ніж в однотрубних системах.
  Є можливість здійснювати приховану прокладку трубопроводів в бетонному стягуванні підлоги або під штукатуркою або в коробі плінтуса. Ці системи дають можливість регулювати тепловіддачу в кімнаті, для чого на кожному радіаторі встановлюється термостатичний вентиль. за допомогою якого процес регулювання здійснює автоматично. Ще одна перевага двотрубних схем полягає в тому, що ділянки системи опалення тут можна вводити в дію поетапно, у міру будівництва поверхів.
  Вертикальні двотрубні системи допускають також застосування в будинках зі змінним рівнем поверхів (тобто коли поверхи шикуються по вертикалі в шаховому порядку).

  Варіанти двотрубних схем:

  • варіанти з верхньої та з нижнім розведенням.
  • тупикові двотрубні системи і системи з попутним рухом теплоносія.
  • двотрубні системи з центральною високотемпературної магістраллю і колекторами від яких труби підводяться і відводяться до кожного радіатора окремо. Це дозволяє скоротити діаметр труб і при прокладанні опалювального контуру відмовитися від великої кількості дорогих фасонних елементів (трійників). Крім того, колекторна схема ще й тим виграє, що тут легко пов'язати окремі опалювальні прилади по тиску. Незважаючи на те, що через більшої витрати труб і витрат на колектор така схема виявляється дещо дорожче, ніж традиційні двотрубні схеми, колекторна система набуває все більшої популярності в індивідуальному будівництві.
  • Трійникова розводка зменшує загальний метраж труби, але збільшується кількість фітингів і типорозмірів труб - це ускладнює монтажні роботи.
  • Колекторна (променева) схема збільшує витрату труби, але всі місця з'єднань труб (у колектора і змішувача) залишаються доступними - при необхідності (наприклад, при виявленні протікання або проведення ремонту в приміщенні) будь-який з променів системи можна відключити, а дефекти можна швидко виявити і усунути. Зменшується кількість фітингів. Використовуються труби меншого діаметру, що дозволяє зробити тонше стяжку, зберігши житлової обсяг приміщення. Крім того, в колекторної схемою не виникає різких перепадів в подачі води при одночасному використанні декількох сантехнічних приладів. як це відбувається при тройніковой розводці, (не змінюється натиск і температура води при включенні інших кранів в квартирі).

  І променева, і периметральної розводка обидві працюють добре, але променева краще для великих площ.



  Гідростатичні і манометричні випробування

  систем холодного і гарячого водопостачання повинні проводитися сантехніком до встановлення водорозбірної арматури.
  Величину пробного тиску при гідростатичному методі випробування повинна дорівнювати 1,5 надлишкового робочого тиску.

  Гідростатичні випробування:

  1. витримали випробування вважаються системи, якщо протягом 10 хв. знаходження під пробним тиском не виявлено падіння тиску понад 0,05 МПа (0,5 кгс / кв.см) і крапель в зварних швах, трубах, різьбових з'єднаннях, арматурі і витоку води через змивні пристрої після закінчення випробувань
  2. гідростатичним методом необхідно випустити воду з систем внутрішнього холодного та гарячого водопостачання

  Манометричні випробування:


  1. систему заповнити повітрям пробним надлишковим тиском 0,15 МПа (1,5 кгс / кв.см)
  2. при виявленні дефектів монтажу на слух, сантехніку слід знизити тиск до атмосферного і усунути дефекти
  3. потім систему заповнити повітрям тиском 0,1 МПа (1 кгс / кв.см)
  4. витримати її під пробним тиском протягом 5 хв
