Розрахунок теплої підлоги

Останнім часом даний вид обігріву приміщення стає дуже популярним. Розрахунок потужності нагрівального кабелю виробляють для того, щоб система обігріву тепла підлога в процесі роботи відповідала всім вимогам комфортності. Тобто, тепла підлога повинен обігрівати приміщення в потрібному ступені без надмірних витрат електроенергії.

Для обігріву приміщень тепла підлога може використовуватися як основний або додатковий джерело тепла. Кабельна система обігріву, яка буде використовуватися для приміщення як основне джерело тепла повинна мати потужність 160-180 Вт / кв.м. У приміщеннях, де тепла підлога є додатковим джерелом тепла, цілком вистачить потужності нагрівального кабелю в 100-150 Вт / кв.м.

Щоб розрахувати необхідну питому потужність кабелю потрібно дізнатися корисну площу приміщення. Корисна площа - це та, на якій безпосередньо буде прокладатися кабель без урахування площі займаної стаціонарними меблями (шафа, диван, тумби).

Наприклад, якщо у вас площею кімнати 16 кв.м з розташованими в ній диваном 2.5 кв.м і шафою 1 кв.м, то корисна площа становитиме 12.5 кв.м.

Виходячи з вище сказаного випливає що, потужність нагрівального кабелю для приміщень, де тепла підлога як:

P = 12.5 (кв.м) * 160 (Вт / кв.м) = 2 кВт;

P = 12.5 (кв.м) * 100 (Вт / кв.м) = 1.25 кВт.

Будь нагрівальний кабель має свою погонну потужність - це потужність одного метра кабелю (наприклад, 20 Вт / м). Деякі покупці, зіставивши питому і погонну потужність, прийшовши в магазин, просять продати їм «стільки-то» метрів кабелю. Однак при покупці кабелю спираючись на погонну потужність, не слід!

В ряду того, що холодні і гарячі кінці з'єднуються спеціальними муфтам, нагрівальні кабелі продаються фіксованими відрізками (різної потужності). Ці відрізки не можна збільшувати або зменшувати, оскільки установка не мають відповідної кваліфікації персоналом кінцевих та з'єднувальних муфт може стати причиною передчасного виходу кабелю з ладу. Також при розрізанні кабелю з нього знімається гарантія.

Тому основний показник, на який регламентуються при покупці кабелю, є не його метраж, а потужність. Наприклад, якщо у вас розрахункова потужність становить 2 кВт, то найближча їй відповідна 2.08 кВт, довжиною 140 м.

Таблиця розрахунку потужності нагрівального кабелю

опір
при 20 ° C,
Ом ± 10%

На сьогоднішній день існує досить широкий спектр вибору кабельних систем обігріву, тому проблем з вибором типу і потужності кабелю виникнути не повинно. Тим більше, що в більшості магазинів потужність кабелю розраховують продавці в якості безкоштовної послуги.

Як розрахувати тепла підлога своїми руками

Після того як ви визначитеся в якості якого джерела тепла у вас буде встановлений електричний тепла підлога (основного або додаткового) і буде обраний елемент, що нагріває, можна приступати до розрахунку кроку укладання. Дуже важливо безпосередньо перед монтажем зробити правильний розрахунок теплої підлоги з урахуванням теплових втрат і корисної площі, що обігрівається.

Розраховуємо крок укладання нагрівального кабелю

Після того як кабель обраний, для його рівномірної укладання необхідно розрахувати крок укладання. Крок укладання - це відстань між укладеними паралельно лініями нагрівального кабелю.

Розрахувати крок укладання можна за нескладною формулою:

h крок укладання (мм) = (S площа обігріву * 1000) / (L довжина кабелю)

Для нашого випадку: (12.5 * 1000) / (140) = 90 мм.

В результаті отримуємо, що придбаний кабель потрібно укладати з кроком в 9 см. Перед початком укладання бажано намалювати план укладання.

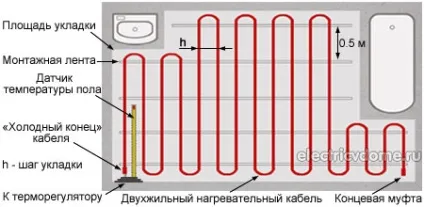

План укладання двожильного нагрівального кабелю з позначенням кроку укладання.

Якщо після розрахунку потужності нагрівального кабелю був обраний одножильний кабель, то при укладанні необхідно пам'ятати що для його підключення використовується обидва кінці кабелю.
